Montage

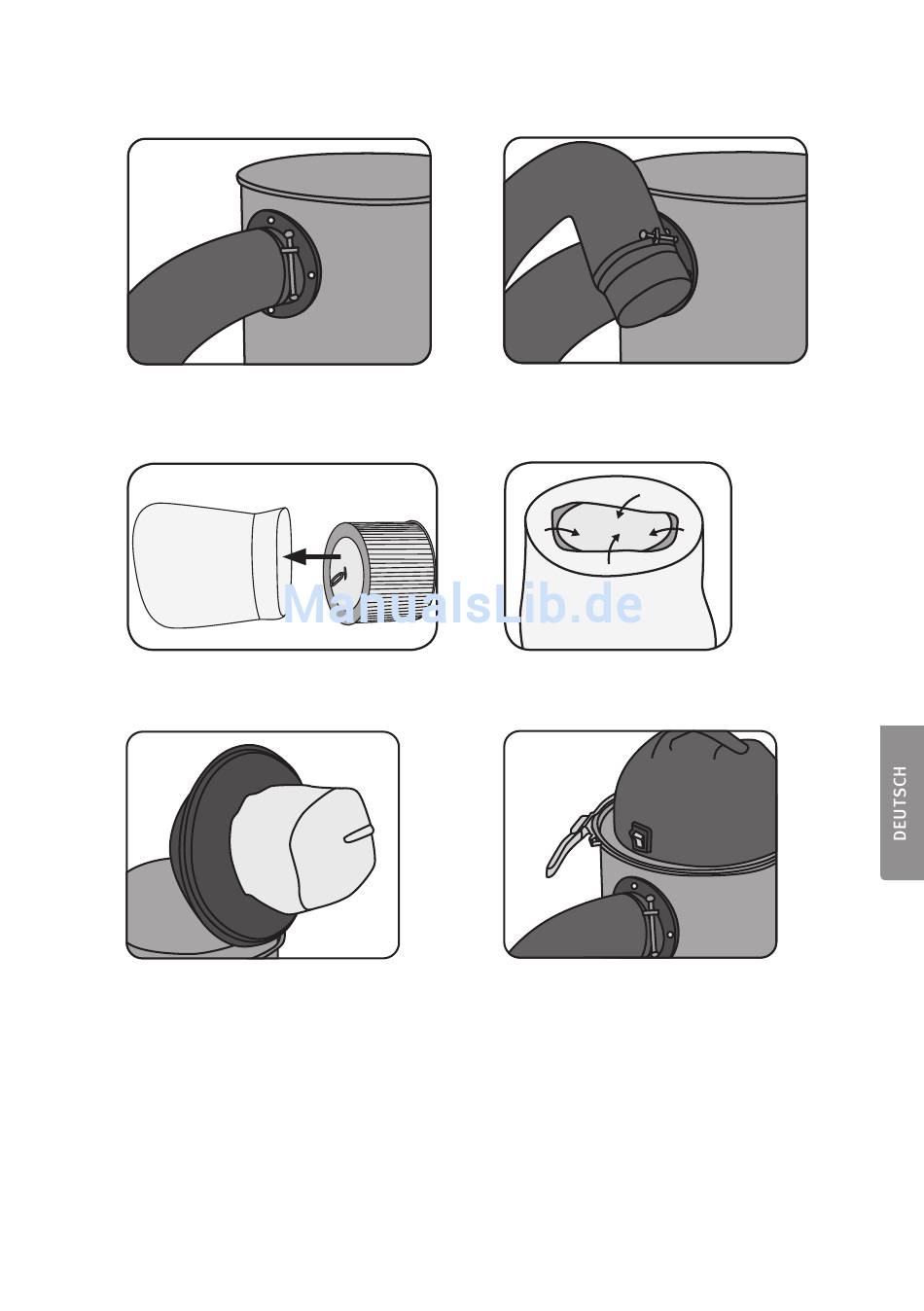

1. Den Saugschlauch mit einer
der Schlauchschellen am
Spänesammler befestigen.
3. Den Faltenfilter in den
Grobschmutzfilter setzen.
5. Den Faltenfilter mitsamt
Grobschmutzfilter in
die Motoreinheit setzen.
7. Den Saugschlauch mithilfe des passenden Adapters (10)
an die Holzbearbeitungsmaschine anschließen.
2. Den Stutzen (2) mit der anderen
Schlauchschelle am Saugschlauch
befestigen.
4. Den Grobschmutzfilter in den
Faltenfilter einklappen.
6. Die Motoreinheit auf den Spänesammler
setzen. Dabei den Motor so drehen,
dass [ l/0 ] (der Ein-/Ausschalter) direkt
über dem Schlauchanschluss sitzt.
Die Motoreinheit mit der
Verschlussschelle am Spänesammler
befestigen.
