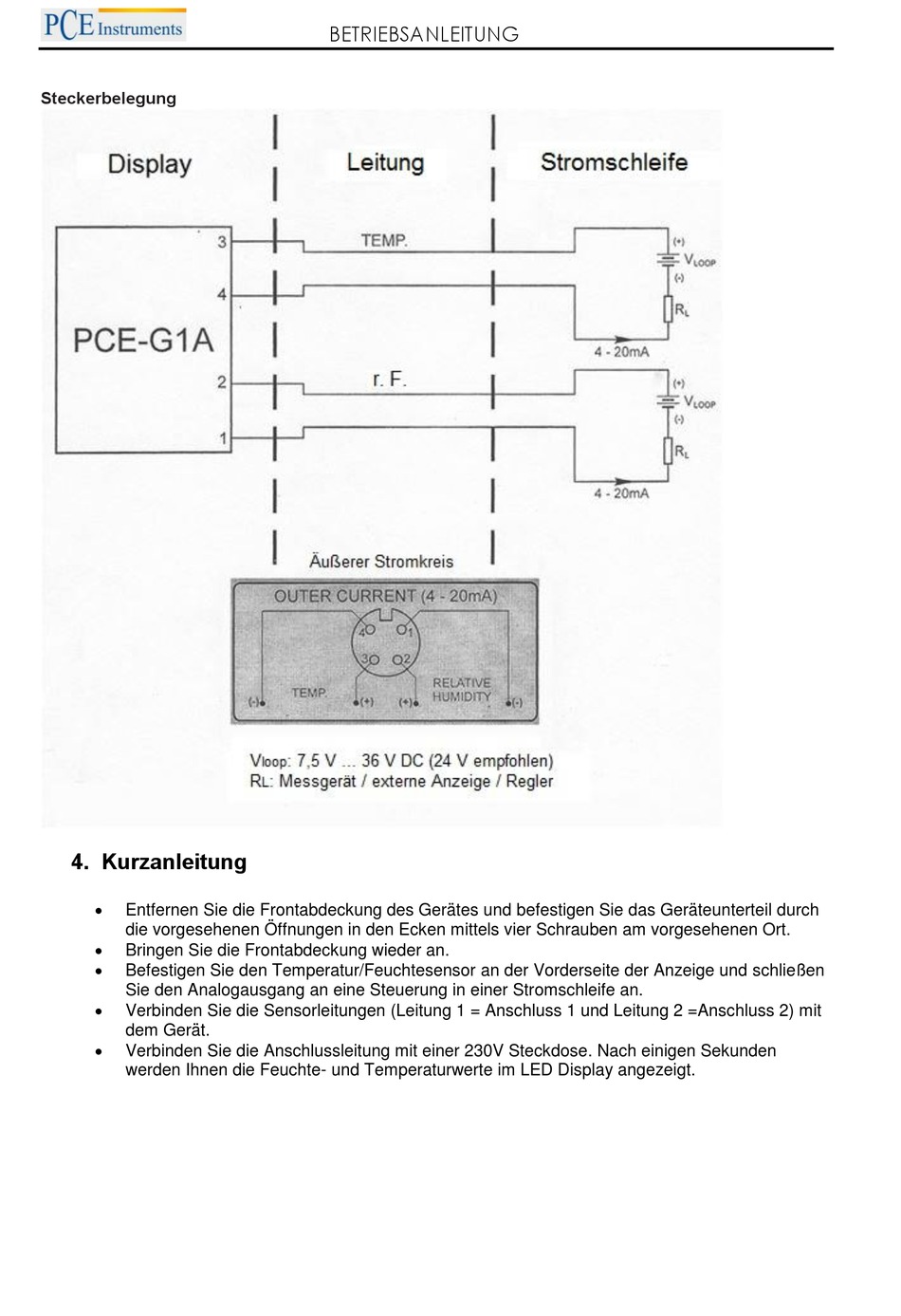

Steckerbelegung
4. Kurzanleitung
Entfernen Sie die Frontabdeckung des Gerätes und befestigen Sie das Geräteunterteil durch
die vorgesehenen Öffnungen in den Ecken mittels vier Schrauben am vorgesehenen Ort.
Bringen Sie die Frontabdeckung wieder an.
Befestigen Sie den Temperatur/Feuchtesensor an der Vorderseite der Anzeige und schließen
Sie den Analogausgang an eine Steuerung in einer Stromschleife an.
Verbinden Sie die Sensorleitungen (Leitung 1 = Anschluss 1 und Leitung 2 =Anschluss 2) mit
dem Gerät.
Verbinden Sie die Anschlussleitung mit einer 230V Steckdose. Nach einigen Sekunden
werden Ihnen die Feuchte- und Temperaturwerte im LED Display angezeigt.
BETRIEBSANLEITUNG
