2 Beschreibung
Das Analog-Multimeter LD analog 30 ist zur Messung von Spannun-
gen, Strömen und Widerständen geeignet. Sämtliche Messbereiche
können mit nur einem Drehschalter gewählt werden. Die Skala ist
mit einem Spiegel hinterlegt, so dass der Zeigerausschlag weitge-
hend parallaxefrei abgelesen werden kann.
Das Multimeter ist mit einem Sicherungsautomaten (AUTO FUSE)
ausgerüstet, der die Strommessbereiche gegen Überlast schützt.
Das Drehspulmesswerk des Multimeters ist gegen Fremdfelder
weitgehend unempfindlich und durch zwei antiparallele Dioden
gegen Überlast geschützt. Das robuste Kunststoffgehäuse und die
gefederten Lagersteine des Drehspulmesswerks schützen vor Be-
schädigung bei mechanischer Beanspruchung.

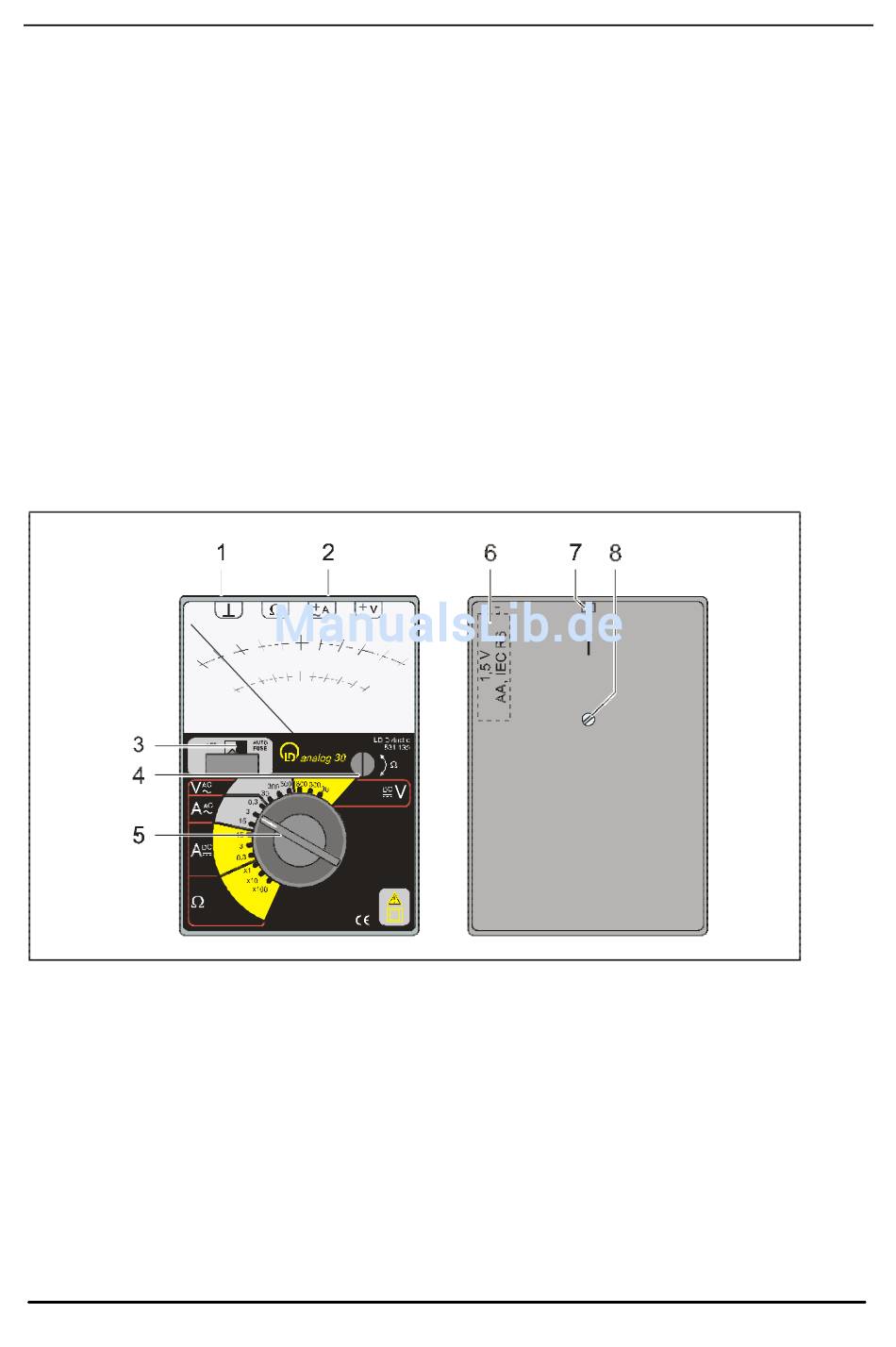

3 Komponenten
1 Gemeinsamer Anschluss (Masse, für alle Messbereiche)
2 Anschlüsse für Widerstands, Strom- und Spannungsmessung
3 Schiebeschalter
4 Potentiometerdrehknopf (Einstellung des Endausschlags 0 Ω)
5 Messbereichsschalter
6 Batteriefach (zugänglich nach Entfernen des Gehäuseunterteils)
7 Schnapper (zur Verriegelung des Gehäuseunterteils)
8 Stellschraube (zur mechanischen Nullstellung des Zeigers)
