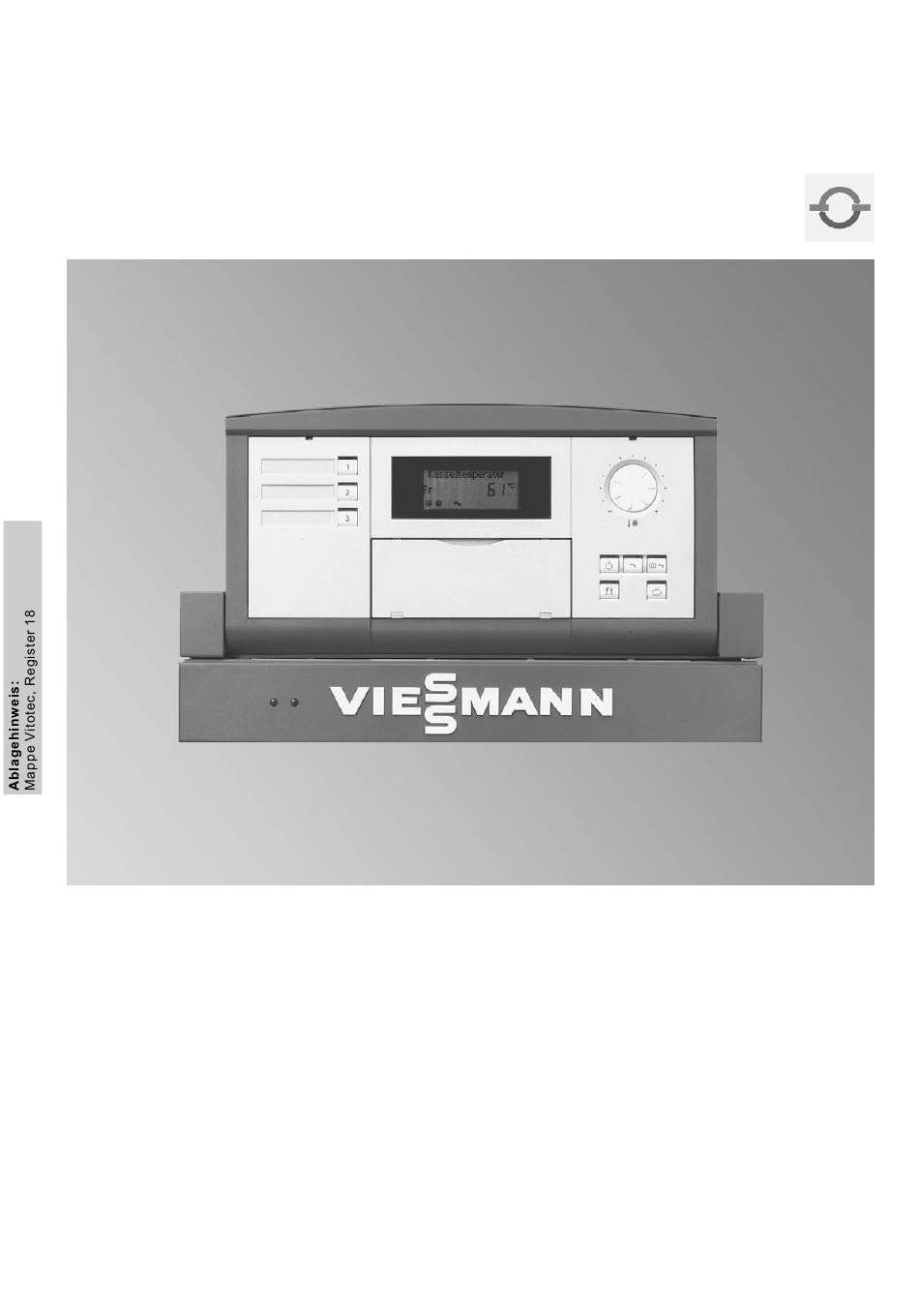

VIESMANN
VITOTRONIC 300
Witterungsgeführte, digitale Kessel- und Heizkreisregelung
Datenblatt
Best.-Nr. und Preise: siehe Preisblatt des betreffenden Heizkessels

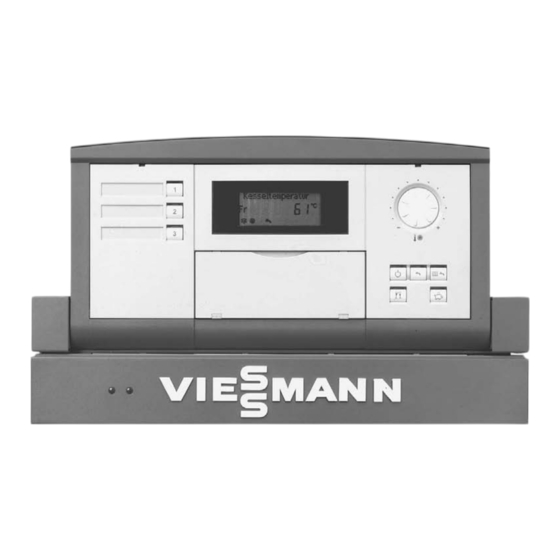

VITOTRONIC 300
Typ KW3
Für den Betrieb mit gleitend abgesenkter Kesselwasser-
temperatur, mit einstufigen, zweistufigen oder modulieren-
den Brennern.
Für Heizungsanlagen mit einem direkt angeschlossenen
Heizkreis und max. zwei Heizkreisen mit Mischer.
Mit Speichertemperaturregelung und mit integriertem
Diagnosesystem.
Bedieneinheit mit Klartextunterstützung und beleuchtetem
Display.
Fernbedienungen auch zur Raumtemperaturaufschaltung
anschließbar.
Externe Geräte werden über Systemstecker angeschlos-
sen.
5811 167-7
4/2007
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann VITOTRONIC 300 KW3
Inhaltszusammenfassung für Viessmann VITOTRONIC 300 KW3
- Seite 1 VIESMANN VITOTRONIC 300 Witterungsgeführte, digitale Kessel- und Heizkreisregelung Datenblatt Best.-Nr. und Preise: siehe Preisblatt des betreffenden Heizkessels VITOTRONIC 300 Typ KW3 Für den Betrieb mit gleitend abgesenkter Kesselwasser- temperatur, mit einstufigen, zweistufigen oder modulieren- den Brennern. Für Heizungsanlagen mit einem direkt angeschlossenen Heizkreis und max.
-
Seite 2: Verwendung
Mit separaten Schaltzeiten für die Raumbeheizung, die Trink- wassererwärmung und die Trinkwasserzirkulationspumpe & Mit integriertem Diagnosesystem Vitotronic 300 in Verbindung mit folgenden Brennstoff Ohne untere Begrenzung der Betriebsweise Brenner Viessmann Heizkesseln: Kesselwassertemperatur 1-st. mod. — Tieftemperatur-Öl-/Gas- Vitola 200 Öl/ Heizkessel —... -
Seite 3: Technische Angaben
Technische Angaben Aufbau und Funktion Modularer Aufbau Regelcharakteristik & Die Regelung besteht aus Grundgerät, Elektronikmodulen und Kesselkreisregelung: Bedieneinheit. P-Verhalten mit Zweipunkt-Ausgang bei Betrieb mit stufigem Brenner Grundgerät: PI-Verhalten mit Dreipunkt-Ausgang bei Betrieb mit modulieren- & Netzschalter dem Brenner & TÜV-Taste &... - Seite 4 Technische Angaben (Fortsetzung) Heizkennlinieneinstellung (Neigung und Niveau) Zulässige Umgebungstemperatur – bei Betrieb Die Vitotronic 300 regelt witterungsgeführt die Kesselwassertem- 0 bis +130 °C – bei Lagerung und Transport −20 bis +70 °C peratur (= Vorlauftemperatur des Heizkreises ohne Mischer) und die Vorlauftemperatur der Heizkreise mit Mischer.
-
Seite 5: Auslieferungszustand
& Stecker für Anschluss der Heizkreispumpe & Netzanschlussleitung (3,0 m lang) & BUS-Anschlussleitung (3,0 m lang) Der Mischer-Motor wird direkt auf den Viessmann Mischer DN 20 bis 50 und R ½ bis 1¼ montiert. Technische Daten Nennspannung 230 V~ Nennfrequenz... -
Seite 6: Erweiterungssatz Für Einen Heizkreis Mit Mischer Für Separaten Mischer-Motor
Zubehör (Fortsetzung) Vorlauftemperatursensor (Anlegesensor) Schutzart IP 32D gemäß EN 60529 durch Aufbau/Einbau zu gewährleisten Schutzklasse Zulässige Umgebungstemperatur – bei Betrieb 0 bis +40 °C – bei Lagerung und Transport –20 bis +65 °C Nennbelastbarkeit des Relaisaus- ganges für die Heizkreispumpe sÖ 4(2) A 230 V~ Drehmoment 3 Nm... - Seite 7 Zubehör (Fortsetzung) Mischer-Motor Best.-Nr. 7450 657 Technische Daten Der Mischer-Motor wird direkt auf den Viessmann Mischer DN 20 bis 50 und R ½ bis 1¼ montiert. Nennspannung 230 V~ Mit Systemstecker. Nennfrequenz 50 Hz Zur bauseitigen Verdrahtung. Leistungsaufnahme Schutzklasse Schutzart IP 42 gemäß...
-
Seite 8: Anlegetemperaturregler
Zubehör (Fortsetzung) Tauchtemperaturregler Best.-Nr. 7151 728 Technische Daten Als Temperaturwächter Maximaltemperaturbegrenzung für Fuß- bodenheizung einsetzbar. Leitungslänge 4,2 m, steckerfertig Der Temperaturwächter wird im Heizungsvorlauf eingebaut und Einstellbereich 30 bis 80 °C schaltet die Heizkreispumpe bei zu hoher Vorlauftemperatur aus. Schaltdifferenz max. - Seite 9 Zubehör (Fortsetzung) KM-BUS-Verteiler Best.-Nr. 7415 028 Technische Daten Zum Anschluss von 2 bis 9 Geräten am KM-BUS der Vitotronic. Leitungslänge 3,0 m, steckerfertig Schutzart IP 32 gemäß EN 60529 durch Aufbau/Einbau zu gewährleisten Zulässige Umgebungstemperatur – bei Betrieb 0 bis +40 °C –...
-
Seite 10: Raumtemperatursensor
Zubehör (Fortsetzung) & 2-adrige Leitung, Leitungslänge max. 50 m (auch bei Anschluss Technische Daten mehrerer Fernbedienungen) & Leitung darf nicht zusammen mit 230/400-V-Leitungen verlegt Spannungsversorgung über KM-BUS werden Leistungsaufnahme 0,2 W & Kleinspannungsstecker im Lieferumfang Schutzklasse Schutzart IP 30 gemäß EN 60529 durch Aufbau/Einbau zu gewährleisten Zulässige Umgebungstemperatur... - Seite 11 Mit Gewindekonus. Anbringung am Abgasrohr. Die Entfernung muss ca. 1,5-mal Abgasrohrdurchmesser ab Kesselhinterkante in Richtung Schorn- stein betragen. & Brennwertkessel mit Viessmann AZ-System: Das AZ-Rohr mit Aufnahme für den Abgastemperatursensor muss mit bestellt werden. & Brennwertkessel mit bauseitiger Abgasleitung: Die für den Einbau in die Abgasleitung erforderliche Öffnung Technische Daten muss bauseits eingeplant und geprüft sein.
-
Seite 12: Vitocom 100, Typ Gsm
Zubehör (Fortsetzung) Technische Daten Nennspannung 230 V~ Nennfrequenz 50 Hz Leistungsaufnahme Nennbelastbarkeit des Relaisaus- 4(2) A 230 V gangs Schutzart IP 30 gemäß EN 60529, durch Aufbau/Einbau zu gewährleisten Zulässige Umgebungstemperatur – bei Betrieb 0 bis +40 °C – bei Lagerung und Transport −20 bis +65 °C Schaltmodul-V Best.-Nr. -
Seite 13: Erweiterungsmodul Viessmann 2-Draht-Bus
(Fortsetzung) – bei Lagerung und Transport –20 bis +85 °C Bauseitiger Anschluss Störungseingang DE 1 230 V ~ Erweiterungsmodul Viessmann 2-Draht-BUS Best.-Nr. 7450 564 Zum Datenaustausch mit weiteren Heizkreisregelungen Vitotronic 200-H Geprüfte Qualität VDE-Zulassung nach EN 60730 Österreichisches Prüfzeichen zum Nachweis der elektro-... - Seite 14 Technische Änderungen vorbehalten! Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de VIESMANN VITOTRONIC 300...
