Für den Installateur
16
Luftvolumenströme
FIGHTER 315P soll so angeschlossen werden, dass
der gesamte Luftvolumenstrom - außer dem vom Kü-
chenabzug - durch den Verdampfer (62) der Wärme-
pumpe strömt. Gemäß geltender Norm ist der ge-ring-
ste Luftvolumenstrom
Stunde. Damit die Wärmepumpe wirtschaftlich arbei-
ten kann, sollte der Luftvolumenstrom keine 100 m 3 /h
unterschreiten (28 l/s).
FIGHTER 315P ist am Fuße des Gerätes mit einer in-
ternen Ventilationsöffnung versehen, durch die vom
Aufstellungsraum 7 m 3 /h (1,9 l/s) direkt der Wärme-
pumpe zugeführt werden.
Die Umschaltung des Luftvolumenstromes wird im Ab-
schnitt "Stromanschluss" - "Einstellen des Ventilatorvo-
lumenstromes" beschrieben. Siehe ebenfalls Abschnitt
"Elektrischer Schaltplan". Die Kurvennumerierung ver-
weist auf die Anschlussklemme des Ventilatortransfor-
mators.
Küchenabzugkanal
Ein Dunstabzugkanal darf nicht an den FIGHTER 315P
angeschlossen werden.

Einjustierung

Um den erforderlichen Luftwechsel in allen Räumen
des Hauses zu erhalten, ist die richtige Platzierung
und Einstellung der Abluftventile äußerst wichtig. Eine
fehlerhafte Ventilationsinstallation kann nicht nur die
Wirtschaftlichkeit der Wärmepumpe reduzieren, son-
dern auch Schäden am Haus zur Folge haben.
Achtung!
Für die Fortluft darf kein Kanal in
gemauertem Schornstein verwendet werden.

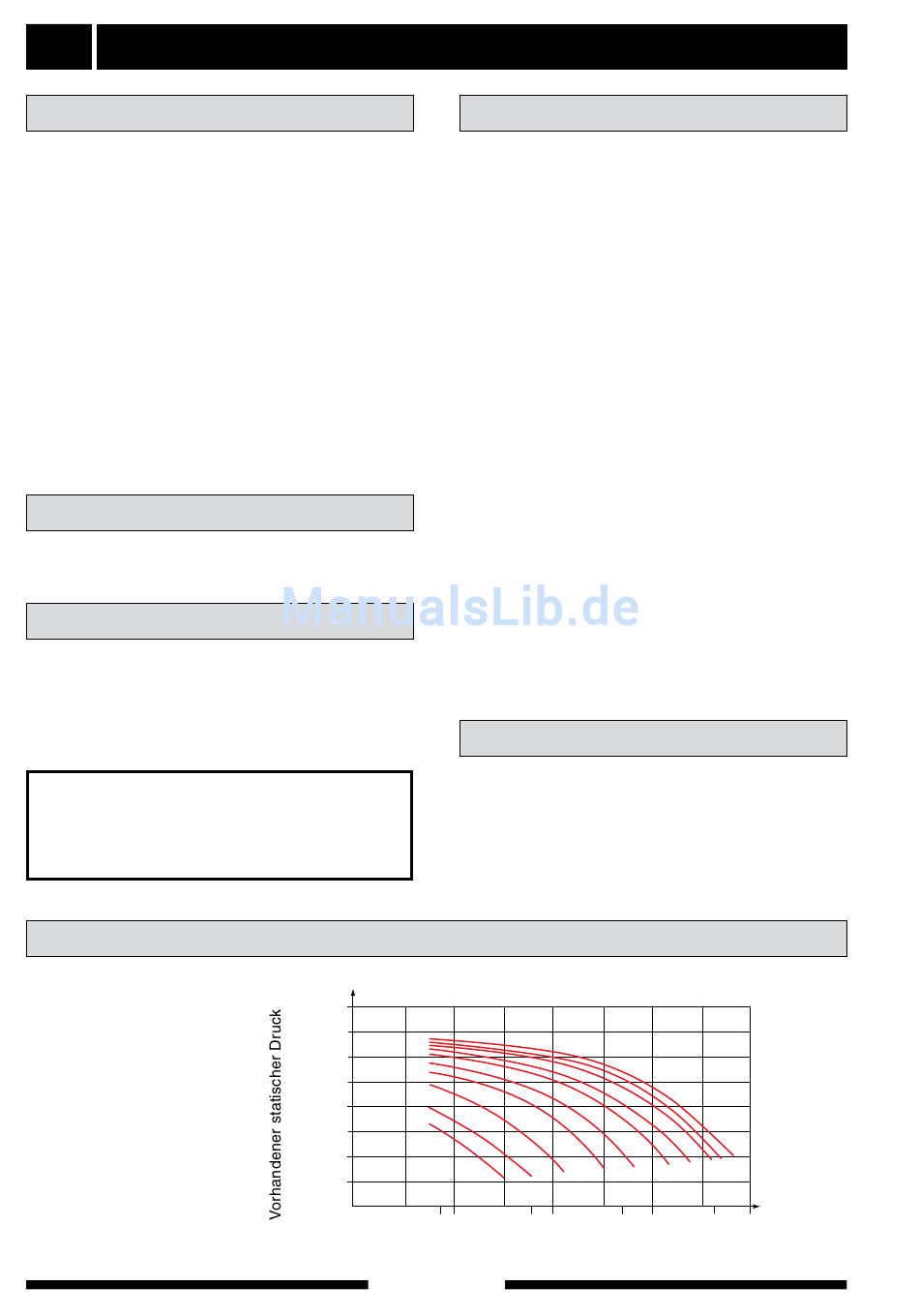

Folgendes Diagramm zeigt
die zugängliche Ventilatorka-
pazität.
Lüftungsanschluss
ein halber Luftwechsel pro

Ventilatorkennliniendiagramm

mmWs
Pa
mmvp
Pa
40 400
350
30
300
250
20
200
150
10
100
50
0
0
Luftvolumenstrom Luftflöde
0

Luftkanalverlegung

Um zu vermeiden, dass Laufgeräusche der Ventilato-
ren über die Abluftventile übertragen werden, kann es
angebracht sein, Schalldämpfer in Kanäle einzubauen.
Dieses gilt besonders, wenn Abluftventile im Schlafzim-
mer installiert worden sind.
Da die Wärmepumpe mit einem brennbaren Kältemittel
(Propan R 290) arbeitet, muss das Luftkanalsystem
den nationellen Vorschriften entsprechend geerdet wer-
den. Damit dieses vorschriftsmäßig durchgeführt wer-
den kann, sollten die mitgelieferten Erdkabel (2 St) an
jeweils Ab- und Fortluftkanal angeschlossen werden.
Diese Kabel sollten dazu an den Erdstiften auf dem
oberen Abdeckblech der Wärmepumpe befestigt wer-
den. Die mitgelieferten Kabel ermöglichen eine Erdung
zwischen Wärmepumpe und den Luftkanälen.
Sämtliche Anschlussstutzen sind mit Gummidichtungen
versehen. Der Anschluss der Luftkanäle sollte mittels
flexibler Schläuche vorgenommen werden, die leicht
austauschbar sind. Der Fortluftkanal muss in seiner
ganzen Länge diffusionsdicht isoliert werden. Die Mög-
lichkeit der Kanalinspektion ist zu beachten, ebenso die
knickfreie Verlegung der Schläuche, bei der keine Quer-
schnittverengung auftreten darf. Auch scharfgebogene
Biegungen sind zu vermeiden. Dieses würde nämlich
verringerte Ventilationskapazität zur Folge haben. Um
Undichtigkeiten im Kanalnetz zu vermeiden, sollten
Formteile mit doppelter Lippendichtung verwendet wer-
den.
Das Kanalsystem muss mindestens Dichtheitsklasse B
aufweisen können.
Erhöhte Lüftung
Um die Funktion "Erhöhte Lüftung" zu ermöglichen,
muss die Taste "Ventilatorsteuerung" gedrückt werden.
Für die Dauer von ca. sechs Stunden ist eine erhöhte
Lüftung (Party-Stufe) möglich. In dieser Betriebsstufe
blinkt die eingebaute Diode.
Nochmaliger Druck schaltet die Lüftung aus, was
durch die erloschene Diode angezeigt wird.
Fläktdiagram F360P
3
2
1
100 200
25 50
FIGHTER 315P
8 9 10
7
6
5
4
m 3
300 400
100
75 l/s
/h
