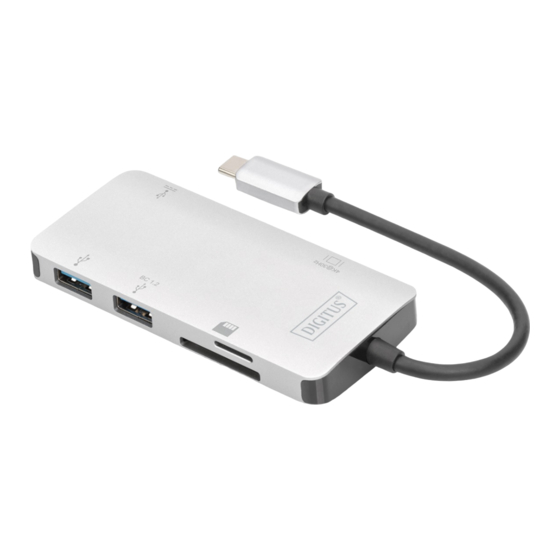

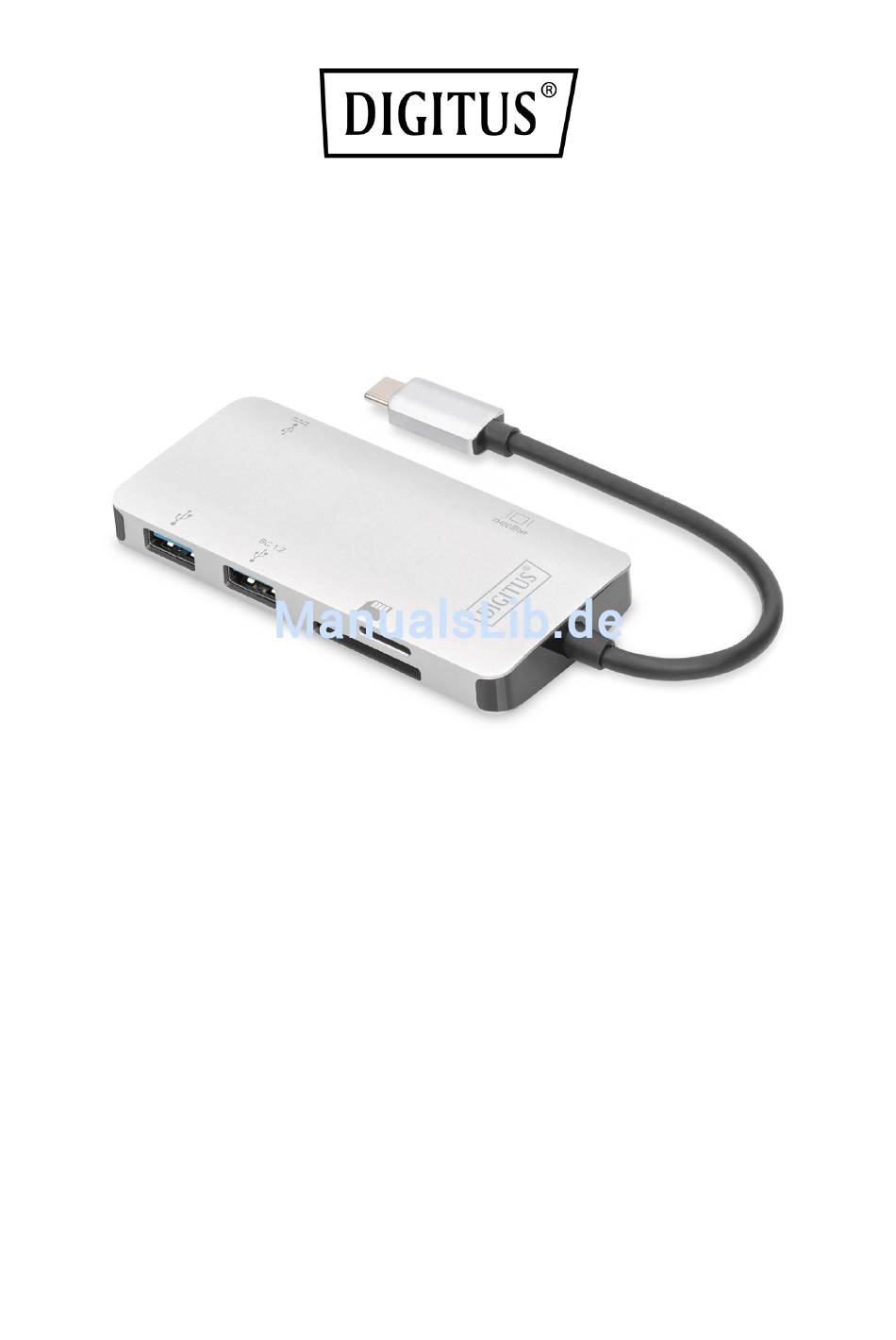

USB Type-C™ Multiport Dock, 6-Port
Benutzerhandbuch
DA-70874
1.0 EINLEITUNG
Dies ist ein tragbarer USB-C-Verteileradapter für drei USB 3.0, HDMI,
Micro-SD,
SD/MMC,
Type-C™-Daten
und
PD-Netzteile.
Der
USB-3.0-Anschluss ermöglicht den Anschluss eines USB-Geräts oder
eines anderen Hubs an den Host-USB-C-Computer. Eine USB-C-Buchse
unterstützt sowohl die PD-Aufladung als auch Datenverbindungen; über
den HDMI-Anschluss können Sie auf einen HDMI-Monitor zugreifen und
Videos auf einem großen Bildschirm ansehen; mit dem Micro-SD- und
SD/MMC-Anschluss können Sie ferner Daten auf der Speicherkarte des
Host-PCs auslesen. Er funktioniert an allen PCs und Mobiltelefonen, die
den DP-Alt-Modus unterstützen.

Werbung

loading

Verwandte Anleitungen für Digitus DA-70874

Inhaltszusammenfassung für Digitus DA-70874

  • Seite 1 USB Type-C™ Multiport Dock, 6-Port Benutzerhandbuch DA-70874 1.0 EINLEITUNG Dies ist ein tragbarer USB-C-Verteileradapter für drei USB 3.0, HDMI, Micro-SD, SD/MMC, Type-C™-Daten PD-Netzteile. USB-3.0-Anschluss ermöglicht den Anschluss eines USB-Geräts oder eines anderen Hubs an den Host-USB-C-Computer. Eine USB-C-Buchse unterstützt sowohl die PD-Aufladung als auch Datenverbindungen; über den HDMI-Anschluss können Sie auf einen HDMI-Monitor zugreifen und...
  • Seite 2 2.0 AUSSTATTUNGSDETAILS  Schnittstellen: 1. 1 Stecker Type-C™ (Verbindung zum Type-C™-Host-PC) 2. 1 Buchse Type-C™ (für Daten und PD-Ladung) 3. 2 USB-A-Buchse 4. 1 HDMI-Buchse 5. 1 SD-Steckplatz, 1 Micro-SD-Steckplatz  Unterstützt USB 3.0 Super Speed (5 Gbit/s) Übertragungsrate und ist mit USB 2.0 abwärtskompatibel ...

  • Seite 3: Spezifikationen

    4.0 SPEZIFIKATIONEN Ein-/Ausgangsanschlüsse Eingänge 1 USB-C-Stecker Ausgänge 2 Buchsen USB 3.0 1 Buchse USB-C (für Daten und Laden) 1 HDMI-Buchse 1 Micro-SD 1 SD/MMC Betriebsumgebung Betriebstemperatur 0°C bis +45 °C Betriebsluftfeuchtigkeit 10 % bis 85 % rF (keine Kondensation) Lagertemperatur -10°C bis +70 °C Lagerluftfeuchtigkeit 5 % bis 90 % rF (keine Kondensation)

  • Seite 4: Anschlussdiagramm

    USB-3.0/2.0-Geräten. 2) Verbinden Sie den HDMI-Ausgang dieses Produkts über ein HDMI-Kabels mit einem HD-Fernseher 3) Stellen Sie die IP-Adresse des Computers automatisch oder manuell ein 4) Stecken Sie Micro-SD- und SD/MMC-Karte in die entsprechenden Steckplätze ein 5) Schließen Sie den USB-C-Ladeanschluss an, er kann den Host-Computer aufladen und gleichzeitig die Stromversorgung für dieses Produkt liefern.
  • Seite 5 Type-C™ Host-PC USB-Memorystick Micro-SD- Maus Karte SD-Karte Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Germany...
