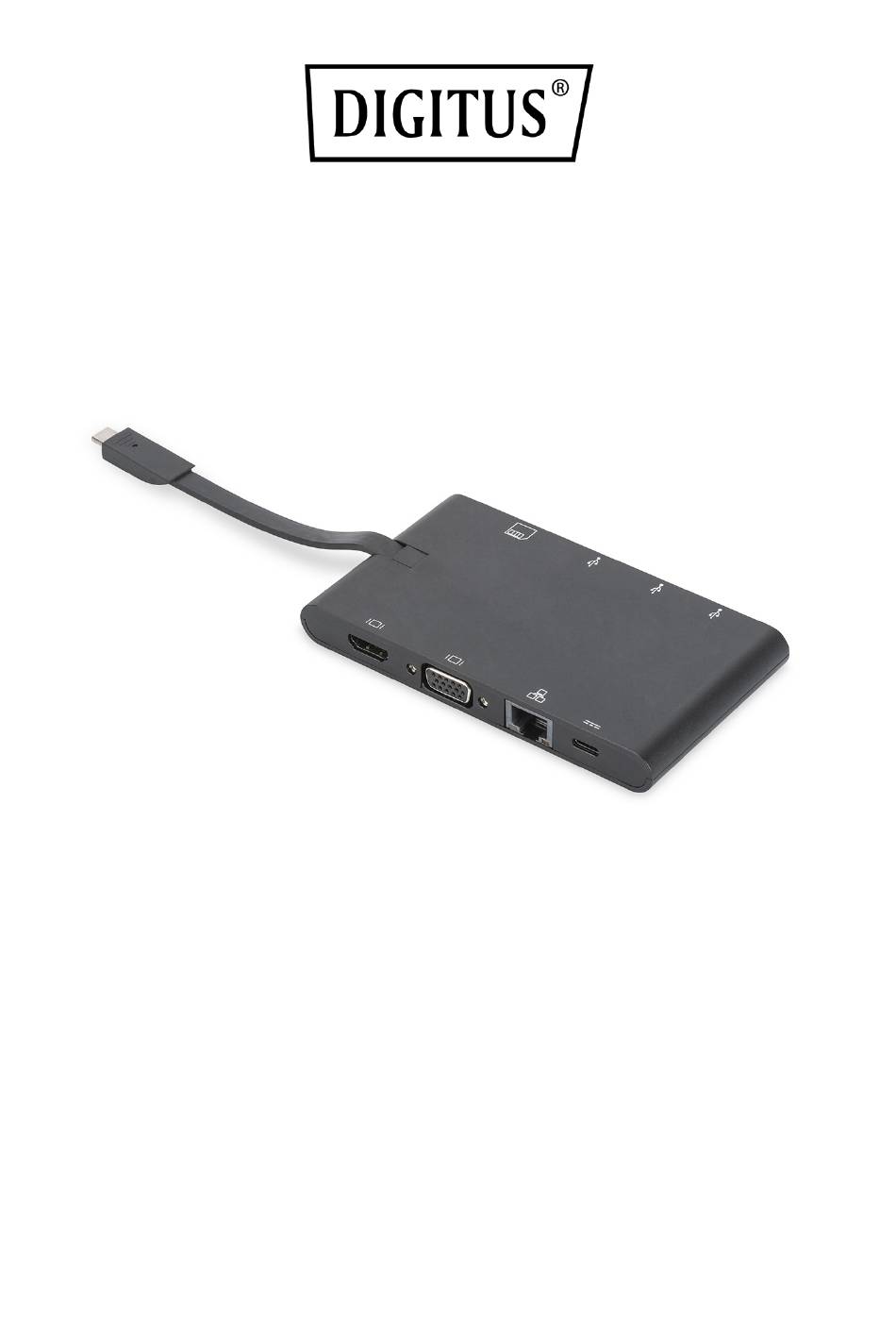

Universal-Reisedockingstation für
USB Type-C™
Benutzerhandbuch
DA-70865
Einleitung

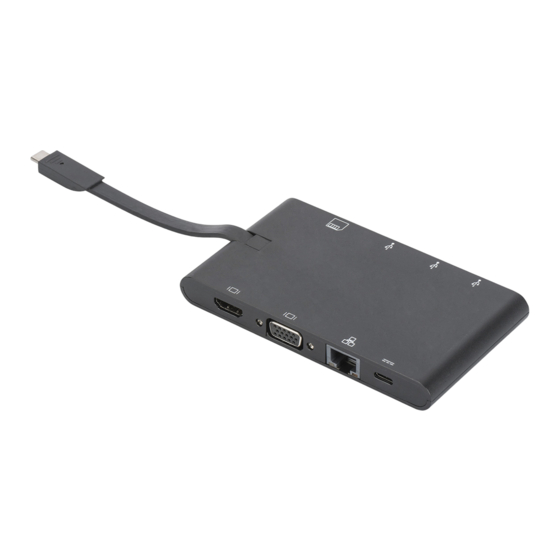

Die DA-70865 ist eine tragbare, multifunktionale Type-C-Dockingstation.
Sie bietet eine integrierte Lösung für Daten, Video, Stromversorgung und
Ethernet. Sie hat einen Type-C-Stecker (Verbindung mit einem Host-PC),
2 Type-C-Buchsen (eine für Datenübertragung und eine weitere für
PD-Aufladen), 2 USB-A-Buchsen für Datenübertragung, HDMI- und
VGA-Anschlüsse für High Definition-Bilder oder -Videos auf großen
Bildschirmen, SD-/microSD-Steckplätze und RJ45-Anschluss für Gigabit
Ethernet. Diese Dockingstation kann leicht transportiert werden und sie
kann zu Geschäftstreffen oder auf Reisen mitgenommen werden.
loading

Verwandte Anleitungen für Digitus DA-70865

Inhaltszusammenfassung für Digitus DA-70865

  • Seite 1 USB Type-C™ Benutzerhandbuch DA-70865 Einleitung Die DA-70865 ist eine tragbare, multifunktionale Type-C-Dockingstation. Sie bietet eine integrierte Lösung für Daten, Video, Stromversorgung und Ethernet. Sie hat einen Type-C-Stecker (Verbindung mit einem Host-PC), 2 Type-C-Buchsen (eine für Datenübertragung und eine weitere für PD-Aufladen), 2 USB-A-Buchsen für Datenübertragung, HDMI- und...
  • Seite 2 Ausstattungsdetails  Schnittstellen: 1. 1x Type-C-Stecker (Verbindung mit Type-C Host-PC) 2. 2x Type-C-Buchsen (eine für Datenübertragung und eine für PD-Aufladen) 3. 2x USB-A-Buchse 4. 1x HDMI-Buchse 5. 1x VGA-Buchse 6. 1x RJ45 7. 1x SD-Steckplatz, 1x microSD-Steckplatz  Unterstützt HDMI-Auflösungen bis zu 4K x 2K bei 30 Hz ...

  • Seite 3: Technische Daten

    Technische Daten Ein-/Ausgangsanschlüsse Eingänge 1x USB-C-Buchse Ausgänge 1x Type-C-Stecker (Verbindung mit Type-C Host-PC) 2x Type-C-Buchse (eine für die Datenübertragung und die andere für PD-Aufladen) 2x USB-A-Buchse 1x HDMI-Buchse 1x VGA-Buchse 1x RJ45 1x SD-Steckplatz, 1x microSD-Steckplatz Auflösungen HDMI max. 4K x 2K bei 30 Hz max.
  • Seite 4 Hinweis: 1. Mini-DisplayPort und HDMI sowie Mini-DisplayPort und VGA funktionieren gleichzeitig. Aber HDMI und VGA funktionieren nicht gleichzeitig. 2. Beim Anschluss des Mini-DisplayPorts und HDMI bei Mac OS kann der Computer nur eine EDID-Kennung (Kennungsdaten für den DDC) lesen. Es ist ratsam, zwei Monitore mit der gleichen maximalen Auflösung anzuschließen.

  • Seite 5: Anschlussdiagramm

    Anschlussdiagramm Type-C- HDMI-Anzeigegerät Netzadapter VGA-Display Router...
  • Seite 6 Type-C-Gerät SD/microSD USB-A-Gerät USB-A-Gerät Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Germany...
