Einleitung

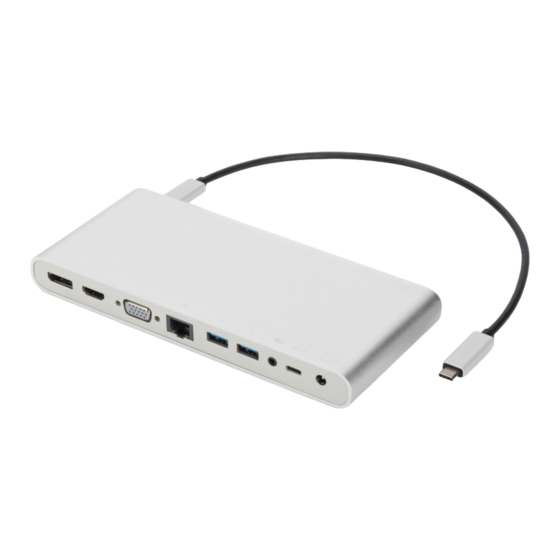

Diese Dockingstation für USB Typ-C bietet eine integrierte Lösung für
Stromversorgung, Daten, Ethernet, Audio und Video. Sie verfügt über VGA-, HDMI-,
DisplayPort-Anschlüsse für Videoübertragung, vier USB-A-Anschlüsse für
Datenübertragung, einen Typ-C-Anschluss für Datenübertragung oder
Stromversorgungsfunktionalität (PD), eine Stereo-Audiobuchse für den Anschluss
eines Headsets, einen Audio-Ausgang für den Anschluss an einen Verstärker, einen
RJ45-Anschluss für den Anschluss eines Ethernet-Quellgeräts (Router). Außerdem hat
sie einen DC-Anschluss für ein Netzteil.
1
loading

Verwandte Anleitungen für Digitus DA-70864

Inhaltszusammenfassung für Digitus DA-70864

  • Seite 1 Universal-Dockingstation für USB Typ-C™ Benutzerhandbuch DA-70864 Einleitung Diese Dockingstation für USB Typ-C bietet eine integrierte Lösung für Stromversorgung, Daten, Ethernet, Audio und Video. Sie verfügt über VGA-, HDMI-, DisplayPort-Anschlüsse für Videoübertragung, vier USB-A-Anschlüsse für Datenübertragung, einen Typ-C-Anschluss für Datenübertragung oder Stromversorgungsfunktionalität (PD), eine Stereo-Audiobuchse für den Anschluss...

  • Seite 2: Technische Daten

    Ausstattungsdetails  Unterstützt USB-C-Eingangsbuchse  Unterstützung von HDMI-, Mini-DisplayPort-, VGA-, USB-C-, USB 3.0-Buchse, Gigabit Ethernet.-, Stereo- und USB-C-Schnittstelle  Unterstützung von DC-Netzteil mit max. 75 W (20 V/3,75 A)  Unterstützung von Typ-C PD-Netzteil mit max. 100 W  Unterstützung von HDMI-Auflösungen bis zu 4K x 2K bei 30 Hz ...
  • Seite 3 1x USB-C Buchse zum Aufladen und für Daten Auflösungen max. 1920 x 1200 bei 60 Hz HDMI max. 4K x 2K bei 30 Hz DisplayPort max. 4K x 2K bei 30 Hz Mechanische Eigenschaften Abmessungen 195 x 85 x 22 mm Gewicht 426,6 g Betriebsumgebung...
  • Seite 4  Wenn ein Netzteil mit 20 V (75 W) an den DC-Port angeschlossen wurde, versorgt es zuerst den Host-PC zum Aufladen (max. 60 W, 5 V/2 A, 9 V/3 A, 15 V/3 A, 20 V/3 A). Mit der restlichen Leistung (max. 15 W) wird die Dockingstation versorgt. Über den Typ-C-Ladeanschluss ...
  • Seite 5 automatisch als aktive Stromquelle eingeschaltet. In diesem Fall werden die angeschlossenen Geräte für ein paar Sekunden getrennt und anschließend automatisch erneut verbunden. Das Trennen der alternativen Stromquelle hat jedoch keinen Einfluss auf die angeschlossenen Geräte. Hinweis: Der Anschluss eines Netzteils mit 75 W oder mehr an den DC-Anschluss des Produkts ist jedoch ratsam.

  • Seite 6: Anschlussdiagramm

    Anschlussdiagramm 3,5 Stereo Typ-C Typ-C Host-PC (von Typ-C- oder DC-Anschluss) Stromversorgung 3,5 Stereo Video RJ45 Netzteil Tastatur PD-Adapter Aufladen oder Daten Typ-C-Gerät Maus Aktivlautsprecher Ethernet-Quellgerät...
