Universal-Dockingstation für
USB Type-C™
Kurzanleitung
DA-70875 Rev.2
1. EINLEITUNG

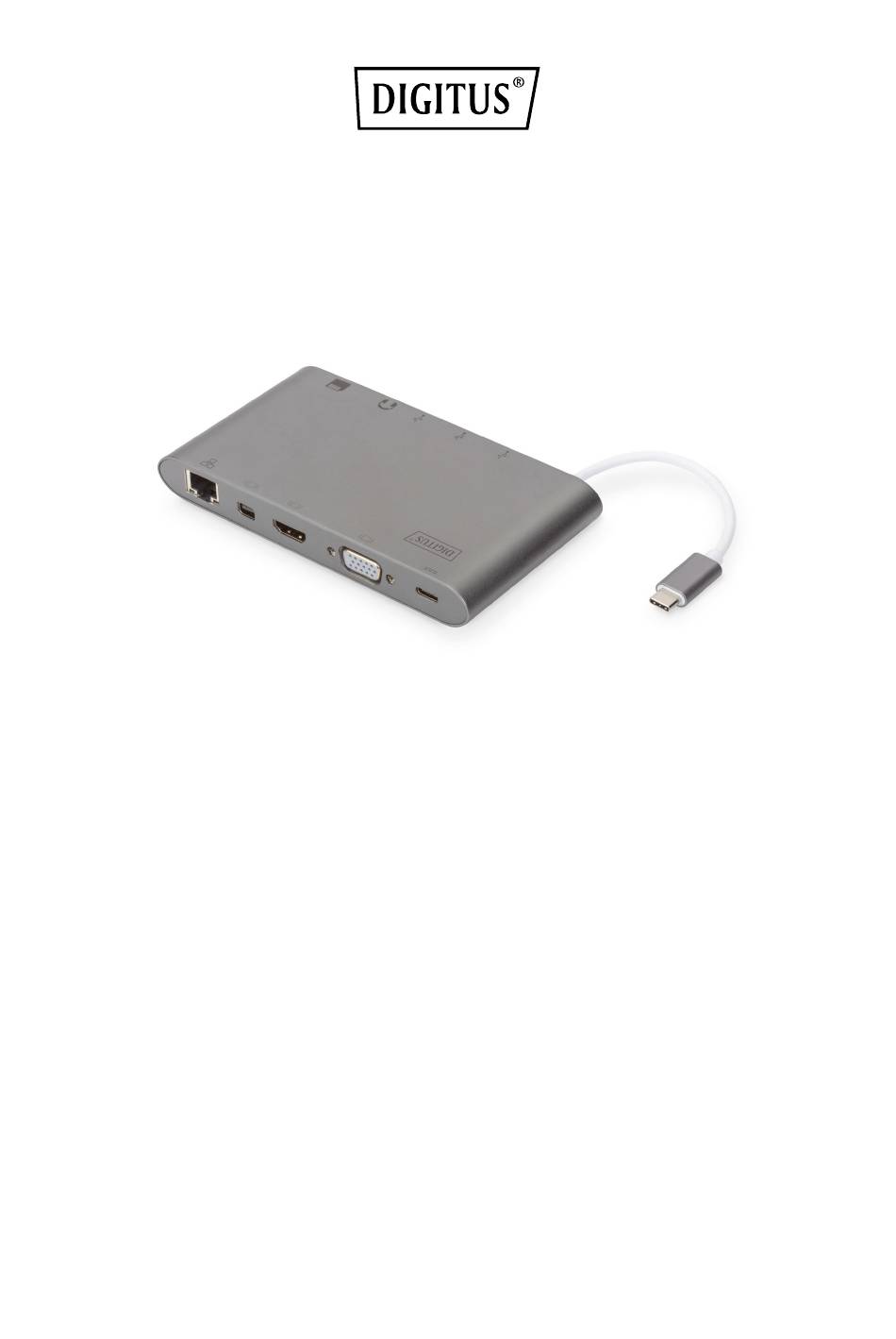

Die voll funktionale Universal-Dockingstation für USB Type-C™ von Digitus bietet
Ihnen alles, um einen voll ausgestatteten Arbeitsbereich zu schaffen. Sie bietet drei
Video-Schnittstellen (HDMI, MiniDP und VGA), an denen gleichzeitig zwei Monitore
betrieben werden können. Dadurch wird die bestmögliche unterstützte Auflösung
erreicht: Brillantes UHD (4K2K/30 Hz).
Darüber hinaus besitzt sie drei USB 3.0 Anschlüsse, von denen ein Anschluss (5 V/1,5
A) auch eine Ladefunktion für mobile Geräte bietet. Die USB-Schnittstellen werden
durch einen USB-C Anschluss mit Stromversorgungsfunktionalität (PD) ergänzt. Es
wurden auch zwei Kartenleser integriert (MicroSD, SDHC, SDXC/MMC). Ihr Notebook
kann auch mit einem Kabel über den Gigabit Ethernet-Anschluss mit Ihrem Netzwerk
verbunden werden. Wir runden alles mit einem Stereo-Audioanschluss ab. Erweitern
Sie Ihr Notebook um 11 zusätzliche Anschlüsse mit nur einem USB-C-Anschluss - mit
der multifunktionalen Universal-Dockingstation für USB Type-C™.
Werbung
Verwandte Anleitungen für Digitus DA-70875
Inhaltszusammenfassung für Digitus DA-70875
- Seite 1 Kurzanleitung DA-70875 Rev.2 1. EINLEITUNG Die voll funktionale Universal-Dockingstation für USB Type-C™ von Digitus bietet Ihnen alles, um einen voll ausgestatteten Arbeitsbereich zu schaffen. Sie bietet drei Video-Schnittstellen (HDMI, MiniDP und VGA), an denen gleichzeitig zwei Monitore betrieben werden können. Dadurch wird die bestmögliche unterstützte Auflösung erreicht: Brillantes UHD (4K2K/30 Hz).
- Seite 2 Diese Type-C™-Dockingstation bietet eine integrierte Lösung für Stromversorgung, Daten und Video. Sie können einen Type-C™ Host-PC mit VGA-, HDMI-, Mini- DisplayPort-Displays für Video- und Datenübertragung zu USB-A-Geräten anschließen. Mit ihr kann der Host-PC auch über den RJ45-Port auf das Ethernet zugreifen.
-
Seite 3: Packungsinhalt
3. PACKUNGSINHALT Bevor Sie dieses Gerät in Betrieb nehmen, überprüfen Sie bitte die Verpackung und vergewissern Sie sich, dass folgende Artikel im Versandkarton enthalten sind: 1 x Hauptgerät: Universal-Dockingstation für USB Type-C™ 1 x Benutzerhandbuch 4. TECHNISCHE DATEN Ein-/Ausgangsanschlüsse Eingang USB-C-Stecker x1... - Seite 4 5. INBETRIEBNAHME 1) Verbinden Sie den USB-C-Stecker dieses Produkts mit Ihrem USB-C Notebook/Ultrabook 2) Verbinden Sie die drei USB3.0-Anschlüsse mit drei USB-Geräten 3) Verbinden Sie den Mini DisplayPort-Anschluss der Dockingstation über ein Mini DisplayPort-Kabel mit dem Display mit Mini DisplayPort-Anschluss 4) Verbinden Sie den HDMI-Anschluss über ein HDMI-Kabel mit einem HD-Display 5) Verbinden Sie den VGA-Anschluss über ein VGA-Kabel mit einem HD-Display 6) Verbinden Sie den Gigabit-Ethernet-Anschluss dieses Produkts über ein Ethernet-...
- Seite 5 beschränkte MST-Unterstützung, während einige Bildschirme auch die verfügbare Auflösung einschränken. 6. ANSCHLUSSBESCHREIBUNG Kopfhörer Tastatur Speicherkarte USB-Memorystick Mobiltelefon Netzwerk Mini-DisplayPort- Display HDMI-Display Macbook VGA-Display Steckernetzteil Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden.
