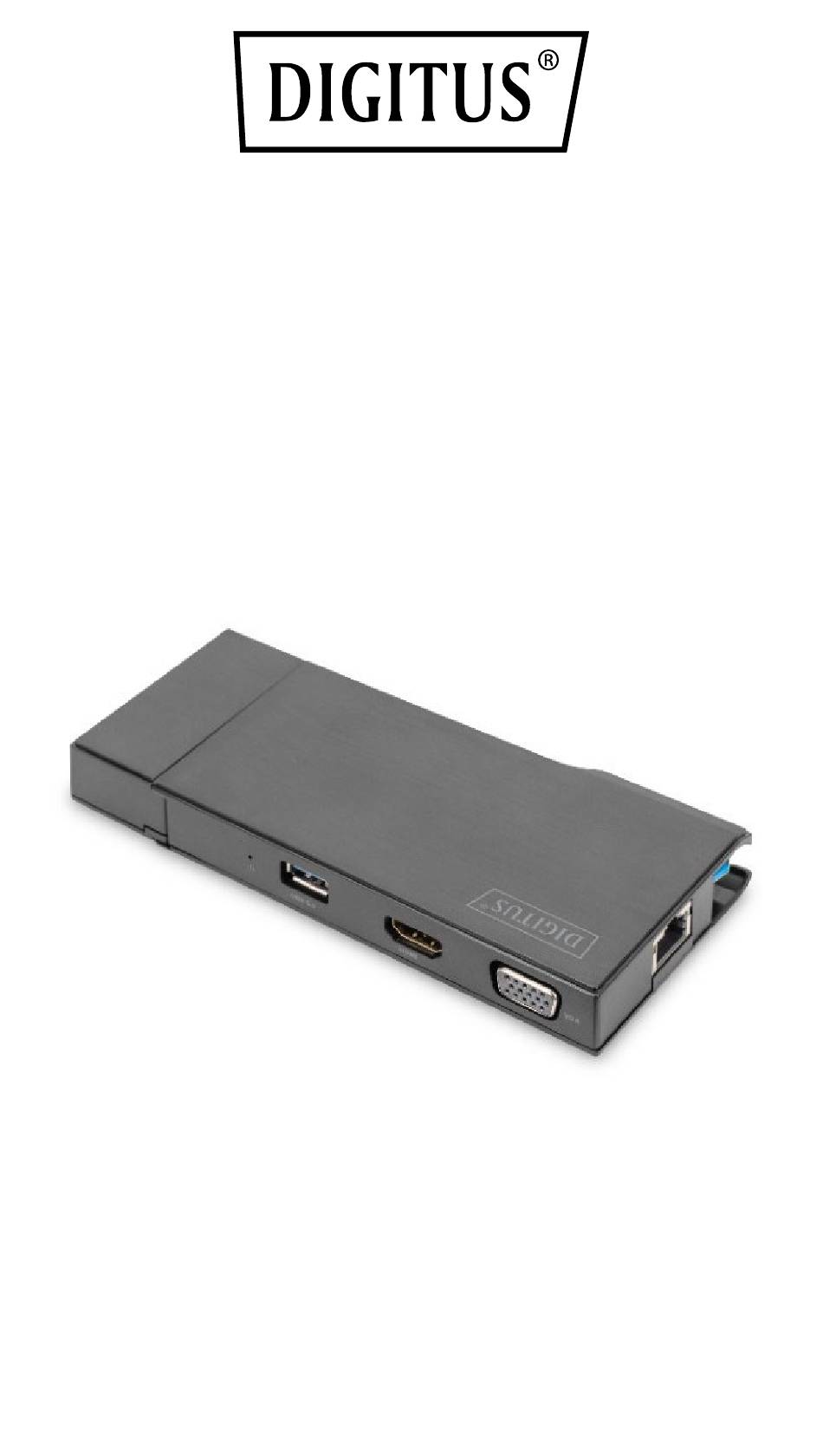

- Seite 1 Universelle Docking Station für unterwegs, USB 3.0 Kurzanleitung DA-70894...
-
Seite 2: Einleitung
1. Einleitung Mit der universellen USB-3.0-Docking-Station für unterwegs von DIGITUS® haben Sie die wichtigsten Schnittstellen immer dabei. Die Docking Station erweitert Ihr Notebook um sieben zusätzliche Ports. Sie bietet zwei Videoschnittstellen (HDMI® und VGA). Höchste unterstützte Auflösung (HDMI®): 2560 x 1140 @ 50 Hz. Zusätzlich bietet Sie zwei USB-3.0-Anschlüsse. -
Seite 3: Verpackungsinhalt
1.1 Verpackungsinhalt 1x USB-3.0-Docking-Station 1x Adapter USB-A an USB-C 1x Micro-USB- an USB-A-Kabel (60 cm) 1 x Kurzanleitung 1.2 Technische Spezifikationen Unterstützte Auflösung 2560 x 1440 @ 50 Hz (HDMI®) Die Qualität Videoausgabe hängt von der Grafikkarte Ihres ... -
Seite 4: Zur Datenübertragung
2. Hardware-Inbetriebnahme 2.1 Zur Datenübertragung Schritt 1: Schließen Sie die Docking Station an einen passenden Computer an Schritt 2: Schließen Sie USB-Peripheriegeräte an die Docking Station an oder nutzen Sie den Kartenleser 2.2 Datenübertragung und USB-Aufladen Schritt 1: Schließen Sie die Docking Station an einen passenden Computer an und schließen Sie das USB-Ladekabel an... -
Seite 5: Softwareinstallation
Schritt 2: Schließen Sie USB-Peripheriegeräte an die Docking Station mit Kartenleser an. 3. Softwareinstallation Unter http://www.displaylink.com/downloads können Sie die neuesten Treiberversionen herunterladen Einrichtung unter Windows Die Docking Station wird im Taskmenü angezeigt und führt Sie zu http://www.displaylink.com/downloads/windows Doppelklicken Sie auf die .exe-Datei, um die Installation zu starten Hinweis: Unter einigen Betriebssystemen wird ein Dialog angezeigt, wenn Sie das Programm zu installieren versuchen. - Seite 6 1. Klicken Sie auf Install 2. Warten Sie, bis Windows die Displaylink-Software installiert hat. Dabei kann Ihr Bildschirm vorübergehend schwarz werden oder blinken. 3. Nach Abschluss der Installation wird der Installationsbildschirm ausgeblendet und Ihr Desktop wieder angezeigt. Hinweis: Bevor Sie die Docking Station nutzen können, müssen Sie den Computer evtl.
-
Seite 7: Audioeinstellungen
3.1 Konfiguration (Windows 10) 3.1.1 Audioeinstellungen 1. Klicken Sie auf das Displaylink-Symbol in der Taskleiste und wählen Sie Audio Setup aus 2. Wählen Sie einen Lautsprecher aus... -
Seite 8: Videoeinstellungen
3. Wählen Sie ein Mikrofon aus 3.1.2 Videoeinstellungen 1. Klicken Sie auf das Displaylink-Symbol in der Taskleiste und wählen Sie Video Setup aus 2. Wählen Sie einen Bildschirm aus und klicken Sie auf Orientation. Wählen Sie Extend aus, um Ihr Desktop auf den ausgewählten Bildschirm zu erweitern... -
Seite 9: Erweiterte Bildschirmeinstellungen
3.1.3 Erweiterte Bildschirmeinstellungen Klicken Sie auf das Displaylink-Symbol in der Taskleiste und wählen Sie Video Setup aus Wählen Sie Advanced Display Settings aus und wählen Sie die empfohlene Bildschirmauflösung aus 3.1.4 Deinstallation des Treibers Die Deinstallation kann je nach Ihrem Betriebssystem leicht abweichen Gehen Sie wie folgt vor, um den Treiber unter Windows zu deinstallieren... -
Seite 10: Einrichtung
Doppelklicken Sie auf das Programm Displaylink Core. Ein Bestätigungsdialog von Windows öffnet sich (falls aktiviert) Bestätigen Sie den Dialog Eventuell erscheint eine Meldung darüber, welche Softwarepakete ebenfalls deinstalliert werden Bestätigen Sie den Dialog, um die Pakete zu deinstallieren, die mit Displaylink Core Software zusammenhängen ... - Seite 11 Wählen Sie Software Uninstaller aus, um den Mac Driver von Ihrem Mac zu deinstallieren. Nach Abschluss der Deinstallation werden Sie aufgefordert, den Computer neu zu starten 3.2.3 Bildschirme an den Mac anschließen Sie haben den Mac Driver installiert Schließen Sie die Bildschirme an das Gerät an Sie können mit einem zusätzlichen Dock bis zu 4 zusätzliche Bildschirme anschließen.
- Seite 12 3.2.4 Einstellungen unter Mac OS x 1. Öffnen Sie System Preferences 2. Klicken Sie auf Displays und konfigurieren Sie die Bildschirme...
- Seite 13 Die Assmann Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist. Falls die Konformitätserklärung fehlt, können Sie diese per Post unter der unten angegebenen Herstelleradresse anfordern. www.assmann.com Assmann Electronic GmbH Auf dem Schüffel 3 58513 Lüdenscheid Deutschland...
