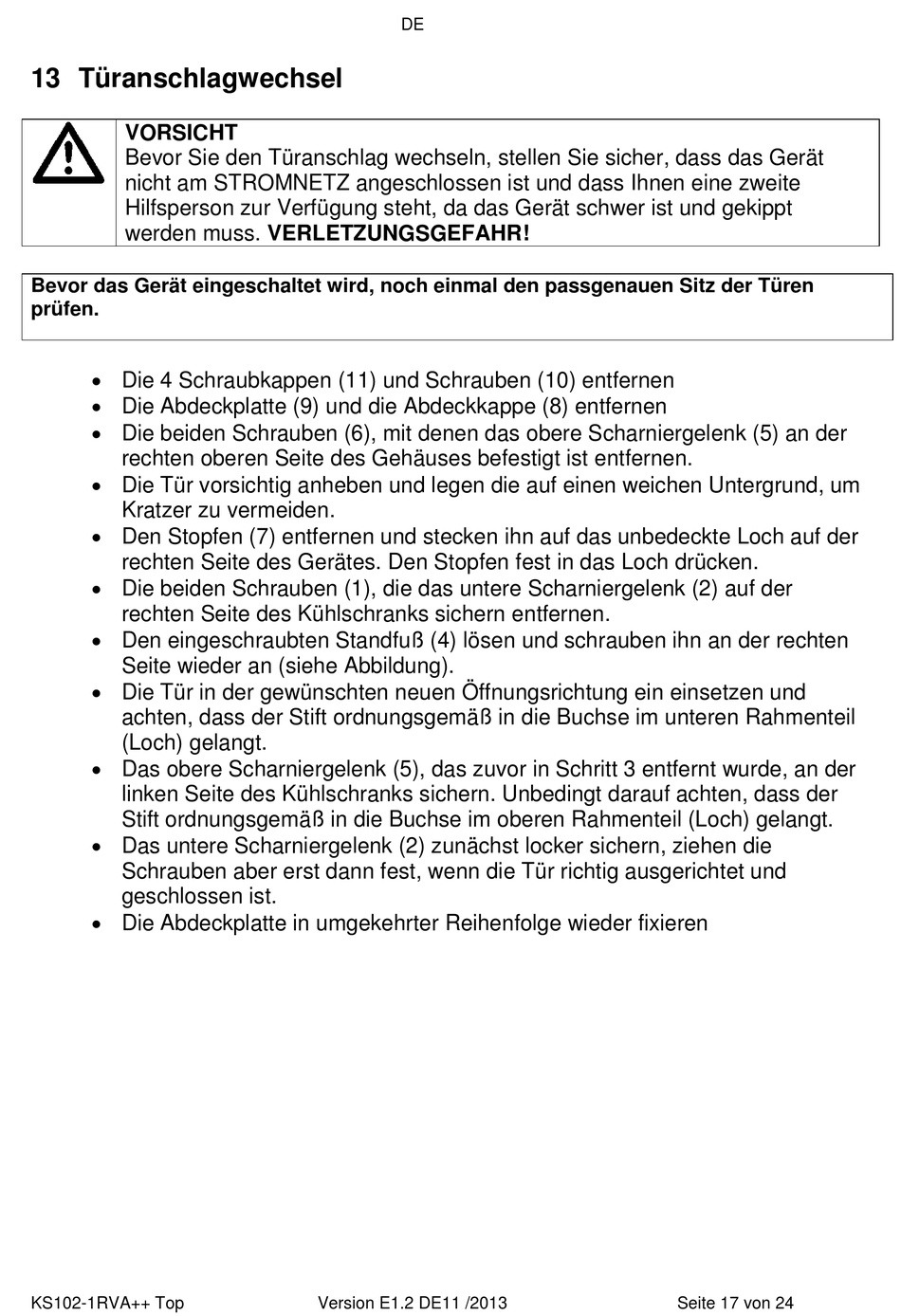

13 Türanschlagwechsel
VORSICHT
Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät
nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite
Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt
werden muss. VERLETZUNGSGEFAHR!
Bevor das Gerät eingeschaltet wird, noch einmal den passgenauen Sitz der Türen
prüfen.
 Die 4 Schraubkappen (11) und Schrauben (10) entfernen
 Die Abdeckplatte (9) und die Abdeckkappe (8) entfernen
 Die beiden Schrauben (6), mit denen das obere Scharniergelenk (5) an der
rechten oberen Seite des Gehäuses befestigt ist entfernen.
 Die Tür vorsichtig anheben und legen die auf einen weichen Untergrund, um
Kratzer zu vermeiden.
 Den Stopfen (7) entfernen und stecken ihn auf das unbedeckte Loch auf der
rechten Seite des Gerätes. Den Stopfen fest in das Loch drücken.
 Die beiden Schrauben (1), die das untere Scharniergelenk (2) auf der
rechten Seite des Kühlschranks sichern entfernen.
 Den eingeschraubten Standfuß (4) lösen und schrauben ihn an der rechten
Seite wieder an (siehe Abbildung).
 Die Tür in der gewünschten neuen Öffnungsrichtung ein einsetzen und
achten, dass der Stift ordnungsgemäß in die Buchse im unteren Rahmenteil
(Loch) gelangt.
 Das obere Scharniergelenk (5), das zuvor in Schritt 3 entfernt wurde, an der
linken Seite des Kühlschranks sichern. Unbedingt darauf achten, dass der
Stift ordnungsgemäß in die Buchse im oberen Rahmenteil (Loch) gelangt.
 Das untere Scharniergelenk (2) zunächst locker sichern, ziehen die
Schrauben aber erst dann fest, wenn die Tür richtig ausgerichtet und
geschlossen ist.
 Die Abdeckplatte in umgekehrter Reihenfolge wieder fixieren
