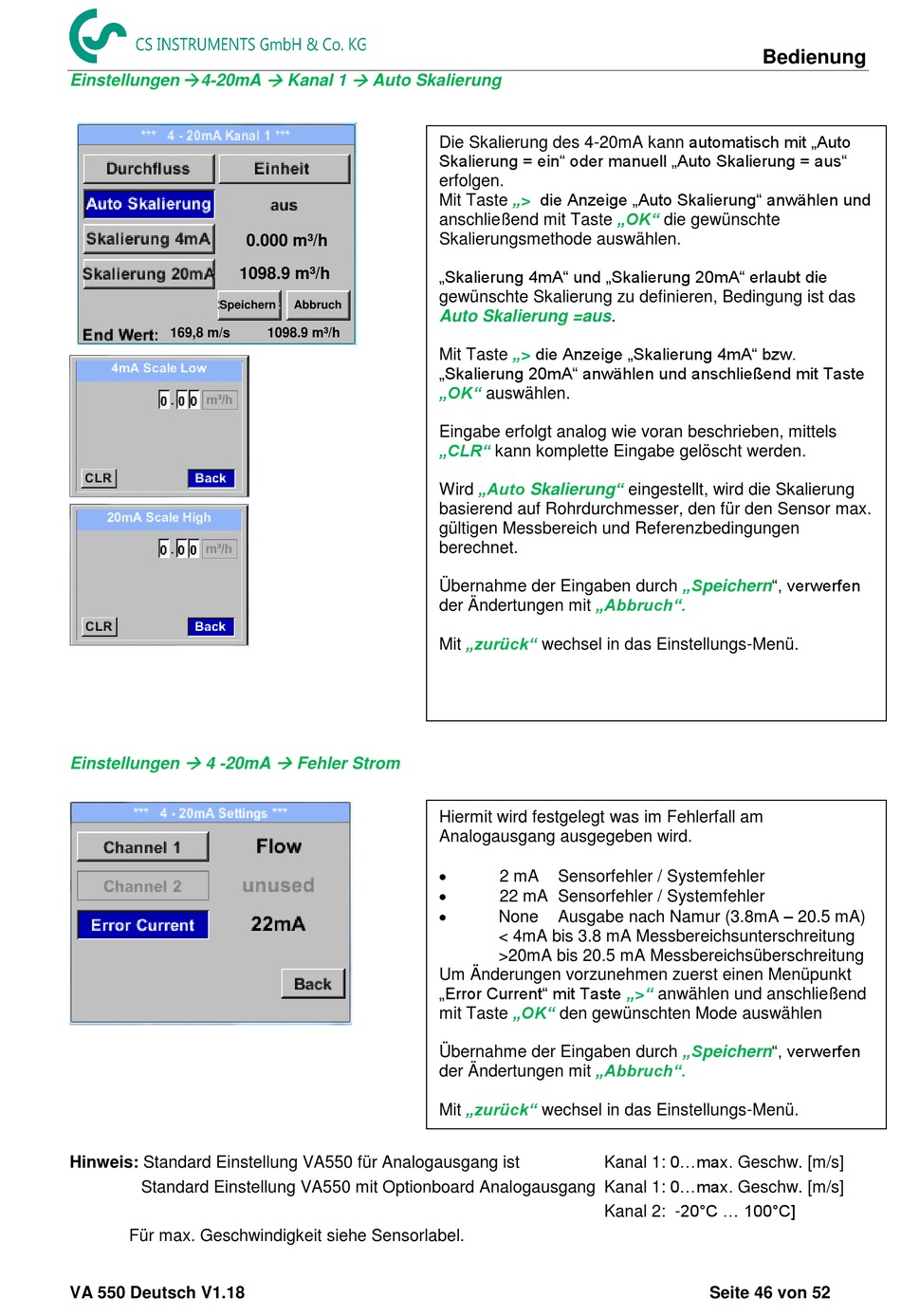

CS Instruments VA 550 Bedienungsanleitung Seite 46

Einstellungen 4-20mA
1098.9 m³/h
Speichern
169,8 m/s

Einstellungen 4 -20mA
Hinweis: Standard Einstellung VA550 für Analogausgang ist
Standard Einstellung VA550 mit Optionboard Analogausgang Kanal 1: 0...max. Geschw. [m/s]
Für max. Geschwindigkeit siehe Sensorlabel.
VA 550 Deutsch V1.18
 
Kanal 1 Auto Skalierung
0.000 m³/h
Abbruch
1098.9 m³/h

Fehler Strom
Die Skalierung des 4-20mA kann automatisch mit „Auto
Skalierung = ein" oder manuell „Auto Skalierung = aus"
erfolgen.
„> die Anzeige „Auto Skalierung" anwählen und
Mit Taste
anschließend mit Taste
Skalierungsmethode auswählen.
„Skalierung 4mA" und „Skalierung 20mA" erlaubt die
gewünschte Skalierung zu definieren, Bedingung ist das
Auto Skalierung =aus.
„> die Anzeige „Skalierung 4mA" bzw.
Mit Taste
„Skalierung 20mA" anwählen und anschließend mit Taste
„OK"
auswählen.
Eingabe erfolgt analog wie voran beschrieben, mittels
„CLR"
kann komplette Eingabe gelöscht werden.
„Auto Skalierung"
Wird
basierend auf Rohrdurchmesser, den für den Sensor max.
gültigen Messbereich und Referenzbedingungen
berechnet.
Übernahme der Eingaben durch „Speichern", verwerfen
„Abbruch".
der Ändertungen mit
„zurück"
Mit wechsel in das Einstellungs-Menü.
Hiermit wird festgelegt was im Fehlerfall am
Analogausgang ausgegeben wird.

2 mA Sensorfehler / Systemfehler

22 mA Sensorfehler / Systemfehler

Ausgabe nach Namur (3.8mA – 20.5 mA)
None
< 4mA bis 3.8 mA Messbereichsunterschreitung
>20mA bis 20.5 mA Messbereichsüberschreitung
Um Änderungen vorzunehmen zuerst einen Menüpunkt
„Error Current" mit Taste
„OK"
mit Taste den gewünschten Mode auswählen
Übernahme der Eingaben durch „Speichern", verwerfen
„Abbruch".
der Ändertungen mit
„zurück"
Mit wechsel in das Einstellungs-Menü.
Kanal 1: 0...max. Geschw. [m/s]
Kanal 2: -20°C ... 100°C]
Bedienung
„OK"
die gewünschte
eingestellt, wird die Skalierung
„>"
anwählen und anschließend
