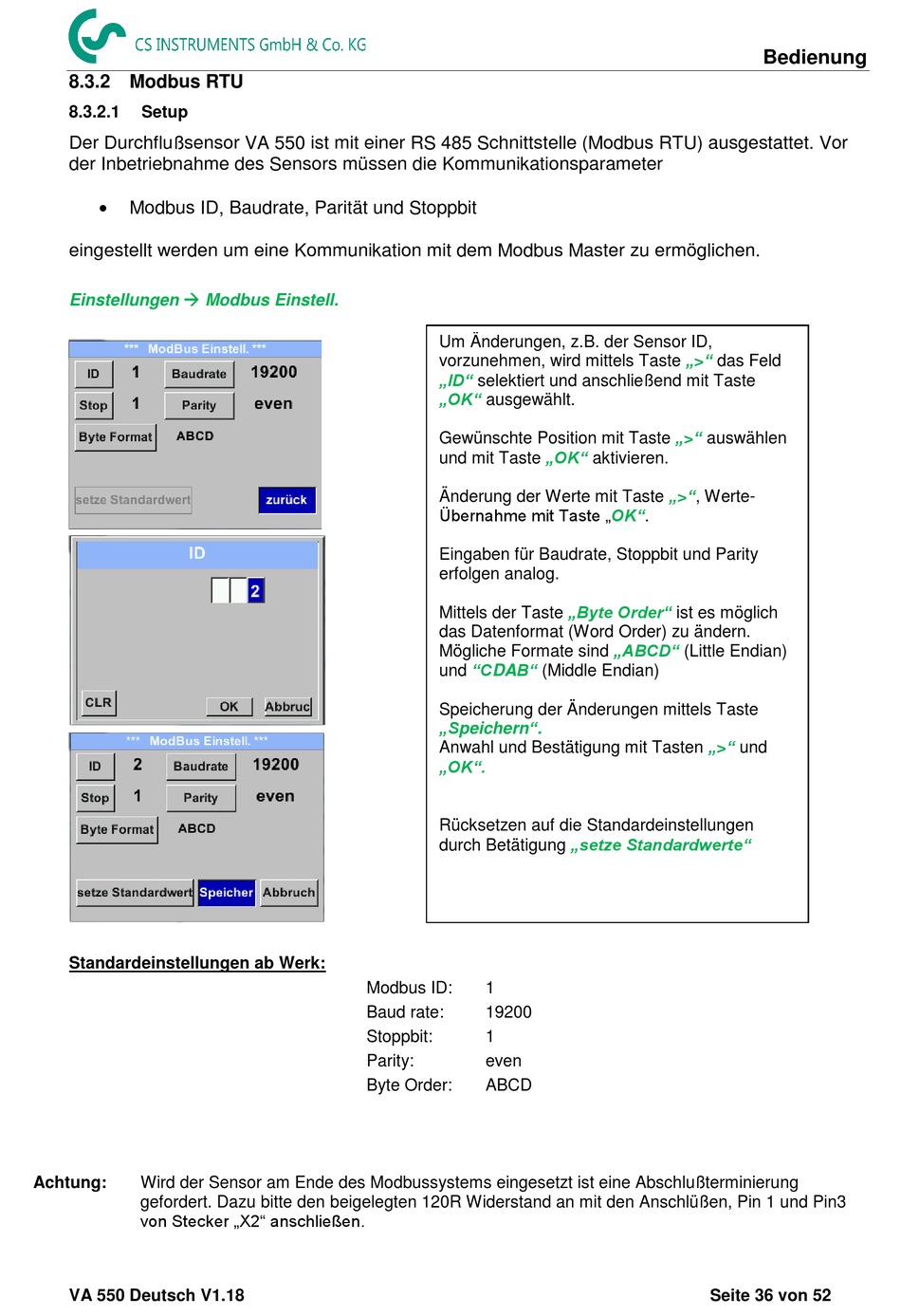

8.3.2 Modbus RTU

8.3.2.1

Setup

Der Durchflußsensor VA 550 ist mit einer RS 485 Schnittstelle (Modbus RTU) ausgestattet. Vor
der Inbetriebnahme des Sensors müssen die Kommunikationsparameter

Modbus ID, Baudrate, Parität und Stoppbit
eingestellt werden um eine Kommunikation mit dem Modbus Master zu ermöglichen.
Einstellungen  Modbus Einstell.
Standardeinstellungen ab Werk:
Achtung: Wird der Sensor am Ende des Modbussystems eingesetzt ist eine Abschlußterminierung
gefordert. Dazu bitte den beigelegten 120R Widerstand an mit den Anschlüßen, Pin 1 und Pin3
von Stecker „X2" anschließen.
VA 550 Deutsch V1.18
Um Änderungen, z.B. der Sensor ID,
vorzunehmen, wird mittels Taste
„ID"
selektiert und anschließend mit Taste
„OK"
ausgewählt.
Gewünschte Position mit Taste
und mit Taste
Änderung der Werte mit Taste „>", Werte-
Übernahme mit Taste „OK".
Eingaben für Baudrate, Stoppbit und Parity
erfolgen analog.
Mittels der Taste
das Datenformat (Word Order) zu ändern.
Mögliche Formate sind
"CDAB"
und
Speicherung der Änderungen mittels Taste
„Speichern".
Anwahl und Bestätigung mit Tasten
„OK".
Rücksetzen auf die Standardeinstellungen
durch Betätigung
Modbus ID: 1
Baud rate: 19200
Stoppbit: 1
Parity: even
Byte Order: ABCD
„>"
„>"
auswählen
„OK"
aktivieren.
„Byte Order"
ist es möglich
„ABCD"
(Little Endian)
(Middle Endian)
„>"
„setze Standardwerte"
Seite 36 von 52
Bedienung
das Feld
und
