MONTAGE

Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Lauftrainers auf einer dafür freigemachten
Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die
Montage komplett fertiggestellt ist.
Anmerkung: Die Unterseite des Laufbands wurde mit einem Hochleistungsschmiermittel behandelt. Während des
Transports kann eine kleine Menge der Schmiermittel auf den oberen Teil des Laufbandes oder auf die
Verpackung gelangt sein. Dies ist normal und wird die Leistung des Lauftrainers nicht beeinflussen. Sollte sich
Schmiermittel auf dem Laufband befinden, dann wischen Sie es mit einem weichen Tuch und einem milden,
nicht-kratzenden Reinigungsmittel ab.
Zur Montage braucht man den beigefügten Inbussschlüssel

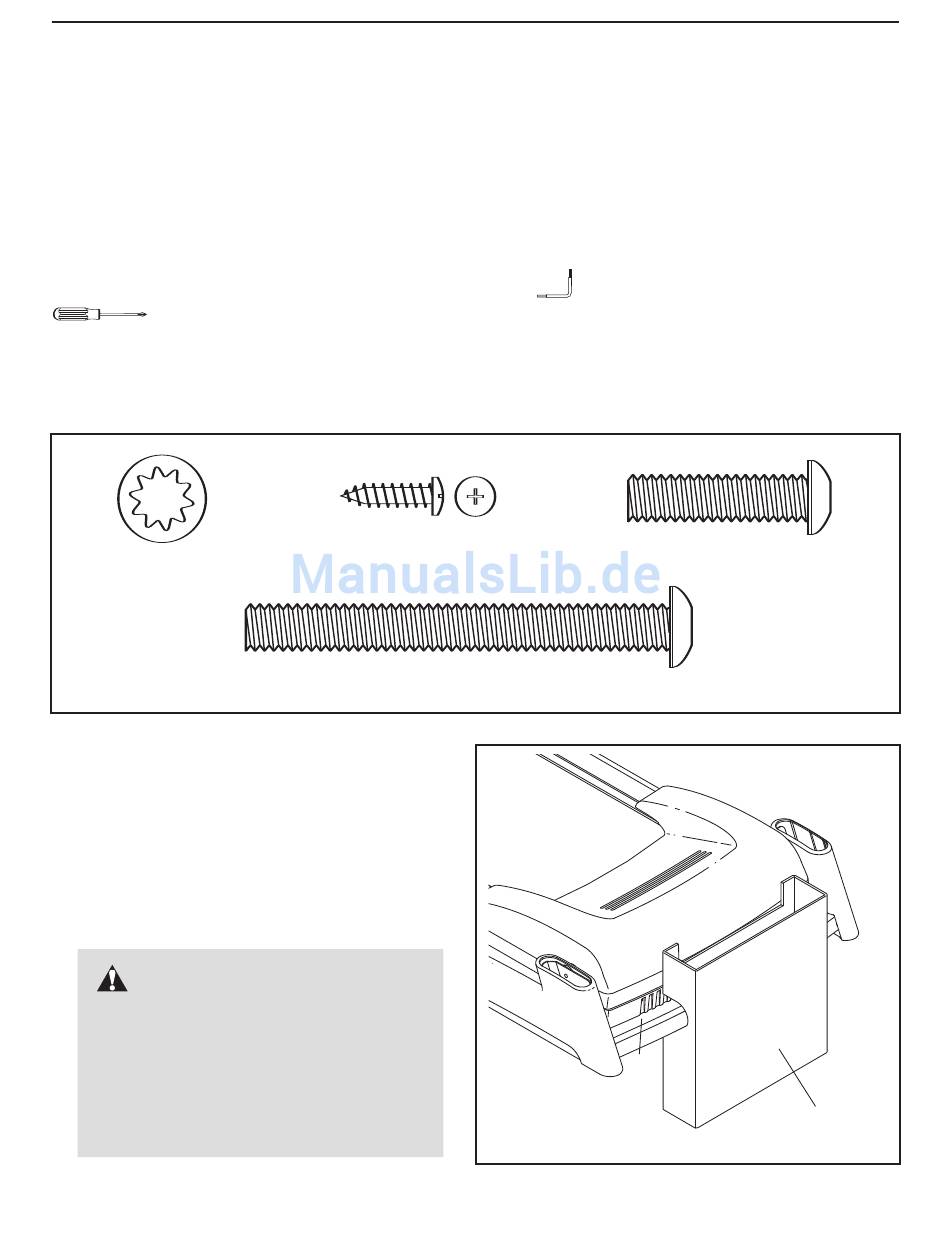

. Dieses Diagramm hilft Ihnen bei der Identifizierung der kleinen Montageteile. Die Zahl in
Klammern unter jeder Zeichnung ist die Bestell-Nummer des Teils in der TEILELISTE auf den Seiten 30 und 31.
Die andere Zahl bezieht sich auf die Anzahl der für die Montage benötigten Teile. Anmerkung: Manche Teile
sind bereits vormontiert. Falls Sie ein Teil nicht in der Tüte mit den Teilen finden, sehen Sie nach, ob es
bereits angebracht wurde.
Pfosten-Zahnscheibe
(90)–10
1. Achten Sie darauf, dass das Netzkabel nicht
eingesteckt ist.
Mit Hilfe einer zweiten Person heben Sie das vor-
dere Ende des Lauftrainers an und schieben Sie
die Querstange der Basis (83) durch das Loch im
Behelfskarton, wie rechts angedeutet. Die zweite
Person soll den Behelfskarton und den
Lauftrainer festhalten, bis Schritt 2 vollendet ist.
Upper Latch Bolt (XX)–1
WARNUNG:
Lauftrainer nach vorne oder nach hinten
bewegt oder gar vom Behelfskarton her-
unterfällt, kann man sich schwer verlet-
zen. Deshalb muss eine zweite Person
den Behelfskarton und den Lauftrainer
festhalten bis Schritt 2 vollendet ist, um
ein Umkippen zu vermeiden.
4 1/2" Bolt (78)–4
1/2" Silver Screw
(48)–1
3/4" Schraube (4)–4
Pfostenschraube (72)–4
Lower Latch Bolt (XX)–1
Wenn sich der
6
Console Bolt (72)–4
3/4" Tek Screw (58)–4
und einen Kreuzschraubenzieher
Haltestangenschraube (64)–6
1
83
Spacer Screw (60)–2
Nut (38)–2
Behelfskarton
Wash
