VIESMANN
Montageanleitung
für die Fachkraft

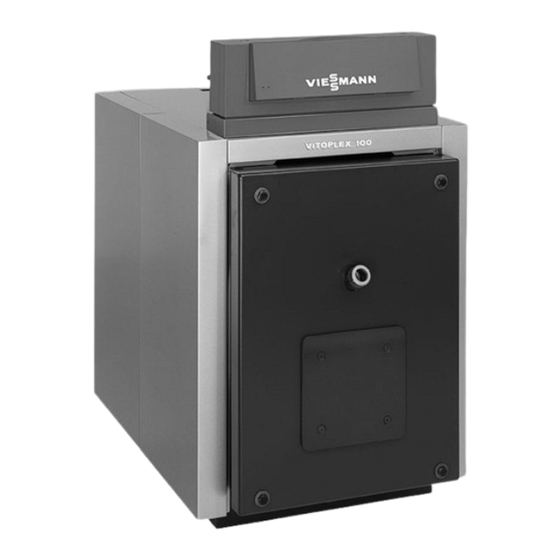

Vitoplex 100
Typ PV1, 150 bis 620 kW
Öl-/Gas-Heizkessel
VITOPLEX 100
Nach Montage entsorgen!
5581 753
5/2011

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitoplex 100 Typ PV1

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitoplex 100 Typ PV1, 150 bis 620 kW Öl-/Gas-Heizkessel VITOPLEX 100 Nach Montage entsorgen! 5581 753 5/2011...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Montagevorbereitung Abstandsmaße..................... Montageablauf Heizkessel aufstellen und ausrichten..............Kesseltüranschlag umbauen................Heizwasserseitig anschließen................Sicherheitsanschluss erstellen und Dichtheit prüfen..........Abgasseitig anschließen..................Wärmedämmung anbauen................... ■ Wärmedämmung Kesselkörper................ ■ Wärmedämmung hinten..................10 Seitenbleche und Brennerleitungen..............11 Vorderblech......................12 Hinterbleche......................13 Regelungsmontage vorbereiten................13 Oberbleche und Typenschild................16 Regelungsblende....................
  • Seite 4: Abstandsmaße

    Abstandsmaße Maße in Klammern sind Mindestab- 200 (100) stände. 500 (50) (300) 500 (50) A Heizkessel B Brenner C Schallabsorbierende Kesselunter- lagen (Zubehör) Nenn-Wärmeleistung 1100 1250 1500 Baulänge des Brenners beachten Schallabsorbierende Kesselunterlagen Zul. Belastbarkeit 1500 2700 3336 c (vorn) / Anzahl mm/Stück 375/2 334/2...
  • Seite 5: Heizkessel Aufstellen Und Ausrichten

    Heizkessel aufstellen und ausrichten 1. Stellschrauben D in Fußschienen Schallabsorbierende Kesselunterla- schrauben. Bodenunebenheiten sollten nicht größer als 1 mm sein, damit die Federelemente Hinweis gleichmäßig belastet werden. Stellschrauben und Schaurohrver- schluss liegen in der Brennkammer. Kesselunterlagen unter dem Heizkessel anordnen; dabei diese mittig unter die Fußschienen legen.
  • Seite 6: Kesseltüranschlag Umbauen

    Kesseltüranschlag umbauen Hinweis Beim Umbau des Kesseltüranschlags durch Versetzen der Bolzen A auf die rechte Seite, ist zu beachten, dass der Dichtsteg B mittig auf die Dichtung D der Kesseltür drückt (siehe Lupe bei geschlossener Kesseltür); ggf. sind die Haltebügel C zu richten. Heizwasserseitig anschließen Hinweis Alle Rohrleitungsanschlüsse last- und...
  • Seite 7: Sicherheitsanschluss Erstellen Und Dichtheit Prüfen

    Heizwasserseitig anschließen (Fortsetzung) A Kesselrücklauf D Muffe für Kesseltemperatursensor, bei 150 bis 310 kW: DN 65 Sicherheitstemperaturbegrenzer bei 400 bis 620 kW: DN 100 und Temperaturregler B Sicherheitsanschluss (Sicherheits- E Entleerung, R 1¼ ventil) siehe Seite 7 C Kesselvorlauf bei 150 bis 310 kW: DN 65 bei 400 bis 620 kW: DN 100 Sicherheitsanschluss erstellen und Dichtheit prüfen Sicherheitsleitungen installieren.
  • Seite 8: Abgasseitig Anschließen

    Sicherheitsanschluss erstellen und Dichtheit… (Fortsetzung) Hinweis Achtung Die Heizkessel sind mit einem Sicher- Ungeeignete Wasserbeschaffen- heitsventil auszurüsten, das bauteilge- heit kann zu Schäden am Kes- prüft, der EN 4126 entsprechend und je selkörper führen. nach ausgeführter Anlage gekennzeich- Der Heizkessel darf nur mit Was- net sein muss.
  • Seite 9: Wärmedämmung Kesselkörper

    Wärmedämmung anbauen (Fortsetzung) Wärmedämmung Kesselkörper A Schwarze Seite nach außen...
  • Seite 10: Wärmedämmung Hinten

    Wärmedämmung anbauen (Fortsetzung) Hinweis Beutel B mit Typenschild abnehmen und aufbewahren. Wird später verwen- det. Wärmedämmung hinten Hinweis Einschnitte mit beiliegenden Glasseide- streifen zukleben. Herstell-Daten auf der Rückseite des Heizkessels mit den Angaben auf dem Typenschild vergleichen.
  • Seite 11: Seitenbleche Und Brennerleitungen

    Seitenbleche und Brennerleitungen Hinweis Liegen keine Brennerleitungen bei, sind diese bauseits zu stellen. 6 x 10 3,9 x 9,5 Hinweis Brennerleitungen fA und lÖ auf der Seite des Heizkessels verlegen, auf der die Kesseltür angeschlagen ist.
  • Seite 12: Vorderblech

    Vorderblech 3,9 x 9,5 3,9 x 9,5...
  • Seite 13: Hinterbleche

    Hinterbleche 3,9 x 9,5 3,9 x 9,5 Regelungsmontage vorbereiten Anschlüsse an das Regelungshinterteil: Siehe Montageanleitung Kesselkreis- regelung. Hinweis Kesseltemperatursensor § liegt in der Verpackung der Regelung. Kesselcodierstecker A liegt in der Produktbeilage (bei Thermostatregelung keine Verwendung). Fühler und Kesseltemperatursensor so weit wie möglich in die Tauchhülsen schie- ben.
  • Seite 14 Regelungsmontage vorbereiten (Fortsetzung) Achtung Beschädigungen der Kapillaren führen zu Funktionsstörungen der Fühler. Kapillaren nicht knicken. 6 x 12 Hinweis Schrauben (6 x 12) liegen der Rege- lungsblende (separat verpackt in der Wärmedämmung) bei.
  • Seite 15 Regelungsmontage vorbereiten (Fortsetzung) A Kesselcodierstecker B Kleinspannungsleitungen (bündeln und fixieren)
  • Seite 16: Oberbleche Und Typenschild

    Oberbleche und Typenschild 3,9 x 30 3,9 x 9,5 3,9 x 9,5 A Typenschild Heizkessel...
  • Seite 17: Regelungsblende

    Regelungsblende Brenner anbauen Separate Unterlagen des Brenners. Lochkreis der Brennerbefestigungslö- Der Brenner kann direkt an die schwenk- cher, Brennerbefestigungslöcher und bare Kesseltür angebaut werden. Wei- Flammrohröffnung entsprechen der chen die Anbaumaße des Brenners von EN 303-1. den Maßen der EN 303-1 ab, ist die als Zubehör lieferbare Blindplatte anzu- bauen.
  • Seite 18: Brennkammerschauglas Anbauen

    Brenner anbauen (Fortsetzung) ■ Die Wärmedämm-Matte in der Kessel- Zur einwandfreien Funktion ist die tür entsprechend dem Flammrohr- geforderte Mindest-Flammrohrlänge durchmesser ausschneiden. einzuhalten. Hinweis ■ Nach Anbau des Brenners Ringspalt Das Flammrohr muss aus der Wärme- zwischen Flammrohr und Wärme- dämmung der Kesseltür herausra- dämmblock mit beiliegender Flamm- gen.
  • Seite 20 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
