STANDORTWAHL: ProCure™ 750 UV-KAMMER
4
Die Standortbestimmung für die ProCure 750 UV-Kammer ist in vielerlei Hinsicht der für den ProX 800 ähnlich. Die folgenden
abgekürzten Standortspezifikationen gelten für die ProCure UV-Kammer:
AUSWAHL VON PLATZ UND STANDORT FÜR DEN ProCure
Die ProCure UV-Kammer sollte sich in einem geeigneten Raum oder an einem geeigneten Standort neben dem ProX 800 befinden.
Siehe die Zeichnung
„Optimales Layout des Standorts" auf Seite 3
„Gewicht und Abmessungen - Systemkomponenten" auf Seite 10
„ProCure™ 750 UV-Kammer-Abmessungen" auf Seite
bei der Auswahl des Standorts für Ihr ProCure-Gerät:
Empfohlene Bodenfläche
Minimale Deckenhöhe
Empfohlene Deckenhöhe
ANFORDERUNGEN AN DIE BODENOBERFLÄCHE ProCure
Die Böden unter der ProCure UV-Kammer sollten nicht porös und für die Reinigung mit Lösungsmitteln geeignet sein. Teppichböden
sind zu vermeiden .
ANFORDERUNGEN AN DIE STROMVERSORGUNG ProCure
Spezifikation - eine dieser beiden Leistungskonfigurationen:
•
110 VAC, 50/60 Hz, 13 A
•
220 VAC, 50/60 Hz, 7 A

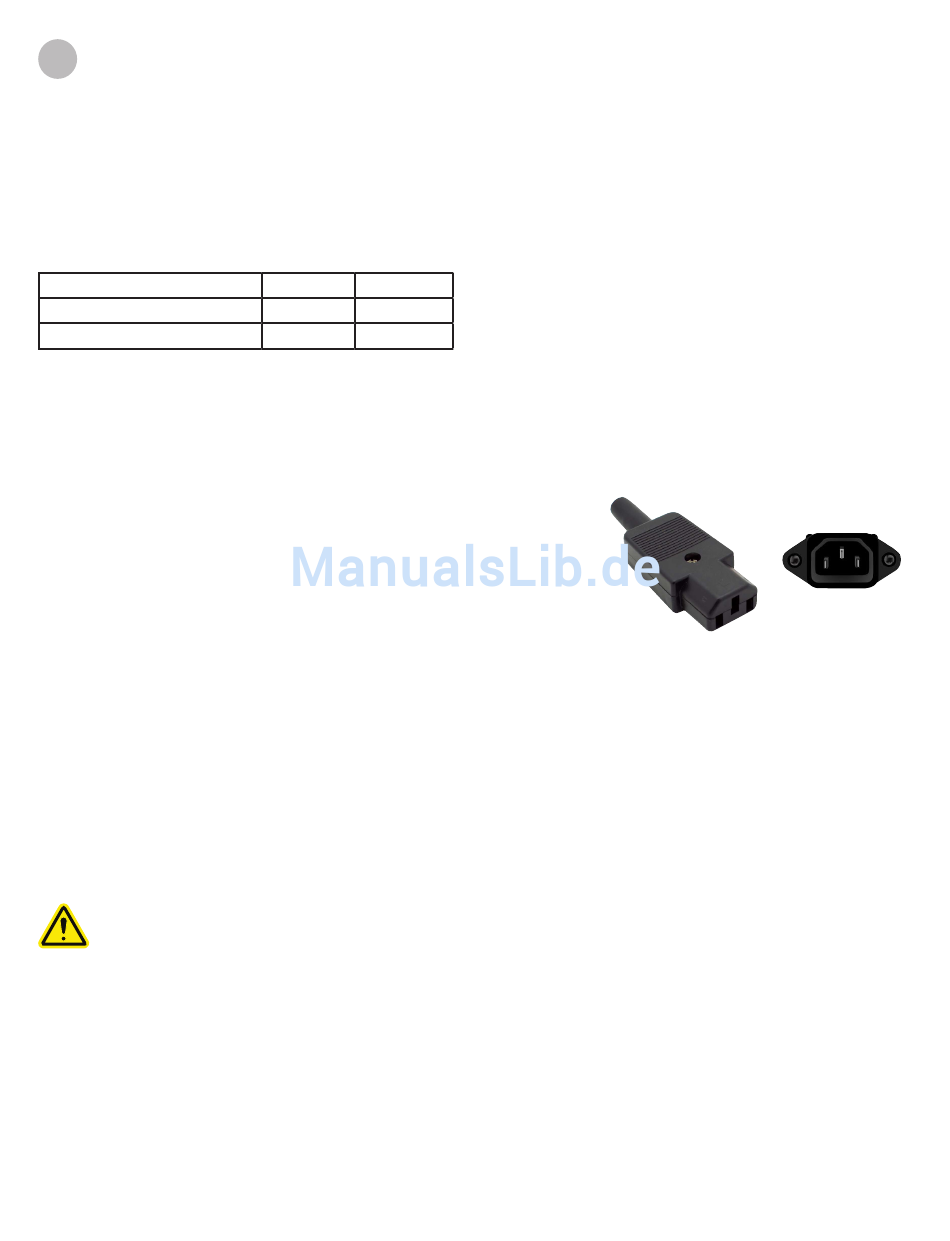

Die ProCure UV-Kammer ist mit einem standardmäßigen 3-adrigen
Netzkabelanschluss gemäß IEC 60320 C14 sowie mit einem US-amerikanischen
Stecker mit Buchse gemäß IEC 60320 C13 ausgestattet.
Der elektrische Strom für die ProCure UV-Kammer muss über einen eigenen,
vor Überspannung geschützten Stromkreis bereitgestellt werden. Wir raten Ihnen
stark zu einer unterbrechungsfreien Stromversorgung (USV) in Bereichen mit
häufigen Stromschwankungen; Überspannungen und Spannungsspitzen können
die elektrischen Komponenten beschädigen, während ein Stromausfall zu Schäden
am Gerät führen kann.
BELÜFTUNG (LÜFTUNGSANLAGEN) ProCure
Die ProCure UV-Aushärtungskammer kann bei Bedarf außen entlüftet werden. Die linke Seite des Geräts verfügt ferner über einen
integrierten Abluftventilator und einen Kanalverbinder mit einem Durchmesser von 8".
Wenn der Kanal der Aushärtungskammer mit einem Kanal verbunden ist, der einen Überdruck aufweist, sollte ungeachtet der
Kanallänge eine Absauganlage installiert werden. Die Durchflussbegrenzung von einem 90-Grad-Winkelstück beläuft sich auf 5,1 m
des Kanals. Wenn die Abluftleitung einen Grenzwert von 60 m überschreitet, sollte eine Absauganlage oder ein Hilfsventilator installiert
werden. Wenden Sie sich hinsichtlich der Anforderungen an Ihren Facilities Manager.
Vorsicht: Trennen Sie niemals ein Kanalsystem, das mit einer externen Absauganlage verbunden ist.
3D Systems, Inc.
9. Berücksichtigen Sie auch die folgenden zusätzlichen Spezifikationen
7 m x 4,5 m
12 ft x 15 ft
244 cm
96 in
305 cm
120 in
für das vorgeschlagene Gesamtlayout. Siehe die Tabelle
für die Gewichte und Abmessungen sowie die Zeichnung
Der Steckverbinder gemäß IEC 60320
C13 und der Eingang gemäß C14 weisen
eine Bemessungsleistung von 10 A (VDE)
8
und 15 A (UL & CSA) auf .
