Inhaltszusammenfassung für 3D Systems ProX 800

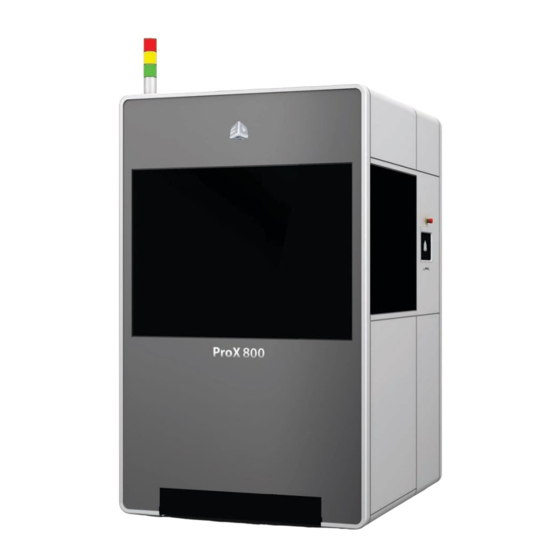

- Seite 1 ProX™ 800 3D Produktionsdrucker Anlagenhandbuch Originalanleitung...
-
Seite 2: Inhaltsverzeichnis
Richtlinien für die Lagerung und Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 3D Systems, Inc. - Seite 3 Frankreich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 3D Systems, Inc.
-
Seite 4: Einführung In Den Prox™ 800
Hochleistungswerkstoffen gesetzt werden kann, welche für die anspruchsvollsten Anwendungsfälle aus Luftfahrt, Medizingeräteherstellung und Industrie validiert sind . Der ProX 800 ist flexibel und vielseitig und kann Präzisionsteile mit einer Genauigkeit herstellen, die der von CNC-Fräsen entspricht. Wie alle 3D Systems SLA-Drucker ist dieses Modell außergewöhnlich produktiv und wirtschaftlich für die Mehrkomponentenherstellung von Kunststoffteilen mit... -
Seite 5: Procure™ 750 Uv-Aushärtungskammer
System enthalten . Diese integrierten Module bieten eine Funktion für die Teilebearbeitung sowie für das Drucken der Teile. Print 3D Pro nutzt den ProX 800 Controller-Computer, der ein integrierter Bestandteil des Systems ProX 800 ist. Die Software 3DManage wird auf einem separaten Computer installiert, der vom Kunden bereitgestellt wird. -
Seite 6: Standortwahl - Prox 800
Die Illustrationen „Platzanforderungen des ProX-800-Systems (Draufsicht)“ auf Seite 4 zeigen die Mindestabmessungen des Systems Store in ProX 800. Das Layout Ihres Standorts kann abweichen. Cleaning Room HINWEIS: Aufgrund der Laser- Sicherheitsanforderungen sollte sich das System dort befinden, wo der Zugang zum Raum für Wartungszwecke vermieden... - Seite 7 926 mm 926 mm (36 in) (36 in) Fenster linke Seite Fenster rechte Seite ProX 800 Wagen Drucker manuellen Abladen Platzanforderungen des ProX-800-Systems (Draufsicht) Platzanforderungen des ProX-800-Systems (Vorderansicht) 3D Systems, Inc.
-
Seite 8: Tragfähigkeit Des Bodens
Stromaufnahme und die gewünschte Sicherungszeit mit. Der Hersteller wird Ihnen daraufhin ein geeignetes Modell empfehlen. ANSCHLUSS AN DIE WECHSELSTROMVERSORGUNG Der ProX 800 wurde so entwickelt, dass er an eine primäre Wechselstromversorgung direkt vom Stromkreis der Anlage an die Hauptstromversorgung der Maschine angeschlossen werden kann. Dieser Anschluss ist von einem qualifizierten Elektriker vorzunehmen . - Seite 9 Load Points (7) (External Enclosure) 110 N/cm (160 psi) 10 cm (4 in.) 324 N/cm (470 psi) Exact total filled weight Load Points (4) depends on material Note: These are wheels Verteilte Bodenlast - ProX 800 und Systemkomponenten 3D Systems, Inc.
-
Seite 10: Höhe
Netzwerk angeschlossen werden kann, um einen Netzwerkzugriff auf das SLA-System zu bieten. Im Lieferumfang des ProX 800 ist ein 6 m langes Kabel enthalten. Für den dezentralen Betrieb des ProX 800 oder für die dezentrale Durchführung der Servicetechniker- Diagnosefunktion ist ein VPN-Netzwerkzugang erforderlich . -
Seite 11: Standortwahl: Procure™ 750 Uv-Kammer
STANDORTWAHL: ProCure™ 750 UV-KAMMER Die Standortbestimmung für die ProCure 750 UV-Kammer ist in vielerlei Hinsicht der für den ProX 800 ähnlich. Die folgenden abgekürzten Standortspezifikationen gelten für die ProCure UV-Kammer: AUSWAHL VON PLATZ UND STANDORT FÜR DEN ProCure Die ProCure UV-Kammer sollte sich in einem geeigneten Raum oder an einem geeigneten Standort neben dem ProX 800 befinden. - Seite 12 148 cm (58.3 in) 208 cm (~82 in) 58 cm 148 cm (58.3 in) (~23 in) Vent Fitting ProCure™ UV Chamber Top View 143 cm (~56.3 in) ProCure™ 750 UV-Kammer-Abmessungen 3D Systems, Inc.
-
Seite 13: Systemlieferung
VORBEREITUNGEN FÜR DEN EMPFANG Da die Transportkiste des ProX 800 recht groß ist, sollten Sie einen geeigneten Gabelstapler bereit halten, ehe Sie mit dem Entladen der Kiste vom LKW beginnen. Stellen Sie sicher, dass der verfügbare Gabelstapler oder die Hebevorrichtung die Last beim Entladen und Auspacken tragen kann. -
Seite 14: Überprüfung Der Shockwatch ® Anzeige
Überprüfen Sie das Äußere des Druckers visuell auf Schäden, die während des Transports aufgetreten sind. Benachrichtigen Sie 3D Systems sofort, wenn zu diesem Zeitpunkt ein offensichtlicher Schaden vorliegt. Setzen Sie die Installation NICHT fort, bis Sie den Schaden mit dem Kundendienst besprochen haben. -
Seite 15: Transport Des Prox 800
Komponenten werden für eine uneingeschränkte Nachverarbeitungsfähigkeit empfohlen bzw. sind dafür erforderlich. Diese Teile sollten vor der Installation Ihres ProX 800 bestellt und angeliefert werden. Ihr Vertreter von 3D Systems kann Ihnen Anleitungen für die optimale Platzierung und Positionierung dieser Geräte bieten. -
Seite 16: Support-Ausrüstung, Die Insbesondere Folgende Elemente Umfasst
Ausrüstung für die Reinigung und Endverarbeitung der Teile - hierbei kann es sich um ein sehr einfaches oder auch um ein komplexeres System handeln, abhängig von Ihren Anforderungen und vom Platz. Es sind mindestens zwei abgedeckte Wannen erforderlich, um die Druckerplatten des ProX 800 unterzubringen, damit die Teile nach dem Drucken gewaschen und abgespült werden können. -
Seite 17: Systeminstallation
12 . Der ProX 800 ist so verpackt, dass er von der schmalen Seite aus angehoben werden kann. Dennoch muss der Gabelstapler die Mindestanforderungen hinsichtlich des Gewichts erfüllen und mit Gabeln mit einer Größe von 1,8 m (bzw. empfohlenen 2 m) ausgerüstet sein und normalerweise eine Tragfähigkeit von mindestens 1134 kg für den verpackten ProX 800 sowie 907 kg für den... -
Seite 18: Werkstofflagerung Und Sicherheit
WERKSTOFFLAGERUNG UND SICHERHEIT HINWEIS: Das Benutzerhandbuch für den ProX 800 enthält vollumfängliche Sicherheitsinformationen, die für Ihr SLA-System gelten. Lesen Sie sich das Benutzerhandbuch sorgfältig durch, ehe Sie die Ausrüstung betreiben oder Werkstoffe handhaben . Sie sind dafür verantwortlich, sicherzustellen, dass die Einrichtung, in der Ihr SLA-System sowie die Druckwerkstoffe untergebracht werden, ordnungsgemäß... -
Seite 19: Anhang A: Prüfliste Für Die Erstprüfung Des Standorts
Absperren der Tür während der Installation oder Wartungsarbeiten einen Zugang von nicht befugten „Platzanforderungen“ auf Seite Personen verhindern? (Siehe Hinweis im Abschnitt Können die erforderlichen Geräte und Zubehörteile entweder im selben Raum wie der ProX 800 oder in einem „Optimales Layout des Standorts“ auf Seite angrenzenden Raum platziert werden? (Siehe Abschnitt ... -
Seite 20: Anhang B: Prüfliste Für Die Vorbereitungen Vor Der Installation
ANHANG B: PRÜFLISTE FÜR DIE VORBEREITUNGEN VOR DER INSTALLATION Die folgende Liste hilft Ihnen dabei, alles für Ihren ProX 800 vorzubereiten. Vor der Vereinbarung des Installationstermins mit einem Vertreter von 3D Systems ist die Prüfliste auszufüllen und an Ihren Kundendiensttechniker von 3D Systems zu faxen. -
Seite 21: Anhang C: Zubehör Und Geräte Von Drittanbietern
ANHANG C: ZUBEHÖR UND GERÄTE VON DRITTANBIETERN 3D Systems hat diese Teilliste der relevanten Geräte und Zubehörteile, die für die Handhabung, Verarbeitung oder Endverarbeitung der SLA-Teile nützlich sind, erstellt. Diese Liste der Geräte und Zubehörteile ist nicht ausschließlich; mitunter bieten andere Hersteller ähnliche oder die gleichen Produkte an . -
Seite 22: Anhang D: Hilfe & Unterstützung
Vielen Dank . . . Wir von 3D Systems hoffen, dass Sie mit dem Kauf Ihres ProX 800 zufrieden sind. Wir als Unternehmen haben uns dem Ziel verschrieben, eine Beziehung mit unseren Kunden aufzubauen, die über den reinen Verkauf hinaus geht. Wir entwickeln Lösungen, die ganz auf die Bedürfnisse unserer Kunden abgestimmt sind. - Seite 23 3D Systems, Inc. 333 Three D Systems Circle | Rock Hill, SC | 29730 www .3dsystems .com ©2015 3D Systems, Inc. Alle Rechte vorbehalten. p/n 286511-00, Rev. B...
