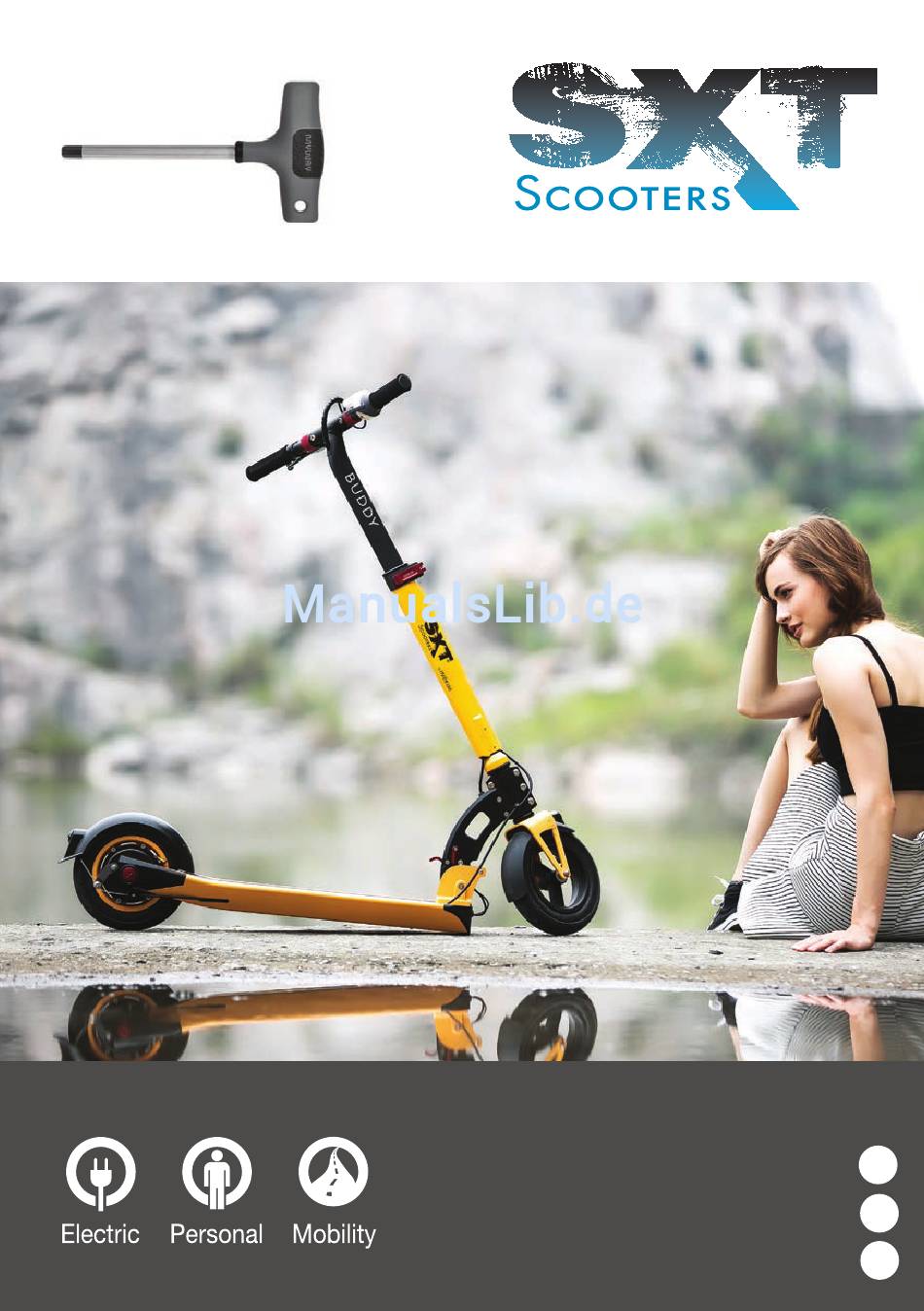

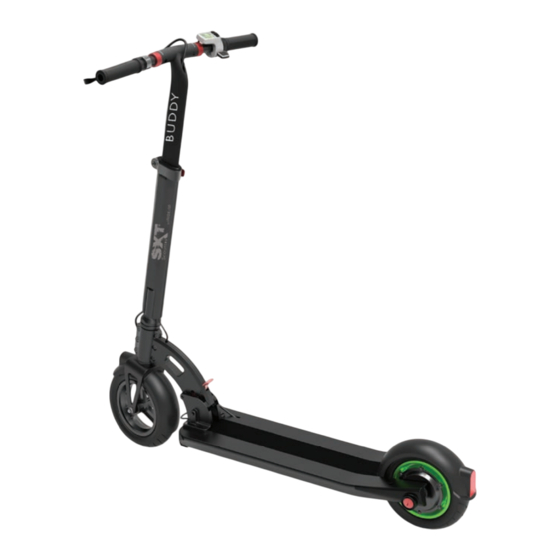

- Seite 1 ® SXT BUDDY BENUTZERHANDBUCH USER GUIDE MANUAL MANUEL UTILISATEUR...
- Seite 2 BUDDY...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis: Warnhinweise & Informationen ..………..…....……...…...2-3 Features & Funktionsübersicht..….……………………..………….….……5 Hauptbaugruppen..................6-7 Seriennummer ……………………….……..……………….………………...8 Aufklappen und Zusammenfalten…………..……..…..…...….…….9-15 Benutzung ..……………………………………………………………..…16 Aufladen & Akku ..……..………………………………….….…..………17 Gasgriff / Funktionen .................18-21 Sicherheitshinweise und Reifendruck..…………..…….………..…..22 Fahrweise ......…….…..…………...……..…....23-24 Wartung und Pflege..................25 Einstellung des Faltmechanismus .............28-29 Entfernung der hinteren Kunststoffabdeckung ........30... -
Seite 4: Warnung & Allgemeine Hinweise
WARUM SOLLTE DIESES HANDBUCH AUSFÜHRLICH DURCHGELESEN WERDEN DIESES HANDBUCH WURDE VERFASST UM IHNEN ALS KÄUFER ZU HELFEN SCHNELL UND EINFACH ZU VERSTEHEN WIE DER SXT BUDDY GENAU & SICH- ER ZU HANDHABEN UND PFLEGEN IST. ES IST WICHTIG DASS SIE ALLE PUNKTE, FEATURES IHRES NEUEN SXT BUDDY VERSTEHEN DAMIT SIE DAS FAHREN MIT IHREM NEUEN ELEKTROSCOOTER VON DER ERSTEN MINUTE AN GENIEßEN KÖNNEN. -
Seite 5: Haftungsausschluss
WARNUNG & ALLGEMEINE HINWEISE HAFTUNGSAUSSCHLUSS Die POL-Planet e.K. haftet für keinerlei Schäden durch Unfälle verursacht durch dieses Produkt welche auf unsachgemäße Handhabung zurückzuführen sind. VOR FAHRTANTRITT: Vergewissern Sie sich dass der Faltmechanismus stets richtig eingerastet und der Sicherungshebel umgelegt ist. WARNHINWEISE •... -
Seite 6: Erhältliche Farben
ERHÄLTLICHE FARBEN... - Seite 7 BUDDY FEATURES Multifunktions LCMultifunktions Akku MULTI-FUNCTIONAL LCD Display / Gasgriff Ladezustandsanzeige LCD DISPLAY / THROTLE BATTERY INDICATOR EVA Handgriffe EVA GRIPS MAIN FOLDING Abklappbare Lenkstange FOLDING T-BAR Faltmechanismus MECHANISM Bremsgriff hinten REAR DISC BRAKE LEVER Sicherheitshebel SAFETY LOCK Schnellverschluss mit...
-
Seite 8: Hauptbaugruppen
HAUPTBAUGRUPPEN BÜRSTENLOSER NABENMOTOR IM SCHNELLFALTMECHANISMUS / HINTERRAD FALTHEBEL ALUMINIUMTRITTBRETT MIT ANTIRUTSCHBESCHICHTUNG INTEGRIERTE TROMMELBREMSE &/ BATTERIELADEBUCHSE AUTO POWER OFF FUNKTION... -
Seite 9: Multifunktions Lcd Display Mit Daumengas
HAUPTBAUGRUPPEN MULTIFUNKTIONS LCD DISPLAY MIT KUNSTSTOFFABDECKUNG FÜR WAR- DAUMENGAS TUNGSARBEITEN IN FALTPOSITION SCHNELLVERSCHLUSS PARKPOSITION... -
Seite 10: Seriennummer Notieren
SERIENNUMMER SERIENNUMMER NOTIEREN: Notieren Sie sich die Seriennummer Ihres SXT Buddy. Bewahren sie diese an einem sicheren Ort auf. Jeder SXT Buddy besitzt eine individuelle Rahmennummer. Mit dieser kann Ihr Fahrzeug z.B. im Falle eines Diebstahles eindeutig identifiziert werden. So finden Sie die Rahmennummer: Die Nummer ist auf der rechten Seite des Trittbrettes direkt neben dem Faltmechanismus. -
Seite 11: Aufklappen Und Zusammenfalten
AU FK L A P P EN U N D ZU S A MMEN FA LTE N... - Seite 12 AUFKLAPPEN Drücken Sie den ROTEN Falthebel mit Ihrer Hand nach unten Selbsteinrastender Falthebel Ziehen Sie die Lenkerstange nach oben und drücken Sie diese nach vorne bis Sie einrastet und Sie das „Klick“ Geräusch hören.
- Seite 13 AUFKLAPPEN Klappen Sie beide Lenkergriffe nach oben und arretieren Sie diese mit den ROTEN Aluringen. Beachten Sie die Verschlussrichtung Öffnen Sie den Öffnen Sie den ROTEN Schnellverschluss und ziehen Sie die Lenkers- ROTEN Schnellverschluss und ziehen Sie die Lenkers- tange nach oben bis diese die Verschlussposition erreicht hat. Vergewissern Sie sich dass der Arretierungsstift korrekt in die Aussparung greift...
- Seite 14 AUFKLAPPEN Der letzte Schritt ist das Umlegen des ROTEN Sicherung- shebels welcher den Klappmechanismus arretiert. Sicherheitsarretierung...
- Seite 15 AUFKLAPPEN Parkposition Faltmechanisumus in Parkposition...
-
Seite 16: Zusammenklappen
ZUSAMMENKLAPPEN Um den SXT Buddy zusammenzufalten, entrigeln Sie zuerst ROTEN Sicherungshebel Dücken Sie den Lenker von sich weg während Sie gleichzeitg mit dem Fuss ROTEN Entriegelungsmechanismus betätigen. Entriegelungspedal mit dem Fuss drücken HINWEIS: Der SXT Buddy verfügt über einen einzigartigen Faltmechanismus... - Seite 17 ZUSAMMENKLAPPEN Zusammenfalten ist genauso einfach wie das Aufklappen. (siehe Seite 10)
-
Seite 18: Benutzung
Verwenden Sie den Scooter niemals während dem Ladevorgang • Lagern Sie den SXT Buddy nicht für sehr lange Zeit mit voll aufgeladenem Akku. Wird das Fahrzueg für mehr als einen Monat nicht verwendet, lagern Sie dieses im Optimalfall nur mit halbvollem Akku. -
Seite 19: Aufladen Und Akku
BENUTZUNG AUFLADEN UND AKKU: Der SXT Buddy verwednet ein externes Ladegerät. Verbinden Sie das Ladekabel mit der Steckdose und dann mit der Ladebuchse vorne auf der linken Oberseite des Trittbretts. Lade LED leuchtet ROT - Batterie wird aufgeladen Lade LEC leuchtet Grün - Ladevorgang abgeschlossen Vermeiden Sie den Akku längere Zeit zu lagern falls dieser vollständig entladen... -
Seite 20: Gasgriff / Funktionen
GASGRIFF / FUNKTIONEN LCD DISPLAY FUNKTIONEN GASGRIFF • Geschwindigkeit • Tempomat • Ladezustand • Fahrmodus • gesamt km • Hintergrundbeleuchtung • Autom. Abschaltung • ODO BEDIENKNÖPFE LCD EINHEIT Knopf ON/OFF Knopf Knops DAUMENGASGRIFF... - Seite 21 GASGRIFF / FUNKTIONEN GASGRIFF POWER EIN Drücken um Scooter EIN zu schalten. GASGRIFF POWER AUS 3 Sekunden drücken um Scooter AUS zu schalten AUTO POWER AUS Nach 5 Minuten ohne Verwendung einer Funktion schaltet sich der Scooter automatisch AUS. GASGEBEN / BESCHLEUNIGEN Um zu Beschleunigen den Gasgriff mit dem Daumen nach unten drücken.
-
Seite 22: Einstellungen - Display Funktionen
GASGRIFF / FUNKTIONEN GESCHWINDIGKEITSMODUS Wenn der Scooter EIN geschalten ist SPEED wird der standard Modus oben rechts im Display angezeigt. Dieser kann durch drücken geändert werden. Speed mode: Diese Funktion wird verwendet um die max. Geschwindigkeit zu begrenzen - z.b. für Anfänger oder um in stark frequentiertem Gelände angepasste Geschwindigkeit nicht zu überschreiten. - Seite 23 GASGRIFF / FUNKTIONEN TEMPOMAT (DRITTER MODUS) die Grundeinstellung sit Tempomat AUS was man an dem angezeigten “n” im Display erkennt. Drücken Sie oder um den Temponat EIN oder AUS zu schalten. (Der Buchstabe “Y” zeigt an dass der Tempomat aktiv ist.) Langes drücken von speichert die Einstellung.
-
Seite 24: Sicherheitshinweise
Größe und Einstellungen der Befestigungsriemen zu achten. MECHANISCHE SICHERHEITSÜBERPRÜFUNG: Bevor Sie den SXT Buddy verwenden: Führen Sie eine Sichtprüfung nach evtl. losen Schrauben und anderen Teilen durch. Vergewissern Sie sich, dass alles an seinem Platz sitzt und keine Teile fehlen oder starken Verschleiss aufweisen. -
Seite 25: Sicheres Fahren
FAHRWEISE SICHERES FAHREN: 1. Lernen Sie den SXT buddy kennen - bevor Sie diesen fahren. Machen Sie sich mit dessen Fahrverhatlen vertraut. Fahren ie in Kurven langsam und fahren Sie diese nicht zu eng und beachten Ihren Bremsweg. 2. Überschätzen Sie nicht Ihre Fähigkeiten. Lernen Sie das Fahren mit dem SXT Buddy am Besten auf einem großen ebenen Gelände ohne... - Seite 26 FAHRWEISE FAHRTECHNIK: Lenken - Das Lenken auf dem SXT Buddy ist ähnlich wie das Lenken auf Ski, Snowboards oder beim Surfen. Die Lenkstange sollte stets parallel zum Körper sein. Vergewissern Sie sich vor jedem Richtung- swechsel, dass die gewünschte Fahrtrichung frei ist.
-
Seite 27: Wartung Und Pflege
WAR TU NG & PF LE GE... - Seite 28 WAR TUNG & PFL EG E BENÖTIGTE WERKZEUGE Inbussschlüssel Set 19 mm Maulschlüssel Reifenmontagelöffel Luftpumpe...
-
Seite 29: Einstellung Des Faltmechanismus
Auf der nächsten Seite erläutern wir, wie der Faltmechnismus justiert und eingestellt werden kann. HINWEIS Der SXT Buddy wird von geschultem Fachpersonal endmontiert. Jede technische Veränderung sowie evtl. Umbaumaßnahmen können den SXT Buddy beschädigen und wir lehnen jegliche Haftung hierfür ab, sowie auch jeglicher Gewährleistungsanspruch durch Umbauten erlischt. -
Seite 30: Zusammenfassung
EINSTELLUNG FALTMECHANISMUS Für ein starreres Verhalten: Verwenden sie ein 2.5mm Inbusschlüssel um die M4 Schrauben auf beiden seiten zu lösen. Siehe Abbildung 1. Anschliessend 2mm Inbusschlüssel verwenden und die Schrauben in Abbildung 2 vorischtig anziehen. Funktionsweise überprüfen und dann die beiden M4 Schrauebn auf der Seite wieder fest anziehen. - Seite 31 EINSTELLUNG FALTMECHANISMUS Abbildung 1 mit Inbusschlüssel Schrauben auf beiden Seiten lösen Figure 2 Abbildung 2 Slightly tight or release screws in Schrauben vorsichtig lösen / anzie- hen um starrer oder leichter zu falten order to get a rigid or easy action Figure 3 Abbildung 3 Use Allen key to tight outer...
- Seite 32 WARTUNG & PFLEGE Um Zugang zum Hinterrad, Motor und Steckverbindungen zu erhalten verwenden Sie eine Münze um die rote Abdeckkappe zu lösen, um dann die Kunststoffabdeckung abnehmen zu können.
- Seite 33 WARTUNG & PFLEGE...
- Seite 34 Wir freuen uns den SXT Budy (Inokim light) als leichtesten Scooter in der Inokim Produktpaltette und mit dem besten Fahrverhalten vorstellen zu können. Wir haben den SXT Buddy so angepasst & gestaltet, dass er sich perfekt in Dein tägliches Leben integrieren lässt.
- Seite 36 BUDDY...
- Seite 70 BUDDY...
- Seite 104 ® SXT SCOOTERS BY POL - PLANET E.K. BAHNHOFSTR. 1B 79539 LÖRRACH TEL: +49 (0)7621- 916 148 0 EMAIL: INFO@SXT-SCOOTERS.DE WEB: WWW.SXT-SCOOTERS.DE...
