Einführung
SVGA
XGA
WXGA
 Monitor-Durch-
schleifen wird nur
für VGA-In/
SCART unter-
stützt.
8
Deutsch

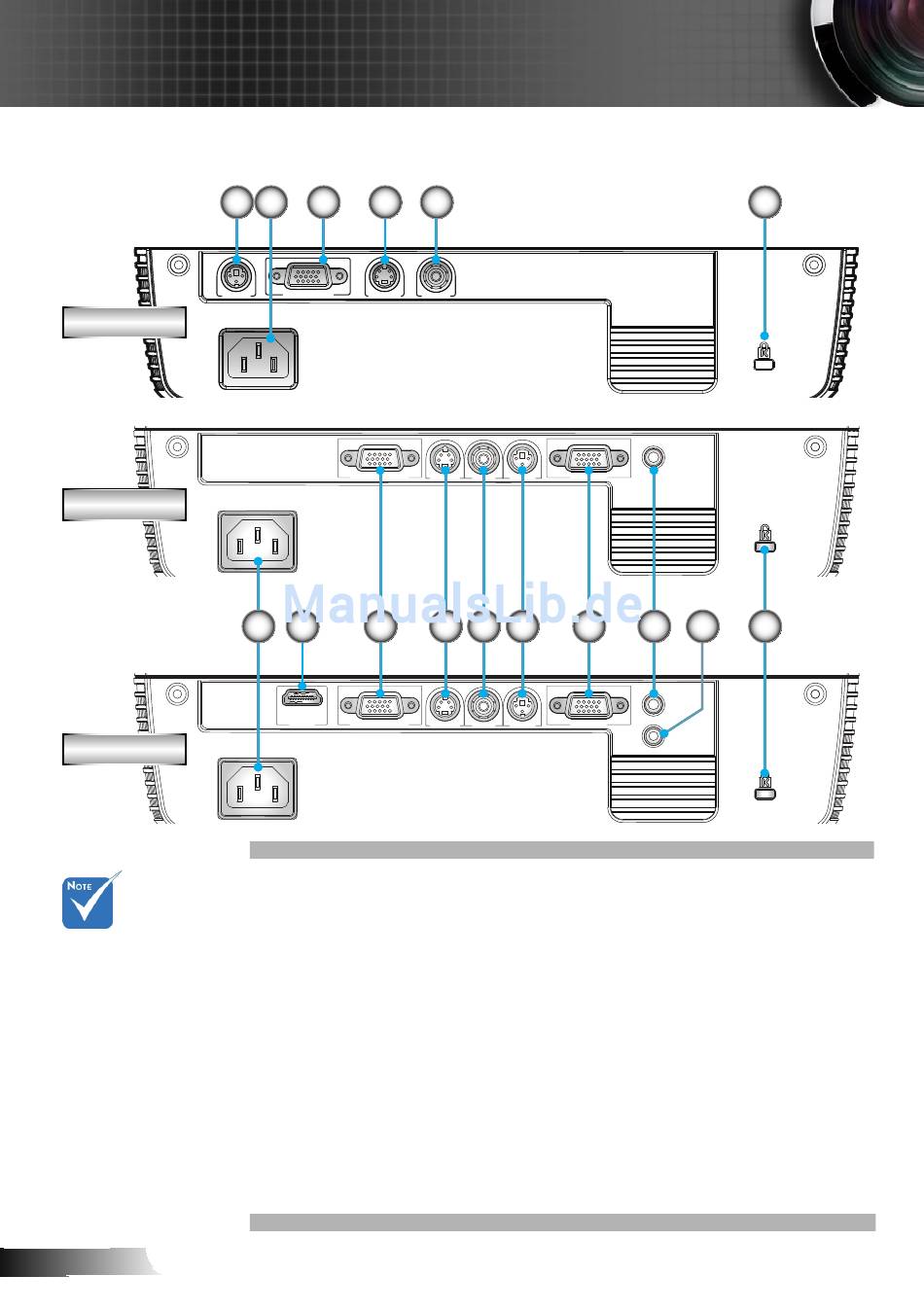

Ein- und Ausgänge
1 2 3 4
VGA-IN/SCART
RS232 S-VIDEO
VGA1- IN / SCART
2 7 3
HDMI VGA1- IN / SCART
1. RS-232-Anschluss (3-Pin DIN Typ)
2. Netzanschluss
3. VGA-In/SCART-Anschluss
(Analoges PC-Signal/Component Video-Eingang/HDTV/
YPbPr/SCART)
4. S-Video-Eingang
5. Composite Video-Eingang
6. Anschluss für Kensington™-Schloss
7. HDMI-Anschluss
8. VGA-Ausgangsanschluss (Monitor-Schleifenausgang)
9. Audioeingang (3,5 mm-Klinkenbuchse)
10. Audioausgang (3,5 mm-Klinkenbuchse)
5
VIDEO
S-VIDEO VIDEO RS232 VGA-OUT
4 5 1 8
VGA-OUT
S-VIDEO VIDEO RS232
6
AUDIO-IN
9 10 6
AUDIO-IN
AUDIO-OUT
