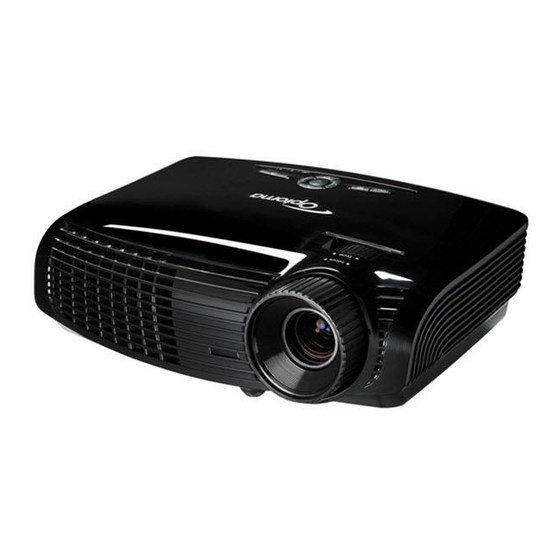

Verwandte Anleitungen für Optoma EX542i
Inhaltszusammenfassung für Optoma EX542i
-
Seite 1: Inhaltsverzeichnis
ANZEIGE ......................31 EINSTL........................ 35 Optionen ......................45 Anhänge ....................48 Problemlösung.....................48 Projektorstatusanzeige ................51 Fernbedienung ....................52 Auswechseln der Lampe ................53 Kompatible Modi ..................55 Liste mit RS232-Befehlen und Protokollfunktionen ........57 Deckenmontage ..................61 Optoma weltweite Niederlassungen ............62 Bestimmungen und Sicherheitshinweise .............64 Deutsch... -
Seite 2: Benutzungshinweise
Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Nehmen Sie vor dem Einsenden Ihres Gerätes zu Reparaturzwecken bitte Kontakt mit Optoma auf. 7. Lassen Sie keine Gegenstände oder Flüssigkeiten in das Geräteinnere eindringen. Sie können dadurch mit gefährlicher Hochspannung in Berührung kommen oder einen Kurzschluss zwischen den Teilen... -
Seite 3: Vorsichtsmaßnahmen
Benutzungshinweise Vorsichtsmaßnahmen Befolgen Sie alle Warnhinweise, Vorsichtsmaßnahmen und Wartungshinweise in diesem Handbuch. ▀■ Warnung - Blicken Sie niemals direkt in das Objektiv des Projektors, wenn die Lampe eingeschaltet ist. Das helle Licht kann Ihren Augen schaden. ▀■ Warnung - Der Projektor darf weder Regen noch Feuchtigkeit ausgesetzt werden, andernfalls bestehen Brand- und Stromschlaggefahr. -
Seite 4: Was Sie Tun Sollten
Benutzungshinweise Was Sie tun sollten: Ausschalten des Gerätes und Ziehen des Netzsteckers vor dem Reinigen. Reinigen des Gehäuses mit einem weichen, trockenen Tuch und einem milden Reinigungsmittel. Trennen des Gerätes vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird. Was Sie nicht tun dürfen: Blockieren der Lüftungsöffnungen und -schlitze am Gerät. -
Seite 5: Warnhinweise Für Augen
Benutzungshinweise Warnhinweise für Augen ▀■ Achten Sie stets darauf, niemals direkt in das Projektorobjektiv zu schauen. Stehen Sie möglichst mit dem Rücken zu dem Strahl. ▀■ Wird der Projektor in einem Klassenzimmer verwendet, geben Sie bitte den Schülern/Studenten, die am Projektionsbild auf etwas zeigen sollen, entsprechende Sicherheitsanweisungen. -
Seite 6: Einführung
Einführung Lieferumfang Bitte prüfen Sie die Vollständigkeit des Lieferumfangs. Falls etwas fehlen sollte, wenden Sie sich bitte an das nächste Kundencenter. VGA-Kabel 1,8 m Netzkabel Projektor mit Objektivabdeckung Wegen IR-Fernbedienung 2 x AAA-Batterien unterschiedlicher Einsatzbereiche in den einzelnen Ländern, gibt Dokumentation: es in manchen Regionen... -
Seite 7: Projektor
Einführung Produktübersicht Projektor 1. Bedienfeld 6. Winkelverstellfüße 2. Zoomring 7. Sicherheitssperre 3. Fokusring 8. Eingangs- / Ausgangs- 4. Zoomobjektiv anschlüsse 5. IR-Empfänger 9. Netzanschluss Deutsch... -
Seite 8: Bedienfeld
Einführung Bedienfeld 1. Hilfe 2. Menü 3. Quelle 4. Eingabe 5. Neusynchronisation 6. Power 7. Trapezkorrektur 8. Vier Richtungstasten 9. Betriebs-/Standby-LED 10. Lampenausfall-LED 11. Temperatur-LED 12. IR-Empfänger Deutsch... -
Seite 9: Ein- Und Ausgänge
Einführung Ein- und Ausgänge S-VIDEO VIDEO VGA1-IN / YPbPr / VGA-OUT AUDIO-OUT (S-VIDEO/VIDEO) (VGA 2) (VGA 1) RJ-45 AUDIO3-IN AUDIO2-IN AUDIO1-IN VGA2-IN / SCART / YPbPr RS-232 HDMI 1. RJ-45-Netzwerkanschluss 2. USB-Anschluss (Anschließen an PC zur externen Maussteuerung) HDMI-Anschluss 4. VGA1-In-/YPbPr-/ -Anschluss (Analoges PC-Signal/Component Video-Eingang/HDTV/ YPbPr/Wireless Dongle) - Seite 10 Einführung VGA1-IN / YPbPr / VGA-OUT S-VIDEO VIDEO AUDIO-OUT (S-VIDEO/VIDEO) (VGA 2) (VGA 1) RJ-45 VGA2-IN / SCART / YPbPr RS-232 AUDIO3-IN AUDIO2-IN AUDIO1-IN HDMI 11. Audio 3-Eingang (3,5 mm-Klinkenbuchse) (bei S-Video/Video) 12. Audio 2-Eingang (3,5 mm-Klinkenbuchse) (bei VGA2) 13. Audio 1-Eingang (3,5 mm-Klinkenbuchse) (bei VGA1) 14.
-
Seite 11: Fernbedienung
Einführung Fernbedienung LED-Anzeige 13. Standbild Ein- / Austaste 14. S-Video Seite aufwärts 15. HDMI Rechte Maustaste 16. Helligkeit Vier Richtungs- tasten 17. Menü Neusynchronisation 18. Trapezkorrektur +/- Seite abwärts 19. Quelle Lautstärke +/- 20. Eingabe / Hilfe Drei Dimensionen 21. Linke Maustaste 10. -
Seite 12: Installation
Installation Anschließen des Projektors Verbinden mit dem Computer/Notebook MOLEX VGA1-IN / YPbPr / VGA-OUT S-VIDEO VIDEO AUDIO-OUT (S-VIDEO/VIDEO) (VGA 2) (VGA 1) Wegen R-J45 AUDIO3-IN AUDIO2-IN AUDIO1-IN VGA2-IN / SCART / YPbPr RS-232 HDMI unterschiedlicher Ein- satzbereiche in den einzelnen Ländern, gibt es in manchen Regionen mögli- cherweise anderes... -
Seite 13: Verbinden Mit Videoquellen
Installation Verbinden mit Videoquellen DVD-Player, Digitalempfänger, HDTV-Receiver Composite Video-Ausgang VGA1-IN / YPbPr / VGA-OUT S-VIDEO VIDEO AUDIO-OUT (S-VIDEO/VIDEO) (VGA 1) (VGA 2) R-J45 RS-232 AUDIO3-IN AUDIO2-IN AUDIO1-IN VGA2-IN / SCART / YPbPr HDMI Wegen unterschiedlicher Einsatzbereiche in den einzelnen Ländern, gibt es in manchen Regionen möglicherweise anderes Zubehör. -
Seite 14: Ein-/Ausschalten Des Projektors
Installation Ein-/Ausschalten des Projektors Einschalten des Projektors 1. Entfernen Sie die Objektivabdeckung. 2. Stellen Sie sicher, dass Netzkabel und Signalkabel richtig angeschlossen sind. Wenn die Kabel angeschlossen sind, leuchtet die Betriebs-/Standby-LED gelb. 3. Setzen Sie die Lampe durch Drücken der „ ”-Taste am Bedienfeld des Projektors oder an der Fernbedienung in (*) Bei aktiviertem Betrieb. -
Seite 15: Ausschalten Des Projektors
Installation Ausschalten des Projektors 1. Drücken Sie zum Ausschalten des Projektors die „ ”-Taste auf der Fernbedienung oder am Bedienfeld. Die folgende Meldung wird auf der Leinwand angezeigt. Drücken Sie zum Bestätigen erneut die „ ”-Taste; ansonsten erscheint die Meldung nach 15 Sekunden wieder. Wenn Sie die „... -
Seite 16: Einstellen Des Projektionsbildes
Installation Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes angepasst werden kann. 1. Suchen Sie am Boden des Projektors den höhenverstellbaren Fuß, dessen Höhe Sie ändern möchten. 2. Drehen Sie zum Erhöhen/Ansenken des Projektors die einstellbaren Ringe im bzw. -
Seite 17: Einstellen Von Zoomfaktor/Fokus
Installation Einstellen von Zoomfaktor/Fokus Durch Drehen des Zoomrings können Sie das Projektionsbild vergrößern oder verkleinern. Stellen Sie das Bild durch Drehen des Fokusrings scharf, bis es gut erkennbar angezeigt wird. Die 1,2-fach-Zoom-Serie fokussiert bei einer Entfernung von 1,5 bis 10 Metern. Zoomring Fokusring Einstellen der Bildgröße... -
Seite 18: Bedienung
Bedienung Bedienfeld und Fernbedienung Bedienfeld Verwenden des Bedienfelds Power Siehe „Ein-/Ausschalten des Projektors” auf Seite 14-15. Durch Drücken dieser Taste wird der Projektor automatisch Neusynchronisation mit der Eingabequelle synchronisiert. Eingabe Mit dieser Taste bestätigen Sie Ihre Auswahl. Durch Drücken auf „SOURCE” wählen Sie eine Quelle Signalquelle aus. -
Seite 19: Fernbedienung
Bedienung Fernbedienung Verwenden der Fernbedienung Siehe „Ein-/Ausschalten des Projektors” auf Power Seite 14-15. Mit dieser Taste nutzen Sie den Laser Laserpointer. L-Taste Linke Maustaste. R-Taste Rechte Maustaste. Mit dieser Taste blättern Sie eine Seite nach Seite aufwärts oben. Mit dieser Taste blättern Sie eine Seite nach Seite abwärts unten. - Seite 20 Bedienung Fernbedienung Verwenden der Fernbedienung Drücken Sie zur Auswahl der HDMI- HDMI Quelle „HDMI”. Drücken Sie zum Anhalten des Bildes die Standbild „ ”-Taste. Standbild Durch erneutes Drücken setzen Sie die Wiedergabe fort. Mit dieser Taste schalten Sie Audio und Stummschaltung Video vorübergehend aus/ein.
-
Seite 21: Die Hilfe-Taste Nutzen
Bedienung Die HILFE-Taste nutzen Die HILFE-Funktion gewährleistet eine einfache Einrichtung sowie eine problemlose Bedienung. Drücken Sie zum Öffnen des Hilfemenüs die -Taste am „ ” Bedienfeld. Deutsch... - Seite 22 Bedienung Die Hilfemenü-Taste funktioniert nur, wenn keine Eingangsquelle erkannt wird. Weitere Einzelheiten finden Sie im „Problemlösung”- Abschnitt auf Seite 48 - 51 . Falls keine Eingangsquelle erkannt und die Hilfe-Taste gedrückt wird, erscheinen die folgenden Seiten, die dabei helfen sollen, jegliche Probleme ausfindig zu machen.
- Seite 23 Bedienung Deutsch...
-
Seite 24: Osd-Menüs
Bedienung OSD-Menüs Der Projektor verfügt über mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Die Signalquelle wird automatisch erkannt. Bedienung Drücken Sie zum Öffnen des Bildschirmmenüs die „Menü”-Taste auf der Fernbedienung oder am Projektorbedienfeld. Bei angezeigtem OSD können Sie mit den Tasten Elemente im Hauptmenü... -
Seite 25: Menübaum
Bedienung Menübaum ) „Sättigung” und „Farbton” werden nur im Videomodus unterstützt. ) Die IR-Optionen variieren je nach Modell. ) Die „3D-Sync-In- Die „3D-Sync-In- ★ vertierung“ kann nur ausgewählt werden, wenn 3D aktiv ist. ) „Signal” wird nur bei analogem VGA-Signal (RGB) unterstützt. - Seite 26 Bedienung Menübaum Deutsch...
-
Seite 27: Bild
Bedienung Bild Anzeigemodus Hier fi nden Sie einige für verschiedene Bildtypen optimal angepasste Werkseinstellungen. Präsentation: Optimale Farbe und Helligkeit für PC-Eingaben. Hell: Maximale Helligkeit für PC-Eingaben. Film: Für Heimkino. sRGB: Standardisierte exakte Farbe. Tafel: Wählen Sie diesen Modus für optimale Farbeinstellungen, ... -
Seite 28: Sättigung
Bedienung Bild Kontrast Mit der Kontrast-Funktion wird der Unterschied zwischen den hellsten und dunkelsten Bildteilen festgelegt. Drücken Sie zum Verringern des Kontrasts Drücken Sie zum Erhöhen des Kontrasts auf Schärfe Hier stellen Sie die Bildschärfe ein. Drücken Sie zum Verringern der Schärfe auf ... -
Seite 29: Brilliantcolor
Bedienung Bild | Erweitert Degamma Hier können Sie zur Optimierung der Bildqualität der Eingabe einen feineingestellten Degamma-Wert auswählen. Film: Für Heimkino. Video: Für Video- oder TV-Quellen. Grafiken: Für Bildquellen. PC: Für PC- bzw. Computer-Quellen. BrilliantColor™ Diese Funktion verwendet einen neuen Farbverarbeitungsalgorithmus und Verbesserungen auf der Systemebene, um eine höhere Helligkeit bei realistischen, lebhafteren Farben zu ermöglichen. -
Seite 30: Zurücksetzen
Bedienung Erweitert | Farbeinstell. Farbe Mit diesen Einstellungen können Sie die Farbanteile von Rot, Grün, Blau, Zyan, Magenta und Gelb anpassen. Zurücksetzen Mit „Ja” stellen Sie die Werkseinstellungen der Farbwerte wieder her. Erweitert | Eingabequelle Eingabequelle Mit dieser Option können Sie Eingangsquellen aktivieren/ deaktivieren. -
Seite 31: Anzeige
Bedienung ANZEIGE Format Hier wählen Sie ein bevorzugtes Seitenverhältnis aus. 4:3: Dieses Format eignet sich für 4×3-Eingangsquellen. 16:9-I: Dieses Format eignet sich für 16×9-Eingangsquellen wie auf Breitbildfernseher angepasstes HDTV und DVD. (576i/p) 16:9-II: Dieses Format eignet sich für 16×9-Eingangsquellen wie ... -
Seite 32: Eingabesignal
Bedienung Anzeigefl äche Bildfl äche Eingabesignal Anzeige auf der Leinwand 4:3-Format 16:9 I-Format oder 16:9 II-Format oder Native-Format Deutsch... - Seite 33 Bedienung ANZEIGE Overscan Die Funktion „Overscan” kann das Rauschen von einem Videobild entfernen. Bei der Funktion „Overscan” handelt es sich um das Entfernen des Videokodierungsrauschens am Rand der Videoquelle. Zoom Drücken Sie auf , um das Bild zu verkleinern. um das Bild auf dem Bildschirm zu vergrößern .
- Seite 34 Bedienung EINSTL. | Drei Dimensionen 3D-Modus Aus: Mit „Aus“ schalten Sie die 3D-Einstellungen für 3D-Bilder ab. DLP-Link: Bei der Auswahl „DLP Link“ werden optimierte IR-Optionen Einstellungen für DLP Link-3D-Bilder angewandt. variieren je nach Modell. IR: Bei der Auswahl „IR“ werden optimierte Einstellungen für „3D-Sync.
-
Seite 35: Einstl
Bedienung EINSTL. Projektion Front unten Dies ist die Standardeinstellung. Das Bild wird direkt auf die Leinwand projiziert. „Hinten unten” und Hinten unten „Hinten oben” sind für die Verwendung Wenn diese Option verwendet wird, wird das Bild gespiegelt. einer durchsichtigen Leinwand geeignet. - Seite 36 Bedienung EINSTL. Menüposition Hier stellen Sie die Position des Menüs auf dem Bildschirm ein. Projektor-ID Die ID können Sie im Menü auf einen Wert zwischen 0 und 99 einstellen; diese ID brauchen Sie, wenn Sie den Projektor über RS232 steuern möchten. Auf Seite 58 fi nden Sie eine vollständige Liste mit RS232-Befehlen.
- Seite 37 Bedienung EINSTL. | Signal Die Funktion „Signal” ist nur bei einer analogen Phase VGA-Signalquelle (RGB) verfügbar. Die Funktion synchronisiert die Anzeigesignalfrequenz mit der Grafi kkarte. Wenn das Bild wackelt oder fl immert, können Sie mit dieser Funktion das Problem lösen. Frequenz Hier können Sie die Anzeigedatenfrequenz an die Frequenz Ihrer Computergrafi kkarte anpassen.
-
Seite 38: Sicherheit
Bedienung EINSTL. | Sicherheit Sicherheit Ein: Wählen Sie zur Nutzung der Sicherheitsverifizierung beim Einschalten des Projektors „Ein”. Aus: Wählen Sie „Aus” , um den Projektor ohne Kennwortabfrage einschalten zu können. Sicherheits-Timer Hier können Sie Zeiten (Monat/Tag/Stunde) zur Nutzung des Projektors festlegen. -
Seite 39: Kennwort Ändern
Bedienung EINSTL. | Sicherheit Kennwort ändern Das Kennwort Beim erstmaligen Verwenden: ist beim ersten Mal auf „1234” 1. Mit „ ” legen Sie das Kennwort fest. voreingestellt. 2. Das Kennwort muss aus vier Ziffern bestehen. 3. Stellen Sie das neue Kennwort mit den Zifferntasten an der Fernbedienung ein, bestätigen Sie das Kennwort anschließend mit der Taste „... - Seite 40 Bedienung EINSTL. RS232 RS232: Ermöglicht die RS232-Steuerung eines individuellen Projektors.(Standardeinstellung) Netzwerk: Ermöglicht die Projektorsteuerung über das Netzwerk via Webbrowser (Internet Explorer). Drahtlos „Drahtlos” ist nur bei Mit „Ein” aktivieren Sie die Drahtlos-Funktion. VGA1-Anschluss verfügbar Warnung: Drahtgebundenes VGA ist nicht verfügbar, möglicherweise schaltet sich der...
-
Seite 41: Logo-Aufnahme
Bedienung EINSTL. | Erweitert Logo Mit dieser Funktion legen Sie das gewünschte Startbild fest. Änderungen treten beim nächsten Einschalten des Projektors in Kraft. OPTOMA: Das Standard-Startbild. Benutzer: Nutzen Sie ein eingelesenes Bild von der „Logo- Aufnahme”-Funktion. Logo-Aufnahme Wenn 3D aktiv ist, ... -
Seite 42: Netzwerkstatus
Bedienung EINSTL. | Netzwerk Netzwerkstatus Zeigt den Netzwerkverbindungsstatus. DHCP Mit dieser Funktion wählen Sie den gewünschten Startbildschirm. Wenn Sie die Einstellung ändern, zeigt dies Wirkung, wenn Sie das Bildschirmmenü verlassen und wieder öffnen. Ein: Weist dem Projektor automatisch von einem externen ... -
Seite 43: So Nutze Ich Den Webbrowser Zum Steuern Ihres Projektors
Bedienung So nutze ich den Webbrowser zum Steuern Ihres Projektors 1. Durch Einschalten von DHCP, weist der DHCP-Server automatisch eine IP zu; alternativ können Sie die erforderlichen Netzwerkinformationen manuell eingeben. 2. Wählen Sie dann Übernehmen, drücken Sie zum Abschließen des Konfi gurationsvorgangs die „... - Seite 44 Bedienung Schritt 2: Wählen Sie „Übernehmen”, bestätigen Sie die Funktion mit der „Enter”-Taste oder drücken Sie zum Verlassen auf „Menu”. Schritt 3: Klicken Sie zum Öffnen der Netzwerkverbindungen auf Start > Systemsteuerung > Netzwerk- und Internetverbindungen, klicken Sie dann auf Netzwerkverbindungen. Klicken Sie auf die Verbindung, die Sie konfi gurieren möchten;...
-
Seite 45: Optionen
Bedienung Optionen Source Lock Ein: Der Projektor sucht nur die aktuelle Eingangsverbindung. Aus: Der Projektor sucht nach anderen Signalen, falls das aktuelle Eingangssignal verloren geht. Große Höhe Wenn „Ein” ausgewählt ist, drehen die Lüfter schneller. Diese Funktion ist besonders beim Einsatz in großen Höhen (in denen die Luft recht dünn ist) sinnvoll. -
Seite 46: Direkt Einschalten
Bedienung OPTIONEN | Erweitert Direkt einschalten Wählen Sie zum Aktivieren des „Direkt einschalten”-Modus „Ein”. Der Projektor schaltet sich automatisch ein, sobald er mit Strom versorgt wird; Sie müssen dazu nicht die „ ”-Taste am Bedienfeld des Projektors oder auf der Fernbedienung drücken. Autom. - Seite 47 Bedienung OPTIONEN | LAMPENEINSTL. Lampenstd. Hier wird die Projektionsdauer angezeigt. Hinweis zur Lampe Hier entscheiden Sie, ob die Meldung zur Erinnerung an das Auswechseln der Lampe angezeigt werden soll. Diese Meldung wird angezeigt, wenn die verbleibende Lebensdauer der Lampe 30 Stunden erreicht. Hellmodus STD: Wählen Sie zum Dämmen der Projektorlampe „STD”;...
-
Seite 48: Anhänge
Anhänge Problemlösung Falls Probleme mit Ihrem Projektor auftreten, wenden Sie sich bitte zuerst an die nachstehenden Informationen. Falls ein Problem fortbestehen sollte, wenden Sie sich bitte an Ihren örtlichen Verkäufer oder ein Kundencenter. Es wird kein Bild angezeigt Überprüfen Sie, ob alle Kabel und Stromverbindungen korrekt und ... -
Seite 49: Das Bild Hat Einen Senkrechten Flimmernden Streifen
Anhänge 7. Klicken Sie auf „Alle Hardwarekomponenten dieser Geräteklasse”. Wählen Sie im Feld „Hersteller” die Option „Standardmonitortypen” und dann die benötigte Auflösung aus dem Feld „Modelle” aus. 8. Stellen Sie sicher, dass die Anzeigeauflösung des Montiors 1920 x 1080 oder weniger beträgt. Bei Verwendung eines Notebooks: ... - Seite 50 Anhänge Das Bild ist nicht fokussiert Stellen Sie sicher, dass die Objektivabdeckung entfernt ist. Stellen Sie die Bildschärfe über den Fokusring des Projektors ein. Achten Sie darauf, dass sich die Leinwand in der richtigen Entfernung zum Projektor befindet. Siehe Seite 17. Das Bild ist bei einer 16:9 DVD-Wiedergabe zu langgestreckt.
-
Seite 51: Projektorstatusanzeige
Anhänge Der Projektor reagiert auf keine Steuerung Schalten Sie, wenn möglich, den Projektor aus, ziehen das Netzkabel heraus und warten für mindestens 60 Sekunden, bevor Sie das Netzkabel wieder anschließen. Vergewissern Sie sich, dass die „Tastenfeldsperre” nicht aktiv ist, ... -
Seite 52: Fernbedienung
Anhänge Bildschirmmeldungen Temperaturwarnung: Lüfter versagt: Lampenwarnung: Außerhalb Anzeigebereich: Fernbedienung Die Fernbedienung funktioniert nicht Achten Sie darauf, dass die Fernbedienung sowohl horizontal als auch vertikal mit einem Winkel von ±15 ° auf den IR-Empfänger am Gerät zeigt, wenn Sie die Fernbedienung verwenden. Achten Sie darauf, dass sich keine Hindernisse zwischen der ... -
Seite 53: Auswechseln Der Lampe
Anhänge Auswechseln der Lampe Der Projektor erkennt automatisch die Lebensdauer der Lampe. Wenn das Ende der Lampenlebensdauer näher rückt, wird eine Warnmeldung angezeigt. Wenn Sie diese Meldung sehen, wenden Sie sich bitte baldmöglichst an Ihren Händler oder das nächste Kundendienstzentrum, um die Lampe auszuwechseln. Stellen Sie sicher, dass sich der Projektor mindestens 30 Minuten lang abgekühlt hat, bevor Sie die Lampe auswechseln. - Seite 54 Anhänge Die Schrauben an der Lampenabdeckung und an der Lampe selbst können nicht gelöst werden. Der Projektor lässt sich nicht einschalten, solange die Lampenabdeckung nicht aufgesetzt wurde. Berühren Sie nicht das Glas der Lampe. Durch Fett, das sich von der Haut auf die Lampe überträgt, kann die Lampe zerstört werden.
-
Seite 55: Kompatible Modi
Anhänge Kompatible Modi Computerkompatibilität V. Sync (Hz) H. Frequenz (kHz) Modus Auflösung Analog Digital- Analog Digital- 640 × 350 31,50 31,50 640 × 350 37,90 37,90 640 × 400 37,90 37,90 640 × 480 31,50 31,50 640 × 480 640 ×... -
Seite 56: Videokompatibilität
Anhänge Computerkompatibilität Modus Auflösung V. Sync (Hz) H. Frequenz (kHz) MAC LC 13 Zoll 640 × 480 66,66 34,98 MAC II 13 II Zoll 640 × 480 66,68 35,00 MAC 16 Zoll 832 × 624 74,55 49,73 MAC 19 Zoll 1024 ×... -
Seite 57: Liste Mit Rs232-Befehlen Und Protokollfunktionen
Anhänge Liste mit RS232-Befehlen und Protokollfunktionen RS232-Polzuordnung Funktion Pol-Nr. (auf Projektorseite) Nicht verfügbar Nicht verfügbar ERDE Nicht verfügbar Nicht verfügbar Nicht verfügbar Nicht verfügbar Deutsch... - Seite 58 Anhänge RS232-Protokollfunktionsliste Optoma EX540i/EX542i RS232 Command Table --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Baud Rate : 9600 Note : There is a <CR> after all ASCII commands Data Bits: 8 0D is the HEX code for <CR> in ASCII code Parity: None Stop Bits: 1...
- Seite 59 = 0 (a=30) ~ 10 (a=31 30) --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ~XX82 1 7E 30 30 38 32 20 31 0D Logo Optoma ~XX82 2 7E 30 30 38 32 20 32 0D User ~XX83 1 7E 30 30 38 33 20 31 0D...
- Seite 60 FW version e : Display mode 0/1/2/3/4/5/7/8/9 None/Presentation/Bright/Movie/sRGB/User/ Blackboard/Classroom/3D ~XX151 1 7E 30 30 31 35 31 20 31 0D Model name n:6/7=EX540i/EX542i ~XX108 1 7E 30 30 31 30 38 20 31 0D Lamp Hours OKbbbb bbbb: LampHour ~XX108 2...
-
Seite 61: Deckenmontage
Anhänge Deckenmontage 1. Bitte verwenden Sie unser Deckenmontageset zur Installation, um Schäden an dem Projektor zu vermeiden. 2. Falls Sie ein Deckenmontageset von Dritten nutzen möchten, stellen Sie bitte sicher, dass die Schrauben zur Befestigung des Projektors mit den folgenden Spezifikationen übereinstimmen: Schraubentyp: M3*3 ... -
Seite 62: Optoma Weltweite Niederlassungen
Bâtiment E Tel: +33 1 41 46 12 20 81-83 avenue Edouard Vaillant Fax: +33 1 41 46 94 35 92100 Boulogne Billancourt, France Service : savoptoma@optoma.fr Spain C/ José Hierro,36 Of. 1C Tel: +34 91 499 06 06 28522 Rivas VaciaMadrid,... - Seite 63 サポートセンター: Taiwan 5F., No. 108, Minchiuan Rd. Tel : +886-2-2218-2360 Shindian City, Fax: +886-2-2218-2313 Taipei Taiwan 231, R.O.C. Service : services@optoma.com.tw www.optoma.com.tw asia.optoma.com Hong Kong Unit A, 27/F Dragon Centre, 79 Wing Hong Street, Tel: +852-2396-8968 Cheung Sha Wan,...
-
Seite 64: Bestimmungen Und Sicherheitshinweise
Anhänge Bestimmungen und Sicherheitshinweise Dieser Anhang führt die allgemeinen Hinweise zu dem Projektor auf. FCC-Hinweis Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohnanlagen zu gewährleisten. -
Seite 65: Remarque À L'intention Des Utilisateurs Canadiens
Anhänge Betriebsbedingungen Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: 1. Das Gerät darf keine schädlichen Interferenzen verursachen. 2. Das Gerät muss alle empfangenen Interferenzen, die eventuell einen unerwünschten Betrieb verursachen, annehmen. Hinweis: Anwender in Kanada Dieses Digitalgerät der Klasse B erfüllt die Richtlinien der Canadian ICES-003.
