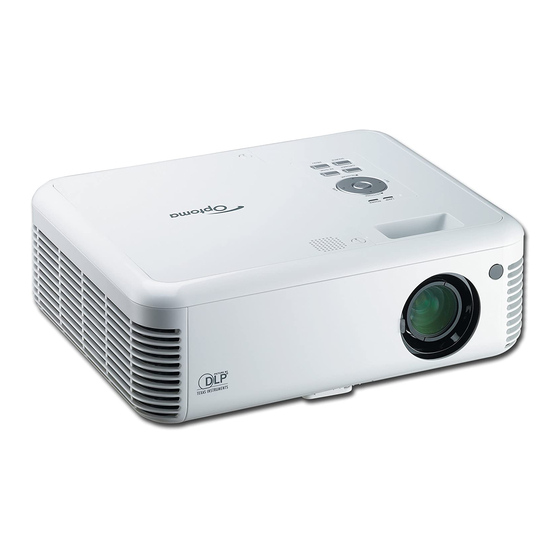

Optoma EX774N Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Optoma Anleitungen
  4. Beamer
  5. EX774N
  6. Bedienungsanleitung

Optoma EX774N Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für EX774N:
Inhaltsverzeichnis

Quicklinks

Inhaltsverzeichnis.............................................................................................................. 1
Benutzungshinweise. . ........................................................................................................ 2
Sicherheitsinformationen. . ............................................................................................................2
Vorsichtsmaßnahmen. . ..................................................................................................................4
Sicherheitshinweise.zum.Schutz.der.Augen.............................................................................6
Einführung.......................................................................................................................... 7
Paketübersicht................................................................................................................................8
Produktübersicht...........................................................................................................................9
Haupteinheit. . ..................................................................................................................................................................................9
Bedienteil.......................................................................................................................................................................................10
Rückansicht. . ..................................................................................................................................................................................11
Fernbedienung..............................................................................................................................................................................12
Inbetriebnahme................................................................................................................ 13
Anschließen.des.Projektors........................................................................................................13
Verbindung.mit.dem.PC./.Notebook. . ......................................................................................................................................13
Verbindung.mit.den.Videoquellen............................................................................................................................................14
Ein.-.und.Ausschalten.des.Projektors......................................................................................15
Einschalten.des.Projektors. . .........................................................................................................................................................15
Ausschalten.des.Projektors.........................................................................................................................................................16
Warnhinweis.................................................................................................................................................................................16
Einstellen.des.Projektionsbildes................................................................................................17
Einstellen.des.Höhenniveaus.des.Projektors. . ..........................................................................................................................17
Einstellen.der.Projektionsbildgröße. . .........................................................................................................................................18
Einstellen.der.Projektionsbildgröße. . .........................................................................................................................................19
Einstellen.der.Projektionsbildgröße. . .........................................................................................................................................20
Benutzereinstellungen. . ................................................................................................... 21
Bedienteil.und.Fernbedienung..................................................................................................21
Bildschirmanzeigemenüs. . ..........................................................................................................24
Bedienerhinweise. . ........................................................................................................................................................................24
Benutzereinstellungen.................................................................................................................................................................25
BILD...............................................................................................................................................26
ANZEIGE......................................................................................................................................31
SYS-EINSTL..................................................................................................................................33
OPTIONEN. . .................................................................................................................................43
LAN_RJ45.(nur.RJ45-Modell). . ...................................................................................................48
Anhang.............................................................................................................................. 51
Fehlersuche...................................................................................................................................51
Bildprobleme.................................................................................................................................................................................51
Unterbrechungsprobleme. . ..........................................................................................................................................................53
Projektorstatusanzeige.................................................................................................................................................................54
Probleme.mit.der.Fernbedienung..............................................................................................................................................55
Audioprobleme.............................................................................................................................................................................55
Lampentausch...............................................................................................................................................................................56
Reinigen.des.Projektors. . .............................................................................................................57
Kompatibilitätsmodi. . ..................................................................................................................58
RS232.Befehle. . ..............................................................................................................................60
RS232.Protokoll-.und.funktionale.Liste. . ..................................................................................61
Deckeninstallation.......................................................................................................................64
Optoma.weltweite.Niederlassungen........................................................................................65
Bestimmungen.und.Sicherheitshinweise.................................................................................67
Betriebsbedingungen. . .................................................................................................................68

Inhaltsverzeichnis


Inhaltsverzeichnis
loading

Verwandte Anleitungen für Optoma EX774N

Inhaltszusammenfassung für Optoma EX774N

  • Seite 1: Inhaltsverzeichnis

    Bedienerhinweise..................................24 Benutzereinstellungen.................................25 BILD...............................26 ANZEIGE............................31 SYS-EINSTL..........................33 OPTIONEN...........................43 LAN_RJ45.(nur.RJ45-Modell).....................48 Anhang..........................51 Fehlersuche...........................51 Bildprobleme....................................51 Unterbrechungsprobleme................................53 Projektorstatusanzeige.................................54 Probleme.mit.der.Fernbedienung..............................55 Audioprobleme.....................................55 Lampentausch....................................56 Reinigen.des.Projektors.......................57 Kompatibilitätsmodi........................58 RS232.Befehle..........................60 RS232.Protokoll-.und.funktionale.Liste..................61 Deckeninstallation........................64 Optoma.weltweite.Niederlassungen..................65 Bestimmungen.und.Sicherheitshinweise.................67 Betriebsbedingungen........................68...

  • Seite 2: Benutzungshinweise

    Benutzungshinweise Sicherheitsinformationen Das.Symbol.mit.dem.stilisierten.Blitz.in.einem.gleichseitigen.Dreieck.ist.ein. Hinweis.für.den.Benutzer.auf.das.Vorhandensein.von.nichtisolierten.Leitern. mit.gefährlicher.Berührungsspannung.innerhalb.des.Gerätegehäuses,.die. groß.genug.sein.kann,.einen.elektrischen.Schlag.bei.Personen.zu.bewirken. Das.Symbol.mit.dem.Ausrufungszeichen.in.einem.gleichseitigen.Dreieck. ist.ein.Hinweis.für.den.Benutzer.auf.das.Vorhandensein.von.Betriebs-.und. Wartungsvorschriften,.die.zu.den.mit.dem.Gerät.gelieferten.Unterlagen. gehören. ACHTUNG:.ZUR.VERMEIDUNG.VON.RISIKEN.WIE.FEUER.ODER.ELEKTRISCHEN. SCHLÄGEN.ACHTEN.SIE.BITTE.DARAUF,.DEN.PROJEKTOR.KEINESFALLS. REGEN.ODER.FEUCHTIGKEIT.AUSZUSETZEN..ES.SIND.GEFÄHRLICHE. BERÜHRUNGSSPANNUNGEN.IM.GERÄTEINNEREN.VORHANDEN..ÖFFNEN.SIE. DAS.GERÄT.NICHT.. ÜBERLASSEN.SIE.WARTUNGSARBEITEN.ENTSPRECHEND.QUALIFIZIERTEM. PERSONAL. Emissionsgrenzen.der.Klasse.B Dieses.digitale.Klasse.B.–.Gerät.erfüllt.alle.Anforderungen.der.kanadischen. Gerätestandards.hinsichtlich.interferenzerzeugender.Geräte. Wichtige.Sicherheitshinweise Lesen.Sie.diese.Hinweise.bevor.Sie.den.Projektor.benutzen. Bewahren.Sie.diese.Hinweise.auch.zur.späteren.Einsichtnahme.auf. Befolgen.Sie.alle.Hinweise. Stellen.Sie.das.Gerät.gemäß.der.Herstellerempfehlungen.auf: Decken Sie keine Belüftungsöffnungen ab..Zur.Sicherstellung.des. ordnungsgemäßen.Betriebs.und.zur.Vermeidung.von.Überhitzung. stellen.Sie.den.Projektor.bitte.derart.auf,.dass.ungehinderte. Belüftung.möglich.ist..Stellen.Sie.ihn.beispielsweise.nicht.auf. einem.Sofa,.Bett,.Teppich.oder.ähnlich.gearteten.Oberflächen.auf,. da.hierdurch.die.Belüftungsöffnungen.blockiert.werden.können... Betreiben.Sie.das.Gerät.nicht.in.einer.Schutzhülle,.wie.z.B..einem. Buchumschlag.oder.in.einem.Regal,.da.auch.hierdurch.der.Luftstrom. durch.die.Belüftungsöffnungen.blockiert.werden.kann. Benutzen Sie den Projektor nicht in der Nähe von Wasser oder Feuchtigkeit.
  • Seite 3 Benutzungshinweise Überlassen.Sie.alle.Wartungsarbeiten.entsprechend.qualifiziertem. Personal..Wartung.wird.in.allen.Fällen.nötig,.in.denen.der.Projektor. beschädigt.ist,.wie.z.B: Die.Netzanschlussleitung.oder.der.Stecker.ist.beschädigt.  Flüssigkeiten.wurden.über.das.Gerät.verschüttet.oder.Objekte.sind.  hineingefallen. Der.Projektor.wurde.Regen.oder.Feuchtigkeit.ausgesetzt,.arbeitet.  nicht.normal.oder.ist.herunter.gefallen. Versuchen.Sie.nicht,.das.Gerät.selbst.zu.reparieren..Das.Öffnen.oder. das.Entfernen.von.Gehäuseabdeckungen.kann.zur.Berührung.von. gefährlichen.spannungsführenden.Teilen.führen.oder.zu.anderen. Gefahren..Kontaktieren.Sie.bitte.Optoma,.um.eine.autorisierte.Werkstatt. in.Ihrer.Nähe.zu.erfragen. Vermeiden.Sie.das.Eindringen.von.Flüssigkeiten.in.den.Projektor,. da.diese.mit.spannungsführenden.Teilen.in.Kontakt.kommen.und. Kurzschlüsse.verursachen.können..Dies.kann.Feuer.oder.elektrische. Schläge.hervorrufen. Achten.Sie.auf.die.am.Gerätegehäuse.angebrachten.Sicherheitshinweise.. Der.Projektor.darf.nur.durch.entsprechend.qualifiziertes. Servicepersonal.eingestellt.oder.repariert.werden...

  • Seite 4: Vorsichtsmaßnahmen

    Benutzungshinweise Vorsichtsmaßnahmen Bitte.beachten.Sie.alle.in.diesem.Benutzerhandbuch. aufgeführten.Warnungen,.Vorsichtsmaßnahmen.und. Wartungshinweise. ▀■. Warnung.–.Schauen.Sie.nicht.in.die.Linse.des.Projektors,.wenn. die.Lampe.eingeschaltet.ist..Das.grelle.Licht.kann. Augenschäden.hervorrufen. ▀■. Warnung.-. Zur.Risikovermeidung.hinsichtlich.Feuer.und.elektrischen. Schlägen.achten.Sie.bitte.darauf,.den.Projektor.keinesfalls. Regen.oder.Feuchtigkeit.auszusetzen. ▀■. Warnung.–.Bitte.öffnen.oder.demontieren.den.Projektor.nicht,.das.kann. elektrische.Schläge.zur.Folge.haben. ▀■. Warnung.–.Achten.Sie.darauf,.dass.das.Gerät.ausreichend.abgekühlt. ist,.wenn.Sie.die.Lampe.wechseln.und.folgen.Sie.der. Wenn.die.Lampe. Beschreibung.bei.diesen.Arbeitsgängen..Siehe.Seite.56. das.Ende.ihrer. Lebensdauer. ▀■. Warnung.–.Dieser.Projektor.erkennt.die.Lebensdauer.der.Lampe.selbst.. erreicht.hat,. Stellen.Sie.sicher,.dass.die.Lampe.augewechselt.wird,.wenn. lässt.sich.der. Projektor.so.lange. Warnmeldungen.auftauchen. nicht.wieder. einschalten,.bis. ▀■. Warnung.–.Benutzen.Sie.die.Funktion.“Lampe.zurücksetzen“.aus.dem. das.Modul.ersetzt. Bildschirmmenü.“Optionen./.Lampeneinst.“,.nachdem.das. worden.ist..Zum. Lampenmodul.ausgetauscht.wurde.(siehe.Seite.47). Austausch.der. Lampe.folgen.

  • Seite 5: Tun Sie Folgendes

    Benutzungshinweise Tun Sie folgendes: Schalten.Sie.den.Projektor.vor.jeder.Reinigung.aus.  Benutzen.Sie.zur.Reinigung.des.Gehäuses.ein.weiches.Tuch,.das.mit.  einem.milden.Reinigungsmittel.angefeuchtet.wurde. Entfernen.Sie.den.Netzstecker,.wenn.das.Gerät.für.längere.Zeit.nicht.  in.Benutzung.ist. Tun Sie folgendes nicht: Decken.Sie.keine.Belüftungsöffnungen.ab.  Benutzen.Sie.keine.scharfen.Reinigungsmittel,.Wachse.oder.  Lösungsmittel.zur.Reinigung.des.Geräts. Benutzen.Sie.das.Gerät.unter.folgenden.Bedingungen.nicht:  − In.extrem.heißen,.kalten.oder.feuchten.Umgebungen..Stellen.Sie. sicher,.dass.sich.die.Umgebungstemperatur.im.Bereich.von.5. –.40°C,.und.die.relative.Luftfeuchtigkeit.im.Bereich.von.10.–.85.%. (max.).befindet..Kondensatbildung.ist.zu.vermeiden. − .In.Arealen,.die.hohen.Staub-.und.Schmutzbelastungen. ausgesetzt.sind. − In.der.Nähe.von.Geräten,.die.starke.Magnetfelder.erzeugen. − Bei.direkter.Sonnenlichteinwirkung.

  • Seite 6: Sicherheitshinweise.zum.schutz.der.augen

    Benutzungshinweise Sicherheitshinweise. zum. Schutz. der. Augen ▀■. Vermeiden.Sie.zu.jeder.Zeit,.direkt.in.den.Lichtstrahl.den.Projektors.zu. blicken. ▀■. Vermeiden.Sie.so.gut.wie.möglich,.Ihr.Gesicht.in.Richtung.des. Lichtstrahls.zu.bewegen..Wenden.Sie.sich.immer.vom.Strahl.ab. ▀■. Es.wird.empfohlen,.einen.Zeigestab.oder.einen.Laserpointer.für. Präsentationszwecke.zu.verwenden,.damit.der.Vortragende.nicht.in. den.Strahl.hineintreten.muss. ▀■. Stellen.Sie.sicher,.dass.das.Projektionsfeld.zwischen.Projektoren.und. Schirmfläche immer außerhalb der Reichweite der Zuschauer liegt. Damit.wird.vermieden,.dass.der.Vortragende.beim.Blick.auf.das. Publikum.auch.gleichzeitig.in.den.Projektor.schauen.muss..Die.beste. Art,.dies.zu.erreichen,.ist.die.Deckenmontage.des.Projektors..Das.ist.in. jedem.Fall.besser.als.diesen.auf.den.Tisch.oder.den.Fußboden.zu.stellen. ▀■. Wenn.der.Projektor.in.einem.Klassenzimmer.benutzt.wird,.achten.Sie. auf.das.richtige.Verhalten.der.Schüler,.wenn.diese.am.Bildschirm.etwas. erklären.sollen.. ▀■. Damit.die.anzuwendende.Lampenleistung.minimal.gehalten.werden. kann,.benutzen.Sie.bitte.Verdunkelungsmöglichkeiten.im.Raum.zur. Reduzierung.des.Umgebungslichts.

  • Seite 7: Einführung

    Einführung Leistungsmerkmale.des.Produkts Dieses.Produkt.ist.ein.Einzelchip-DLP -Projektor.der.Serie.0,55”/0,7”.XGA. ® und.der.Serie.0,65”.WXGA..Hervorzuhebende.Leistungsmerkmale.sind: Texas.Instruments.Einchip.DLP .Technologie ®  Computer.Kompatibilität:  Apple.Macintosh,.iMac.und.VESA.Standards: UXGA,.SXGA+,.SXGA,.WXGA,.WUXGA,.XGA,.SVGA,.VGA Videokompatibilität:  NTSC,.NTSC4.43  PAL/PAL-M/PAL-N/SECAM  Kompatibel.mit.SDTV.und.EDTV  HDTV.-.kompatibel.(720p,.1080i,.1080p)  Auto-Source.Erkennung.mit.benutzerdefinierbaren.Einstellungen  Infrarot.–.Fernbedienung.mit.Laserpointer.und.Maussteuerung  Benutzerfreundliches.Mehrsprachen.-.Bildschirmmenü  Spezielle.digitale.Trapezkorrektur.und.hochqualitative.  Vollbildschirm.-.Neuskalierung Benutzerfreundliches.Bedienteil  Ein.eingebauter.Lautsprecher.mit.3.Watt.–.Verstärker  Macintosh.und.PC.-.kompatibel ...

  • Seite 8: Paketübersicht

    Einführung Paketübersicht Dieser.Projektor.wird.mit.allen.unten.aufgeführten.Einzelteilen.geliefert.. Überprüfen.Sie.die.Vollständigkeit.Ihres.Geräts..Setzen.Sie.sich.umgehend. mit.Ihrem.Händler.in.Verbindung,.wenn.sie.etwas.vermissen.sollten. DVI-I Projektor.mit.Objektivschutz Infrarot.-.Fernbedienung (mit.2.Stck..AAA.Batterien) Composite-Kabel. Netzleitung,.1,8m. VGA.Kabel,.1,8m. USB.Kabel,.1,8m. (RCA) lang lang lang Infolge. unterschiedlicher. Tragetasche RGB.zu.Component. SCART.zu.RGB.&. Anwendungen.in. Adapter.(optional) S-Video.Adapter. jedem.Land,.kann. (optional) sich.dies.auch.in. unterschiedlichem. Zubehör. widerspiegeln. Dokumentation: þ ..Bedienungsanleitung þ ..Garantiekarte þ ..Schnellstartkarte þ ..WEEE.-.Karte...

  • Seite 9: Produktübersicht

    Einführung Produktübersicht Haupteinheit 1. Bedienteil 8. Befestigungsschrauben 2. Zoom 9. Rückseite.-. Infrarotempfänger 3. Fokus 10. Port.-.Verbindungen. (abhängig.vom.Modell.kann. 4. Vorderseite.- die.RJ45-Funktion.verfügbar. Infrarotempfänger sein) 5. Linse 11. Netzsteckdose 6. Objektivschutz 12. Ein/Aus-Taste 7. Ausfahrfuß 13. Kensington™.Schloss...

  • Seite 10: Bedienteil

    Einführung Bedienteil LAMP POWER ENTER POWER AV-MUTE MENU VOLUME 11 10 1. TRAPEZKORREKTUR. 7. ENTER 2. QUELLE 8. AV.–.STUMM 3. LAMPEN.LED 9. LAUTSTÄRKE 4. TRAPEZKORREKTUR. 10. MENÜ 5. NETZ.LED 11. NETZSCHALTER 6. RE-SYNC...

  • Seite 11: Rückansicht

    Einführung Rückansicht 11 10 1. Rückseite.-.Infrarotempfänger 2. DVI-I-Anschluss 3. VGA.Eingang/.SCART/.YPbPr.Anschluss 4. VGA-Ausgang 5. Anschluss.für.S-Videoeingang 6. Anschluss.für.Video-Eingang 7. Anschluss.für.Audioeingang .(links.und.rechts) 8. Audio-Eingang 9. Audioausgang 10. USB.Anschluss. (für.Fernsteuermaus.–.Funktion.zum.PC.zu.verbinden) 11. +12V-Relais RJ-45-Anschluss. (abhängig.vom.Modell.kann.die.RJ45-Funktion. verfügbar.sein) 13. RS-232.Anschluss 14. Netzsteckdose 15. Ein/Aus-Taste 16. Kensington™.Schloss...

  • Seite 12: Fernbedienung

    Einführung Fernbedienung Netz.Ein/Aus Laser.–.Knopf Seite.hoch.scrollen Maus.-.Rechtsklick Vierdirektional. Auswahltasten Re-Sync Seite.herunter.scrollen Lautstärke.+/- 10. Zoom 11. AV.Stumm 12. Videoquelle 13. VGA.-.Quelle 14. Bild.stoppen 15. S.–.Video.–.Quelle 16. DVI-I 17. Helligkeit 18. Menü DVI-I 19. Trapezkorrektur.+/- 20. Quelle 21. Enter 22. Maus.-.Linksklick 23. PC/Maus.-.Steuerung 24 14 24.

  • Seite 13: Inbetriebnahme

    Inbetriebnahme Anschließen.des.Projektors Verbindung.mit.dem.PC./.Notebook v. Infolge. unterschiedlicher. Anwendungen.in. jedem.Land,.kann. sich.dies.auch.in. unterschiedlichem. Zubehör. widerspiegeln. 1. RS-232.Kabel 2. DVI-I-Kabel 3. VGA.Kabel 4. RGB-Ausgang 5. USB.Kabel 6. Audio-Eingang.(RCA.Typenkabel) 7. Audio-Eingang.(Mini-Buchse) 8. +12V-Relais-Kabel 9. RJ45-Kabel. (abhängig.vom.Modell.kann.die.RJ45-Funktion.verfügbar.sein) 10. Netzleitung...

  • Seite 14: Verbindung.mit.den.videoquellen

    Inbetriebnahme Verbindung.mit.den.Videoquellen v.Infolge. DVI-I unterschiedlicher. Relay Anwendungen.in. jedem.Land,.kann. sich.dies.auch.in. unterschiedlichem. Zubehör. widerspiegeln. 1. Netzleitung 2. Component.–.Kabel.(optional) 3. RGB.zu.Component.Adapter.(optional) 4. VGA.Kabel 5. RCA.–.Audio.Typenkabel.(optional) 6. SCART.zu.RGB.&.S-Video.Adapter.(optional) 7. S-Video.–.Kabel.(optional) 8. Audioausgang.–.RCA.Typenkabel.(optional) 9. Composite.Videokabel...

  • Seite 15: Ein.-.Und.ausschalten.des.projektors

    Inbetriebnahme Ein.–.und.Ausschalten.des.Projektors Einschalten.des.Projektors Öffnen.Sie.das.Objektiv.. u Schließen.Sie.das.Netzkabel.an.den. Projektor.an.[A]..Schließen.Sie.das. andere.Ende.des.Netzkabels.an.eine. Netzsteckdose.an..Schalten.Sie.[B].von. (O).auf.(.—.).. Die..LED-Anzeigen.POWER.und.LAMP.beginnen.am.Projektor.zu. leuchten..Stellen.Sie.sicher,.dass.die.LED-Anzeige.LAMP.dauerhaft. orangefarben.leuchtet.(nicht.blinkt),.und.dass.die.LED-Anzeige.POWER. v. Schalten.Sie. dauerhaft.grün.leuchtet.(nicht.blinkt)..Drücken.Sie.dann.auf.die. zuerst.den. NETZSCHALTER,.um.den.Projektor.einzuschalten. v .. Projektor.ein. Der.Startbildschirm.wird.in.ca..10.Sekunden.angezeigt. und.wählen. Sie.danach.die. Schalten.Sie.Ihre.Quelle.ein.(PC,.Notebook,.Videoabspielgerät,.usw.).. Signalquellen. Der.Projektor.erkennt.die.Quelle.automatisch. aus. Wenn.Sie.mehrere.Quellen.zur.gleichen.Zeit.zum.Gerät.hin.  verbinden,.dann.drücken.Sie.zur.Umschaltung.der.Eingänge.die. Taste.QUELLE.am.Bedienteil.oder.an.der.Fernbedienung.

  • Seite 16: Ausschalten.des.projektors

    Inbetriebnahme Ausschalten.des.Projektors Drücken.Sie.den.NETZSCHALTER ,.um.die.Projektionslampe. auszuschalten..Eine.Mitteilung.wird.am.Bildschirm.angezeigt. Drücken.Sie.den.NETZSCHALTER .nochmals.zur.Bestätigung,. andernfalls.erlischt.die.Anzeige.nach.15.Sekunden. Die.Belüftungsventilatoren.laufen.im.Abkühlzyklus.noch.ca..10. Sekunden.weiter..Wenn.die.LAMPEN.LED.dauerhaft.orangefarben. leuchtet.(nicht.blinkt).und.die.NETZ.LED.dauerhaft.grün.leuchtet.(nicht. blinkt),.befindet.sich.der.Projektor.im.Standby-Modus.. Wenn.Sie.den.Projektor.wieder.einschalten.möchten,.müssen.Sie.den. kompletten.Abkühlzyklus.bis.zum.Wechsel.in.den.Standby.–.Modus. erst.abwarten..Einmal.im.Standby.–.Modus,.drücken.Sie.einfach.auf.den. NETZSCHALTER,.um.den.Projektor.wieder.einzuschalten. Schalten.Sie.das.Gerät.am.Netzschalter.aus..Trennen.Sie.das.Netzkabel. vom.Netz.und.vom.Projektor. Schalten.Sie.den.Projektor.nicht.unmittelbar.nach.dem.Ausschaltvorgang. gleich.wieder.an. Warnhinweis Wenn.die.NETZ.LED.fünfmal.(5).hintereinander.blinkt,.schaltet.sich.der.  Projektor.automatisch.ab..Wenden.Sie.sich.an.Ihren.Händler.vor.Ort. oder.an.ein.Servicecenter..Siehe.Seiten.65-66. Wenn.die.NETZ.LED.dreimal.hintereinander.blinkt,.schaltet.sich.der.  Projektor.automatisch.ab..Unter.Normalbedingungen.kann.der.Projektor. nach.der.Abkühlphase.wieder.eingeschaltet.werden..Wenn.das.Problem. weiterhin.bestehen.bleibt,.wenden.Sie.sich.an.Ihren.Händler.vor.Ort. oder.an.ein.Serviccenter..Siehe.Seiten.65-66. Wenn.die.NETZ.LED.sechsmal.(6).blinkt.und.gleichzeitig.die.LAMPEN.  LED.einmal.blinkt,.ist.ein.Lüfter.ausgefallen..Wenden.Sie.sich.an.Ihren. Händler.vor.Ort.oder.an.ein.Servicecenter..Siehe.Seiten.65-66.

  • Seite 17: Einstellen.des.projektionsbildes

    Inbetriebnahme Einstellen.des.Projektionsbildes Einstellen.des.Höhenniveaus.des.Projektors Der.Projektor.ist.mit.einem.Ausfahrfuß.zur.Einstellung.der.Bildhöhe. ausgestattet. Bild.nach.oben.verschieben: Drücken.Sie.den.Ausfahrknopf. u . Heben.Sie.das.Bild.zum.gewünschten.Höhenwinkel.an. v ,.dann. lassen.Sie.den.Knopf.los,.um.den.Ausfahrfuß.in.seiner.Position.zu. arretieren. Benutzen.Sie.die.Schraube.im.Fuß. w ,.um.den.Bildwinkel.fein. einzustellen.. Bild.nach.unten.verschieben: Drücken.Sie.den.Ausfahrknopf. Senken.Sie.das.Bild.ab,.dann.lassen.Sie.den.Knopf.los,.um.den. Ausfahrfuß.in.seiner.Position.zu.arretieren. Benutzen.Sie.die.Schraube.im.Fuß. w ,.um.den.Bildwinkel.fein. einzustellen.

  • Seite 18: Einstellen.des.zoom./.Fokus.(Serie.0,7".Xga)

    Inbetriebnahme Einstellen.des.Zoom./.Fokus.(Serie.0,7”.XGA) Sie.können.den.Zoom.–.Ring.zum.Aus-.und.Einzoomen.verdrehen..Zur. Fokussierung.des.Bildes.drehen.Sie.am.Fokussierring.bis.das.Bild.klar.ist.. Der.Projektor.hat.einen.Fokussierungsbereich.für.Distanzen.von.3,28.bis. 36,7.Fuß.(1.bis.11,2m). Einstellen.der.Projektionsbildgröße 27,34”. 92,96”. 150,37”. 210,52”. 273,4”. 306,21”. Max. (69,4cm) (236,1cm) (381,9cm) (534,7cm) (694,4cm) (777,8cm) Bildschirm. (Diagonal) 23,43”. 79,68”. 128,89”. 180,45”. 234,35”. 262,47”. Min. (59,5cm) (202,4cm) (327,4cm) (458,34cm) (595,25cm) (666,7cm) Max.. 21,87x16,4”. 74,37x55,77”. 120,3x90,22”. 168,42x126,31”. 218,72x164,04”.

  • Seite 19: Einstellen.des.zoom./.Fokus.(Serie.0,55".Xga)

    Inbetriebnahme Einstellen.des.Zoom./.Fokus.(Serie.0,55”.XGA) Sie.können.den.Zoom.–.Ring.zum.Aus-.und.Einzoomen.verdrehen..Zur. Fokussierung.des.Bildes.drehen.Sie.am.Fokussierring.bis.das.Bild.klar.ist.. Der.Projektor.hat.einen.Fokussierungsbereich.für.Distanzen.von.3,28.bis. 32,8.Fuß.(1.bis.10m). Einstellen.der.Projektionsbildgröße 26,04”. 88,53”. 143,21”. 200,5”. 260,38”. Max. (66,14cm) (224,87cm) (363,76cm) (509,3cm) (661,4cm) Bildschirm. (Diagonal) 22,57”. 76,75”. 124,16”. 173,82”. 225,75”. Min. (57,34cm) (194,95cm) (315,37cm) (441,51cm) (573,4cm) Max.. 20,8x15,6”. 70,82x53,12”. 114,57x85,93”. 160,4x120,3”. 208,31x156,23”. (BxH). (52,9x39,7cm) (179,9x134,9cm) (291x218,3cm) (407,4x305,6cm) (529,1x396,8cm)

  • Seite 20: Einstellen.des.zoom./.Fokus.(Serie.0,65".Wxga)

    Inbetriebnahme Einstellen.des.Zoom./.Fokus.(Serie.0,65”.WXGA) Sie.können.den.Zoom.–.Ring.zum.Aus-.und.Einzoomen.verdrehen..Zur. Fokussierung.des.Bildes.drehen.Sie.am.Fokussierring.bis.das.Bild.klar.ist.. Der.Projektor.hat.einen.Fokussierungsbereich.für.Distanzen.von.3,28.bis. 32,8.Fuß.(1.bis.10m). Einstellen.der.Projektionsbildgröße 30,74”. 104,54”. 169,11”. 236,75”. 307,46”. Max. (78,1cm) (265,5cm) (429,5cm) (601,3cm) (780,9cm) Bildschirm. (Diagonal) 26,68”. 90,72”. 146,75”. 205,45”. 266,82”. Min. (67,7cm) (230,4cm) (372,7cm) (521,8cm) (677,7cm) Max.. 26,07x16,3”. 88,65x55,4”. 143,4x89,63”. 200,76x125,48”. 260,73x162,96”. (BxH). (66,2x41,4cm) (225,2x140,7cm) (364,2x227,7cm) (509,8x318,7cm) (662,2x413,9cm)

  • Seite 21: Benutzereinstellungen

    Benutzereinstellungen Bedienteil.und.Fernbedienung Bedienteil LAMP POWER ENTER POWER AV-MUTE MENU VOLUME Benutzen des Bedienteils Stellt.die.Bild.–.Trapezkorrektur.zum. TRAPEZKORREKTUR. positiven.Wert.hin.ein. ENTER Bestätigt.Ihre.Auswahl. LAMPEN.LED Zeigt.den.Lampenstatus.des.Projektors.an. NETZ.LED Zeigt.den.Status.des.Projektors.an. Bitte.sehen.Sie.im.Abschnitt.“Ein-.und. NETZSCHALTER Ausschalten.des.Projektors”.auf.Seite. 15.nach. AV.–.STUMM Schaltet.Bild.und.Ton.sofort.aus.und.ein. Drücken.Sie.MENÜ,.um.das. Bildschirmmenü.(OSD,.on-screen.display). MENÜ zu.aktivieren..Drücken.Sie.MENÜ. nochmals,.um.das.Bildschirmmenü.(OSD,. on-screen.display).zu.verlassen. Synchronisiert.den.Projektor.automatisch. RE-SYNC zur.Eingangsquelle. Stellt.die.Bild.–.Trapezkorrektur.zum. TRAPEZKORREKTUR. negativen.Wert.hin.ein. Drücken.Sie.QUELLE,.um.ein.Eingangssignal.
  • Seite 22 Benutzereinstellungen Fernbedienung Benutzen der Fernbedienung Bitte.sehen.Sie.im.Abschnitt.“Ein-.und. NETZSCHALTER Ausschalten.des.Projektors”.auf.Seite.15.nach. Zielen.Sie.mit.der.Fernbedienung.auf.die. Laser. Projektionsfläche.und.halten.Sie.diese.Taste,. um.den.Laserpointer.zu.aktivieren. Die.Taste.PC/Mouse.control.kann.zum. Bewegen.der.Maus.genutzt.werden..Die. PC./.Mouse.control Mausfunktion.ist.aktiviert,.wenn.das.USB. –.Kabel.den.Projektor.und.Ihren.PC.verbindet. L.-.Taste. Maus.-.Linksklick R.-.Taste. Maus.-.Rechtsklick Seite.+. Hochscrollen.der.Seite. Seite.-.. Herunterscrollen.der.Seite. Enter.8. Bestätigt.Ihre.Auswahl. Drücken.Sie.Quelle,.um.ein.Eingangssignal. DVI-I Quelle auszuwählen. Synchronisiert.den.Projektor.automatisch.zur. Resynchronisieren. Eingangsquelle. Benutzen.Sie.p.q.t.u.zur.Auswahl. Vierdirektionale von.Menüpunkten.oder.ändern.Sie.die. Auswahltast Einstellungen.zu.Ihrer.Auswahl. Gleicht.die.Bildverwerfung.aus,.die.durch.die. Trapezkorrektur.+/-.
  • Seite 23 Benutzereinstellungen Benutzen der Fernbedienung Drücken.Sie.Menü,.um.das.Bildschirmmenü.(OSD,. on-screen.display).zu.aktivieren..Drücken.Sie.Menü. Menü nochmals,.um.das.Bildschirmmenü.(OSD,.on-screen. display).zu.verlassen. Zoom Drücken.Sie.+/-.zum.Zoomen.eines.Bildes. Drücken.Sie.auf.DVI-I,.um.das.Eingangssignal. DVI-I des.DVI-A-,.DVI-D-.oder.DVI-I-Eingangssteckers. auszuwählen. Drücken.Sie.auf.VGA,.um.das.Eingangssignal.vom. VGA-.Eingangsstecker.auszuwählen. AV.stumm Schaltet.Bild.und.Ton.sofort.aus.und.ein. Drücken.Sie.S-Video,.um.die.S-.Videoquelle. S-Video auszuwählen. Bild.stoppen Drücken.Sie.Bild stoppen,.um.das.Bild.zu.stoppen. DVI-I Drücken.Sie.Video,.um.die.Composite.Videoquelle. Video auszuwählen.

  • Seite 24: Bildschirmanzeigemenüs

    Benutzereinstellungen Bildschirmanzeigemenüs Der.Projektor.besitzt.mehrsprachige.Bildschirmanzeigemenüs,.die.es. Ihnen.ermöglichen,.Bildeinstellungen.und.eine.Vielzahl.von.anderen. Einstellungen.zu.ändern..Der.Projektor.erkennt.die.Quelle.automatisch. Bedienerhinweise Drücken.Sie.Menü.an.der.Fernbedienung.oder.am.Projektortastenfeld,. um.das.Bildschirmmenü.(OSD,.on-screen.display).zu.aktivieren. Wenn.das.Bildschirmmenü.angezeigt.wird,.benutzen.Sie.die.t.u-. Tasten,.um.eine.Auswahl.im.Hauptmenü.zu.treffen..Während.der. Auswahl.auf.einer.Seite.drücken.Sie.bitte.q.oder.Enter,.um.in.ein. Untermenü.zu.gelangen. Benutzen.Sie.die.p.q–.Tasten,.um.die.gewünschte.Auswahl.zu.treffen. und.ändern.Sie.die.Einstellungen.mittels.der.t.u-.Tasten. Wählen.Sie.den.nächsten.einzustellenden.Punkt.im.Untermenü.aus.und. verfahren.Sie.in.der.gleichen.Weise.wie.oben.beschrieben. Drücken.Sie.zur.Bestätigung.die.Enter.–.Taste..Danach.wechselt.die. Bildschirmansicht.zurück.zum.Hauptmenü. Drücken.Sie.Menü.nochmals,.um.das.Bildschirmmenü.zu.verlassen..Der. Projektor.speichert.automatisch.die.neuen.Einstellungen.

  • Seite 25: Benutzereinstellungen

    Benutzereinstellungen Benutzereinstellungen BILD Darstellung Präsentation/Hell/Film/Srgb/Benutzer/Benutzer Helligkeit Kontrast Schärfe Farbsättigung Farbton Farbeinstellung Erweitert Mehr Rot BILD / Farbeinstellung Mehr Grün Mehr Blau Weniger Rot Weniger Grün Weniger Blau Cyan Gelb Magenta Rücksetzen Beenden BILD / Erweitert Weißspitze Degamma Film/Video/Grafiken/PC Farbtemperatur Warmer/Medium/Kalt Farbraum AUTO/RGB/YUV Eingangsquellen...

  • Seite 26: Bild

    Benutzereinstellungen BILD Darstellung Es.gibt.für.verschiedene.Bildtypen.viele.Werksvoreinstellungen. Präsentation—gute.Farbe.und.Helligkeit.vom.PC.–.Eingang.  Hell—maximale.Helligkeit.vom.PC.–.Eingang.  Film—für.Heimkino.  sRGB—standardisierte.Farben.  Benutzer1—Benutzereigene.Einstellungen.  Benutzer2—Benutzereigene.Einstellungen..  Die.anfänglichen.Standardeinstellungen.dieses.Modus'.stammen. vom.Filmmodus..Alle.weiteren.Einstellungsänderungen.durch.den. Benutzer.in.Benutzer1/2.werden.in.diesem.Modus.für.die.zukünftige. Verwendung.gespeichert. Helligkeit Dient.zur.Einstellung.der.Bildhelligkeit. Drücken.Sie.t.zur.Abdunkelung.des.Bildes.  Drücken.Sie.u.zur.Aufhellung.des.Bildes.  Kontrast Der.Kontrast.steuert.den.Unterschied.zwischen.den.hellsten.und.den. dunkelsten.Bildanteilen..Die.Änderung.des.Kontrastes.beeinflusst.den. schwarz-weiß.–.Bildanteil. Drücken.Sie.t.zur.Verminderung.des.Kontrasts.  Drücken.Sie.u.zur.Verstärkung.des.Kontrasts. ...

  • Seite 27: Farbsättigung

    Benutzereinstellungen BILD Schärfe Stellt.die.Bildschärfe.ein. Drücken.Sie.t.zur.Verminderung.der.Schärfe.  Drücken.Sie.u.zur.Verstärkung.der.Schärfe.  Farbsättigung Verändert.ein.Videobild.von.schwarzweiß.bis.zur.vollen.Farbsättigung. Drücken.Sie.t.zur.Verminderung.der.Farbsättigung.des.Bildes.  Drücken.Sie.u.zur.Verstärkung.der.Farbsättigung.des.Bildes.  Farbton Verändert.die.Farbbalance.von.rot.und.grün. Drücken.Sie.t.zur.Verstärkung.des.Grünanteils.im.Bild.  Drücken.Sie.u.zur.Verstärkung.des.Rotanteils.im.Bild.  Farbeinstellung Gehen.Sie.zum.Menüpunkt.Farbeinstellung..Wählen.Sie.die.Rot/Grün/ Blau.–.Verstärkung.für.Helligkeitseinstellungen.und.”weniger”.(Bias).für. Kontraständerungen.des.gesamten.Bildes..Individuelle.Farbänderungen. für.Zyan,.Magenta.und.Gelb.können.ebenfalls.vorgenommen.werden.. Für.mehr.Details.siehe.Seite.28. Erweitert Gehen.Sie.zum.Menüpunkt.Erweitert..Wählen.Sie.die.erweiterten. Anzeigeoptionen.aus,.wie.z.B..Weißspitze,.Degamma,.Farbtemperatur,. Farbraum,.Eingangsquellen,.De-Interlace.und.Ende..Für.mehr.Details. siehe.Seite.29.
  • Seite 28 Benutzereinstellungen BILD | Farbeinstellung Mehr Setzen.Sie.die.RGB.–.Verstärkung.für.die.folgenden.Farben: Rot—erhöhen.oder.verringern.Sie.den.Verstärkungswert.für.rot.  Grün—erhöhen.oder.verringern.Sie.den.Verstärkungswert.für.grün.  Blau—erhöhen.oder.verringern.Sie.den.Verstärkungswert.für.blau.  Weniger Setzen.Sie.RGB.–.Weniger.für.die.folgenden.Farben: Rot—erhöhen.oder.verringern.Sie.den.Wert.für.rot.  Grün—erhöhen.oder.verringern.Sie.den.Wert.für.grün.  Blau—erhöhen.oder.verringern.Sie.den.Wert.für.blau.  Farbe Setzen.Sie.die.Werte.für.die.folgenden.Farben: Gelb—erhöhen.oder.verringern.Sie.den.Farbwert.für.gelb.  Cyan—erhöhen.oder.verringern.Sie.den.Farbwert.für.zyan.  Magenta—erhöhen.oder.verringern.Sie.den.Farbwert.für.magenta.  Rücksetzen Setzen.Sie.alle.Farbwerte.auf.die.Werkseinstellungen.zurück.
  • Seite 29 Benutzereinstellungen BILD | Erweitert Weißspitze Dieses.einstellbare.Merkmal.nutzt.einen.neuen.Farbprozessalgorithmus. sowie.Systemverbesserungen.aus,.um.höhere.Helligkeitswerte.bei. echten,.dynamischeren.Bildfarben..Der.Wertebereich.geht.von.0.bis. 10..Wenn.Sie.eine.höhere.Verstärkung.wünschen,.setzen.Sie.den.Wert. auf.das.Maximum..Zur.Erzielung.eines.ruhigeren.und.natürlicheren. Bildergebnisses.setzen.Sie.den.Wert.auf.das.Minimum. Degamma Dies.gibt.Ihnen.die.Möglichkeit.der.Auswahl.einer.Degamma.–.Tabelle,. die.darauf.abgestimmt.ist,.die.beste.Bildqualität.bezogen.auf.das. Eingangssignal.zu.liefern. Film—für.Heimkino.  Video—für.Video.oder.TV.–.Quelle.  Grafiken—für.Bildquelle.  PC—für.PC-.oder.Computerquelle.  Farbtemperatur Einstellen.der.Farbtemperatur..Kühle.Temperatur,.das.Bild.wirkt.kälter;. mit.warmer.Temperatur.wirkt.das.Bild.wärmer. Farbraum Wählen.Sie.einen.geeigneten.Farbmatrixtyp.aus.AUTO,.RGB,.YUV. Eingangsquellen Gehen.Sie.zum.Untermenü.Eingangsquellen..Wählen.Sie.die.zu.scannenden. Quellen.für.den.Startup.–.Vorgang.aus..Für.mehr.Details.siehe.Seite.30. De-Interlace Drücken.Sie.die.Cursortasten.t.oder.u.zur.Auswahl.der.verschiedenen. De-Interlace.Modi..Diese.Funktion.wandelt.das.Interlace.–.Videosignal. in.ein.progressives.Signal.um. Ein:..Automatische.Umschaltung.zwischen.De-Interlace.Modus.und.  Filmmodus. Aus:.. U mschalten.des.De-Interlace.Modus’.zum.Videomodus.für. ...
  • Seite 30 Benutzereinstellungen BILD | Erweitert | Eingangsquellen Eingangsquellen Eingangsquellen.aktivieren..Drücken.Sie.t.oder.u.innerhalb.des. nächsten.Menüs.wie.untenstehend.und.dann.benutzen.Sie.bitte.die. v. Wenn.alle. Tasten.p.oder.q.zur.Auswahl..Drücken.Sie.zur.Auswahlbestätigung. Quellen. die.Enter.–.Taste..Der.Projektor.wird.nicht.nach.Eingangssignalen. deaktiviert. suchen,.die.nicht.konfiguriert.sind. sind,.kann. der.Projektor. keinerlei.Bilder. anzeigen..Lassen. Sie.zumindest. immer.eine. Quelle.in.der. Auswahl.

  • Seite 31: Anzeige

    Benutzereinstellungen ANZEIGE Suchen Benutzen.Sie.diese.Funktion.zur.Auswahl.Ihres.gewünschten. Bildformats. 4:3:.Dieses.Format.ist.für.4x3.–.Eingangsquellen.vorgesehen,.nicht.  für.Widescreen.TV. 16:9.I.(XGA-Serie)./.16:9.(WXGA-Serie):.Dieses.Format.ist.für.  16x9.–.Eingangsquellen.vorgesehen,.wie.z.B..HDTV.und.DVDs. für.Widescreen.TV. 16:9.II.(XGA-Serie)./.16:10.(WXGA-Serie):.Das.nicht.standardisierte.  Widescreen.–.Bildformat.des.Projektors..Teile.des.Originalbildinhalts. werden.weggeschnitten,.wenn.das.Bildverhältnis.geringer.als.1,67:1.ist. Nativ:.Hängt.von.der.Bildschirmauflösung.ab.  Auto:.Wählt.automatisch.das.geeignete.Format.aus. ...
  • Seite 32 Benutzereinstellungen ANZEIGE Overscan Die.Overscan.–.Funktion.beseitigt.sog..sichtbare.Rauschanteile.in.einem. Videobild..Nutzen.Sie.Overscan.zur.Beseitigung.von.Decodierrauschen. an.den.Seitenrändern.des.Videos. Zoom Drücken.Sie.t.zur.Reduzierung.der.Bildgröße.  Drücken.Sie.u.zur.Vergrößerung.des.projizierten.Bildes.  H..Bildverschieb. Bewegt.das.projizierte.Bild.in.horizontaler.Richtung. Drücken.Sie.t.zur.Bewegung.des.Bildes.nach.links.in.Bezug.zur.  Projektionsfläche. Drücken.Sie.u.zur.Bewegung.des.Bildes.nach.rechts.in.Bezug.zur.  Projektionsfläche. V.Position.(16:9) Bewegt.das.projizierte.Bild.in.vertikaler.Richtung.(nur.im.16:9.–.Format). Drücken.Sie.t.zur.Bewegung.des.Bildes.nach.oben.in.Bezug.zur.  Projektionsfläche. Drücken.Sie.u.zur.Bewegung.des.Bildes.nach.unten.in.Bezug.zur.  Projektionsfläche. Ver..Trapezkor. Drücken.Sie.t.oder.u.zum.Ausgleich.der.vertikalen.Bildverwerfung. und.zur.Erzeugung.eines.normalen.Bildes.

  • Seite 33: Sys-Einstl

    Benutzereinstellungen SYS-EINSTL Sprache Gehen.Sie.zum.Menüpunkt.Sprache..Wählen.Sie.das.mehrsprachige. Bildschirmmenü.(OSD,.on-screen.display).aus..Für.mehr.Details.siehe. Seite.35. Projektion Wählen.Sie.die.Projektionsart.aus: .Vorderseite.Tisch—.  ist.die.Werkseinstellung .Rückseite.Tisch—.  wenn.Sie.diese.Einstellung.wählen,.projiziert.der.Projektor.das. Bild.spiegelbildlich.und.Sie.können.den.Projektor.hinter.einer. halbdurchlässigen.Bildfläche.aufstellen.(Rückwandprojektion). .Vorderseite.Decke—.  wenn.Sie.diese.Einstellung.wählen,.kehrt.der.Projektor.das.Bild.um. und.Sie.können.den.Projektor.an.der.Decke.montieren. .Rückseite.Decke—.  wenn.Sie.diese.Einstellung.wählen,.kehrt.der.Projektor.das.Bild. um.und.projiziert.es.gleichzeitig.spiegelbildlich..Sie.können. den.Projektor.dann.an.der.Decke.montieren.und.hinter.einer. halbdurchlässigen.Bildfläche.betreiben.(Rückwandprojektion). Menüposition Wählen.Sie.Menüposition.im.projizierten.Bild:...

  • Seite 34: Sicherheit

    Benutzereinstellungen SYS-EINSTL Signal Gehen.Sie.zum.Menüpunkt.Signal..Wählen.Sie.die.Projektor.–. Signaleigenschaften.aus..Für.mehr.Details.siehe.Seite.36. Sicherheit Gehen.Sie.zum.Menüpunkt.Sicherheit..Greifen.Sie.auf.die. Sicherheitseinstellungen.des.Projektors.zu..Für.mehr.Details.siehe.Seite.37. Projektor.ID Wählen.Sie.eine.zweistellige.Projektor.ID.aus.dem.Wertebereich.von.0. bis.99. Audio Aufrufen.des.Audio-Menüs..Einrichten.der.Audioeigenschaften..Weitere. Informationen.dazu.finden.Sie.auf.Seite.40. Erweitert Gehen.Sie.zum.Menüpunkt.Erweitert..Aktivieren.Sie.die. Bildschirmmenüanzeige.während.des.Startups..Für.mehr.Details.siehe. Seite.41. RS232.(nur.RJ45-Modell) Ermöglicht.RS232-Steuerung.eines.einzelnen.Projektors. Netzwerk.(nur.RJ45-Modell) Ermöglicht.LAN-Steuerung.des.Projektors.über.einen.Webbrowser. (Internet.Explorer)..Weitere.Informationen.dazu.finden.Sie.auf.Seite.42.
  • Seite 35 Benutzereinstellungen SYS-EINSTL | Sprache Sprache Wählen.Sie.das.mehrsprachige.Bildschirmmenü.(OSD,.on-screen.display). aus..Drücken.Sie.im.Untermenü.auf.ENTER.(. .),.und.wählen.Sie.mit. der.Taste.(t).oder.(u).eine.Sprache.aus.
  • Seite 36 Benutzereinstellungen SYS-EINSTL| Signal Frequenz “Frequenz”.ändert.die.Bildwiederholrate,.um.diese.Frequenz.mit.der. Ihrer.Computergrafikkarte.abzugleichen..Wenn.Sie.einen.vertikalen. flackernden.Balken.sehen,.benutzen.Sie.bitte.diese.Funktion.zur. Einstellungsänderung. Phase “Phase”.synchronisiert.die.Signallaufzeit.der.Anzeige.mit.der. Grafikkarte..Wenn.Sie.eine.instabiles.oder.flackerndes.Bild.sehen,. benutzen.Sie.bitte.diese.Funktion.zur.Einstellungsänderung. H..Position Drücken.Sie.t.zum.Bewegen.des.Bildes.nach.links.  Drücken.Sie.u.zum.Bewegen.des.Bildes.nach.rechts.  V..Position Drücken.Sie.t.zum.Bewegen.des.Bildes.nach.unten.  Drücken.Sie.u.zum.Bewegen.des.Bildes.nach.oben. ...
  • Seite 37 Benutzereinstellungen SYS-EINSTL | Sicherheit Security.Timer Gehen.Sie.zum.Menüpunkt.Security.Timer. Es.wird.kein. Kennwort. Geben.Sie.Monate,.Tage.und.Stunden.ein,.für.die.der.Projektor.ohne. benötigt,.um.auf. Kennworteingabe.benutzt.werden.kann..Das.Verlassen.des.Sys-einstl.–. SYS-EINSTL.|.. Menüs.aktiviert.den.Security.Timer. Sicherheit. Einmal.aktiviert,.benötigt.der.Projektor.ein.Kennwort.bei.den. zuzugreifen,.es.sei. angegebenen.Daten.und.Uhrzeiten.um.den.Einschaltvorgang.zu.starten. denn,.der.Security. und.dem.Benutzer.zu.erlauben,.das.Sicherheitsmenü.aufzurufen. Timer.oder.die. Sicherheitseinstell- Wenn.der.Projektor.in.Benutzung.und.der.Security.Timer.aktiv.ist,. ungen.sind. dann.erscheint.der.folgende.Bildschirminhalt.60.Sekunden.bevor.das. aktiviert. Kennwort.abgefragt.wird.
  • Seite 38 Benutzereinstellungen SYS-EINSTL | Sicherheit Paßwort.ändern v. Wenn.das. Benutzen.Sie.dieses.Untermenü,.um.das.Sicherheitskennwort.des. Kennwort.dreimal. Projektors.zu.ändern.. hintereinander. Wählen.Sie.“Kennwort.ändern”.aus.dem.Sicherheits.–.Untermenü.. falsch.eingegeben. Die.Dialogbox.“Neues.Kennwort.bestätigen”.wird.angezeigt. wurde,.dann. Wählen.Sie.Ja.aus. fährt.das.Gerät. nach.10.Sekunden. automatisch. herunter. Geben.Sie.das.Standard.–.Kennwort.ein.<1>.<2>.<3>.<4>.<5>... Eine.zweite.Kennworteingabe.wird.angezeigt. v. Wenn.die.neuen. Kennwörter. nicht.stimmig. Geben.Sie.zur.Prüfung.das.neue.Kennwort.zweimal.ein. sind,.wird.die. Kennwortein gabeaufford erung.erneut. angezeigt.
  • Seite 39 Benutzereinstellungen SYS-EINSTL | Sicherheit Security.Settings Aktivieren.oder.Deaktivieren.des.Sicherheitskennworts. Aktiviert—das.gegenwärtige.Kennwort.wird.benötigt,.um.den.  Projektor.einzuschalten.und.auf.das.Sicherheitsmenü.zugreifen.zu. können. Deaktiviert—für.keine.Funktion.wird.ein.Kennwort.benötigt.  Wenn.die.Sicherheitseinstellungen.aktiviert.sind,.dann.erscheint.der. folgende.Bildschirminhalt.beim.Startup.und.bevor.der.Zugriff.auf.das. Sicherheitsmenü.freigegeben.wird:...
  • Seite 40 Benutzereinstellungen SYS-EINSTL | Audio Lautstärke Verringern.Sie.mit.t.die.Tonlautstärke. Erhöhen.Sie.mit.u.die.Tonlautstärke. Stumm Zum.Ein-/Ausschalten.des.Tons. Aus—Lautstärke.ist.eingeschaltet.  Ein—Lautstärke.ist.ausgeschaltet.  Audioeingabe Aufrufen.des.Audioeingang-Menüs..Wählen.Sie.als.Audiosignalquelle. mini.Jack/RCA.

  • Seite 41: Logo-Aufnahme

    Benutzereinstellungen SYS-EINSTL | Erweitert Logo Wählen.Sie.die.Bildschirmmenüanzeige.während.des.Startups.. Optoma—der.Standard.–.Startupbildschirm.  Benutzer—kundenspezifischer.Bildschirmausschnitt.unter.  Benutzung.der.Logo.Aufnahme.–.Funktion. Logo-Aufnahme Nehmen.Sie.einen.angezeigten.Bildschirminhalt.auf,.um.diesen.als. Startup.–.Bildschirm.zu.benutzen. Zeigen.Sie.den.gewünschten.Bildschirminhalt.am.Projektor.an. Wählen.Sie.Logo.Aufnahme.aus.dem.Menüpunkt.Erweitert... Ein.Bestätigungsaufforderung.wird.angezeigt. v. Nur.ein.Startup.–. Bildschirm.kann. gespeichert.werden.. Nachfolgende. Aufnahmen. überschreiben.die. vorhergehenden. Wählen.Sie.OK.aus..Bildschirmaufnahme.läuft. Dateien.(höchstens.. Bildschirmaufnahme.erfolgreich.wird.angezeigt..Die. 1,5.MB). Bildschirmaufnahme.ist.als.Benutzer im.Logo.–.Menü.gespeichert. Close.Caption Wählen.des.Closed.Captioning.. Aus–Standardeinstellung.  Ein–Untertitel.werden.angezeigt,.wenn.vorhanden. ...
  • Seite 42 Benutzereinstellungen SYS-EINSTL | Netzwerk Netzwerk Drücken.Sie.auf.Enter,.um.die.Netzwerkeinstellungen.zu.übernehmen.. Bei.einer.erfolgreichen.Verbindung.wird.auf.dem.OSD.das.folgende. Dialogfeld.angezeigt. Netzwerkstatus—Anzeigen.der.Netzwerkinformationen.  DHCP:  Ein:..Dem.Projektor.wird.vom.DHCP-Server.automatisch.eine. IP-Adresse.zugewiesen. Aus:.. D ie.IP-Adresse.wird.manuell.zugewiesen. IP-Adresse—Wählen.Sie.eine.IP-Adresse.  Subnetzmaske—Wählen.Sie.die.Nummer.einer.Subnetzmaske.  Gateway—Wählen.Sie.das.Standard-Gateway.des.Netzwerks,.an.das.  der.Projektor.angeschlossen.ist. DNS—Wählen.Sie.die.DNS-Nummer.  Übernehmen—Drücken.Sie.auf.Enter,.um.die.Einstellung.zu.  übernehmen.

  • Seite 43: Optionen

    Benutzereinstellungen OPTIONEN Source.Lock Legen.Sie.die.gegenwärtige.Quelle.als.die.einzige.verfügbare.Quelle. fest,.auch.wenn.das.Kabel.nicht.verbunden.ist. Ein—nur.die.gegenwärtige.Quelle.wird.als.Eingangsquelle.erkannt.  Aus—alle.Quellen,.die.in.Bild.|.Erweitert.|.Eingangsquellen.  ausgewählt.sind,.werden.als.Eingangsquellen.erkannt. Große.Höhe Stellen.Sie.die.Lüftergeschwindigkeit.entsprechend.der.Umgebung.ein. Ein—erhöht.die.Lüftergeschwindigkeit.für.hohe.Temperaturen,.  Luftfeuchtigkeit.oder.Höhe. Aus—reguläre.Lüftergeschwindigkeit.für.normale.Bedingungen.  Quellinfo.aus Unterdrücken.Sie.Mitteilungen,.die.auf.der.Projektionsfläche.gezeigt. werden. Ein—es.werden.während.des.Betriebs.keine.Statusmitteilungen.auf.  der.Projektionsfläche.angezeigt. Aus—.es.werden.während.des.Betriebs.Statusmitteilungen.auf.der.  Projektionsfläche.angezeigt.
  • Seite 44 Benutzereinstellungen Optionen Tastenfeldsperre Blockiert.die.Tasten.an.der.Projektoroberseite. Ein—ein.Warnhinweis.erscheint.zur.Bestätigung.der.Tastensperre.  Aus—Das.Tastenfeld.des.Projektors.funktioniert.normal.  Hintergrundfarbe Die.gewünschte.Hintergrundfarbe.des.Projektionsbildes.kann.hierdurch. ausgewählt.werden,.wenn.keine.Quelle.erkannt.wird. Erweitert Gehen.Sie.zum.Menüpunkt.Erweitert..Für.mehr.Details.siehe.Seite.45. Lampeneinst. Gehen.Sie.zum.Menüpunkt.Lampeneinstellung..Für.mehr.Details.siehe. Seite.46-47. Rücksetzen Setzen.Sie.alle.Optionen.auf.die.Werkseinstellungen.zurück.
  • Seite 45 Benutzereinstellungen Optionen | Erweitert Direct.Power.On Aktivieren.oder.Deaktivieren.Sie.Direct.Power.On. Ein—der.Projektor.startet.automatisch.wenn.die.Stromversorgung.  zum.Gerät.hin.verbunden.ist. Aus—.der.Projektor.muss.normal.eingeschaltet.werden.  Auto.Aus.(min) Setzt.das.Zeitintervall.zum.automatischen.Herunterfahren..Der. Projektor.schaltet.die.Lampe.nach.15.Minuten.ohne.erkanntes. Eingangssignal.ab..Die.folgende.Warnung.wird.60.Sekunden.vor.dem. Herunterfahren.angezeigt. Zeitsteuerung.(min) Setzt.das.Intervall.für.die.Zeitsteuerung..Der.Projektor.schaltet.nach. der.eingestellten.Zeitdauer,.in.der.keine.Aktivität.stattfindet,.ab. (unabhängig.vom.Signal)..Die.folgende.Warnung.wird.60.Sekunden.vor. dem.Herunterfahren.angezeigt.
  • Seite 46 Benutzereinstellungen Optionen | Lampeneinst. Lampenstd. Zeigt.die.Dauer.in.Stunden.an,.in.denen.die.Lampe.eingeschaltet.war.. Dieser.Punkt.ist.nur.zu.Anzeigezwecken.verfügbar. Lampe.Wechseln Aktivieren.oder.Deaktivieren.des.Erinnerers.zur.Lampenlebensdauer. Ein—ein.Warnhinweis.wird.angezeigt,.wenn.die.verbleibende.  Lampenlebensdauer.geringer.als.30.Stunden.ist. Aus—kein.Warnhinweis.wird.angezeigt.  Helligkeitsmodus Wählen.Sie.den.Lampenhelligkeitsmodus.aus. Hell—ist.die.Standardeinstellung.  STD—Standard.als.geringerer.Hellwert.zur.Lampenschonung. ...

  • Seite 47: Lampe.zurücksetzen

    Benutzereinstellungen Optionen | Lampeneinst. Lampe.zurücksetzen Nach.dem.Austausch.der.Lampe.setzen.Sie.bitte.den.Lebensdauerzähler. der.Lampe.zurück,.um.die.neue.Lampenlebensdauer.akkurat.messen.zu. können. Wählen.Sie.Lampe.zurücksetzen. Ein.Bestätigungsaufforderung.wird.angezeigt. Wählen.Sie Ja.aus,.um.so.den.Lebensdauerzähler.der.Lampe.auf. Null.zu.setzen.

  • Seite 48: Lan_Rj45.(Nur.rj45-Modell)

    Benutzereinstellungen LAN_RJ45.(nur.RJ45-Modell) Für.eine.einfache.Bedienung.verfügt.der.Optoma-Projektor.über. verschiedene.Netzwerk-.und.Fernverwaltungsfunktionen..Die.LAN/ RJ45-Funktion.des.Projektors.über.ein.Netzwerk.wie.die.Fernverwaltung:. Ein-/Ausschalten,.Einstellen.von.Helligkeit.und.Kontrast..Auch.Projektor statusinformationen.wie.Videoquelle,.Ton.ausschalten.usw. LAN_RJ45 Schließen.Sie.ein.RJ45-Kabel.an.den.RJ45-Anschluss.des.Projektors. und.des.PC.(Laptop).an. DVI-I Relay ..RJ45-Anschluss Wählen.Sie.auf.dem.PC.(Laptop).Start.->.Systemsteuerung.->. Netzwerkverbindungen.
  • Seite 49 Benutzereinstellungen Klicken.Sie.mit.der.rechten.Maustaste.auf.Ihre.LAN-Verbindung,. wählen.Sie.Eigenschaften. Wählen.Sie.im.Fenster.Eigenschaften.Allgemein (Registerkarte),.und. dann Internetprotokoll (TCP/IP). Klicken.Sie.auf.Eigenschaften. Geben.Sie.die.IP-Adresse.und.Subnetzmaske.ein,.und.klicken.Sie.auf.OK.
  • Seite 50 Benutzereinstellungen Drücken.Sie.auf.dem.Projektor.auf.die.Taste.MENÜ. Wählen.Sie.OSD->.SYS-EINSTL->.Netzwerk->.Aktiviert. Geben.Sie.Folgendes.ein: IP-Adresse:. 192.168.10.2  Subnetzmaske:.255.255.255.0  Gateway:.. 0.0.0.0  DNS-Server:.. 0.0.0.0  Drücken.Sie.auf.Übernehmen (Eingabe),.um.die.Einstellungen.zu. bestätigen. Rufen.Sie.einen.Webbrowser.auf.(z..B..Microsoft.Internet.Explorer). Geben.Sie.in.der.Adresszeile.die.IP-Adresse.192.168.10.10.ein. Drücken.Sie.auf.Enter. Der. Projektor. ist. jetzt. für. die. Fernverwaltung. eingerichtet.. Die. LAN/ RJ45-Funktion.wird.folgendermaßen.angezeigt.

  • Seite 51: Anhang

    Anhang Fehlersuche Falls.Sie.ein.Problem.an.Ihrem.Projektor.feststellen,.lesen.Sie.bitte.die. folgenden.Informationen..Bitte.kontaktieren.Sie.Ihren.Händler.vor.Ort.oder. Ihre.Servicewerkstatt,.wenn.das.Problem.bestehen.bleibt. Bildprobleme Es erscheint kein Bild auf der Projektionsfläche Stellen.Sie.sicher,.dass.alle.Kabel.und.Anschlüsse.korrekt.mit.dem.  Gerät.verbunden.sind,.wie.im.Abschnitt.Installation.beschrieben. Stellen.Sie.sicher,.dass.die.Anschlussstifte.der.Stecker.nicht.verbogen.  oder.abgebrochen.sind. Prüfen.Sie.nach,.ob.die.Projektionslampe.korrekt.installiert.wurde..  Bitte.sehen.Sie.dazu.im.Abschnitt.Lampe wechseln.nach. Stellen.Sie.sicher,.dass.die.Linsenabdeckung.entfernt.wurde.und.der.  Projektor.eingeschaltet.ist. Nur teilweise angezeigtes, laufendes oder nicht korrekt angezeigtes Bild Drücken.Sie.“Resynchronisieren”.auf.der.Fernbedienung.  Wenn.Sie.einen.PC.benutzen:  Bei.Windows.95,.98,.2000,.XP: Klicken.Sie.auf.Start und.gehen.Sie.zum.Ordner.

  • Seite 52: Das Bild Ist Unscharf

    Anhang Wenn.Sie.ein.Notebook.benutzen:  Beachten.Sie.zuerst.die.oben.aufgeführten.Schritte.zur.Einstellung. der.Bildauflösung.Ihres.Computers. Drücken.Sie.die.Tastenkombination.zur. Ausgangssignalumschaltung..Beispiel:.[Fn]+[F4] Wenn.Sie.Probleme.bei.der.Änderung.der.Auflösung.haben.oder.das. Bild.am.Monitor.stehen.bleibt,.dann.sollten.Sie.alle.Geräte.inklusive. des.Projektors.neu.starten. Der Notebookbildschirm oder der Bildschirm des PowerBook – Computers zeigt Ihre Präsentation nicht an Wenn.Sie.ein.Notebook.benutzen:  Manche.Notebooks.deaktivieren.ihren.eigenen.Bildschirm,.wenn.ein. zweites.Anzeigegerät.angeschlossen.ist..Jedes.Notebook.hält.andere. Herangehensweisen.bereit,.wie.der.eigene.Bildschirm.reaktiviert. wird..Lesen.Sie.die.entsprechenden.Hinweise.im.Benutzerhandbuch. Ihres.Notebooks.für.weiterführende.Informationen Das Bild ist instabil oder flimmert. Benutzen.Sie.die.Funktion Phase zur.Korrektur..Für.mehr.Details. ...

  • Seite 53: Das Bild Ist Zu Klein Oder Zu Groß

    Anhang Das Bild ist bei einer 16:9 DVD – Wiedergabe zu breit gezogen. Wenn..eine.anamorph.aufgezeichnete.DVD.oder.16:9.DVD.wiedergegeben. wird,.zeigt.der.Projektor.das.bestmögliche.Bild.im.16:9.–.Format. an..Wenn.Sie.eine.4:3.DVD.wiedergeben,.dann.ändern.Sie.bitte.die. Formateinstellung.im.Bildschirmmenü.auf.4:3..Wenn.das.Bild.immer.noch. breitgezogen.erscheint,.dann.müssen.Sie.das.Seitenverhältnis.wie.folgt. ändern: Bitte.stellen.Sie.auf.Ihren.DVD.–.Abspielgerät.das.Anzeigeformat.auf.  16:9.(breit).ein. Das Bild ist zu klein oder zu groß Stellen.Sie.den.Zoomring.oben.am.Projektor.ein.  Rücken.Sie.den.Projektor.entweder.näher.an.die.Projektionsfläche.  heran.oder.weiter.von.ihr.weg. Drücken.Sie.die.Taste.[Menü].auf.der.Fernbedienung.oder.am.  Bedienfeld.des.Projektors..Dann.gehen.Sie.zu.Anzeige | Suchen. und.probieren.hier.unterschiedliche.Einstellungen.aus.

  • Seite 54: Projektorstatusanzeige

    Anhang Projektorstatusanzeige Meldung Netz..LED Lampen.LED T1.Temperatur.Übertemperatur Hitzeschaden G794-Fehler T1-Fehler Lampenfehler Ballast-Übertemperatur Ballast-Kreisschaltung.in.Ausgang. erkannt Ende.der.Lampenlebensdauer.erkannt Ballast-Lampe.wurde.nicht.gezündet Lampe.beim.normalen.Betrieb. erloschen Lampe.während.des.Startvorgangs. erloschen Fehler.Ventilator.1.(Lampenventilator) Fehler.Ventilator.2.(Ballast-Lüfter) Fehler.Ventilator.3.(Brenner-Lüfter) Fehler.Ventilator.4.(Netzteilventilator) Lampenfach.offen DMD.Fehler Farbradfehler...

  • Seite 55: Probleme.mit.der.fernbedienung

    Anhang Erinnerungsmeldungen Lampentausch:  Außerhalb.des.Anzeigebereichs:.(Für.mehr.Details.siehe.  nachfolgende.Informationen) Probleme.mit.der.Fernbedienung Wenn.die.Fernbedienung.nicht.funktioniert Achten.Sie.darauf,.dass.die.Fernbedienung.in.einem.Winkel.  innerhalb.±15°.auf.den.Projektor.zeigt. Stellen.Sie.sicher,.dass.sich.keine.Hindernisse.zwischen.der.  Fernbedienung.und.dem.Projektor.befinden..Halten.Sie.den.Abstand. von.kleiner.gleich.7m.(23.ft).zwischen.der.Fernbedienung.und.dem. Projektor.ein. Stellen.Sie.sicher,.dass.die.Batterien.richtig.eingelegt.sind.  Tauschen.Sie.schwache.Batterien.in.der.Fernbedienung.rechtzeitig.aus.  Audioprobleme Es.ist.keine.Tonausgabe.am.Gerät.festzustellen Ändern.Sie.die.Lautstärkeeinstellung.an.der.Fernbedienung.  Ändern.Sie.die.Lautstärke.der.Audioquelle.  Überprüfen.Sie.die.Audio.–.Kabelverbindung.  Testen.Sie.das.Audio.–.Ausgangssignal.der.Quelle.mit.anderen.  Lautsprechern. Geben.Sie.den.Projektor.zur.Überprüfung.in.die.Servicewerkstatt.  Das.Tonsignal.klingt.verzerrt Überprüfen.Sie.die.Audiokabelverbindung.  Testen.Sie.das.Audio.–.Ausgangssignal.der.Quelle.mit.anderen.  Lautsprechern. Geben.Sie.den.Projektor.zur.Überprüfung.in.die.Servicewerkstatt.

  • Seite 56: Lampentausch

    Anhang Lampentausch Wenn.die.Projektionslampe.durchgebrannt.ist,.muss.diese.ausgetauscht. werden...Es.sollte.nur.ein.zertifiziertes.Austauschmodul.verwendet. werden..Sie.können.es.von.Ihrem.örtlichen.Händler.beziehen. Wichtig: Die.Lampe.enthält.Quecksilber.und.sollte.entsprechend.der.örtlichen.  Abfallvorschriften.entsorgt.werden. Vermeinden.Sie,.die.Glasoberfläche.der.neuen.Lampe.zu.berühren,.  da.dies.eine.Verkürzung.ihrer.Lebensdauer.zur.Folge.haben.kann. ACHTUNG: Stellen.Sie.sicher,.dass.Sie.den.Projektor.mindestens.eine.Stunde.vor.  dem.Lampenwechsel.ausgeschaltet.und.vom.Netz.getrennt.haben.. Befolgen.Sie.dies.nicht,.riskieren.Sie.ernsthafte.Verbrennungen. Lösen.Sie.die.beiden.an.der.Lampenabdeckung.eingelassenen. Schrauben. Öffnen.Sie.das.Lampenfach. Entfernen.Sie.die.beiden.Schrauben.vom.Lampenmodul. Klappen.Sie.den.Modulgriff.hoch. Tauschen.Sie.das.Lampenmodul.aus. Führen.Sie.die.Schritte.1.bis.5.in.umgekehrter.Reihenfolge.aus,.um. das.neue.Lampenmodul.einzusetzen.. Nach.dem.Austausch.der.Lampe.setzen.Sie.bitte.den.Lebensdauerzähler. der.Lampe.zurück..Für.mehr.Details.siehe.Seite.47.

  • Seite 57: Reinigen.des.projektors

    Anhang Reinigen.des.Projektors Die.regelmäßige.Reinigung.des.Projektors.zur.Entfernung.von.Staub. und.Schmutz.dient.der.Sicherstellung.einer.störungsfreien.Funktion. ACHTUNG: Stellen.Sie.sicher,.dass.Sie.den.Projektor.mindestens.eine.Stunde.vor.  dem.Lampenwechsel.ausgeschaltet.und.vom.Netz.getrennt.haben.. Befolgen.Sie.dies.nicht,.riskieren.Sie.ernsthafte.Verbrennungen. Benutzen.Sie.zur.Reinigung.nur.ein.angefeuchtetes.Tuch..Vermeiden.  Sie.jede.Wassereinwirkung.in.die.Lüfteröffnungen.des.Projektors. Falls.während.der.Reinigung.dennoch.etwas.Wasser.in.das.  Projektorinnere.gelangt.sein.sollte,.lassen.Sie.den.Projektor.für.einige. Stunden.getrennt.vom.Netz.in.einem.gut.belüfteten.Raum.trocknen,. bevor.Sie.ihn.wieder.benutzen. Falls.während.der.Reinigung.viel.Wasser.in.das.Projektorinnere.  gelangt.sein.sollte,.lassen.Sie.den.Projektor.von.einer. Servicewerkstatt.überprüfen. Reinigen der Linse Im.Kamera-.und.Fotofachhandel.können.Sie.Reiniger.für.optische. Linsen.erwerben..Gehen.Sie.wie.folgt.vor,.um.die.Projektorlinse.zu. reinigen. Geben.Sie.ein.wenig.Linsenreiniger.auf.ein.sauberes.weiches.Tuch.. (Geben.Sie.den.Reiniger.nicht.direkt.auf.die.Linse) Reinigen.Sie.die.Linse.mit.leichten.kreisenden.Bewegungen. Beachten.Sie: Verwenden.Sie.keine.Reiniger,.die.Schmirgelsande.enthalten.und.  auch.keine.Lösungsmittel. Zur.Vermeidung.von.Farbveränderungen.achten.Sie.bitte.darauf,.  keine.Reinigungsmittel.auf.das.Projektorgehäuse.zu.geben. Reinigen des Gehäuses Gehen.Sie.wie.folgt.vor,.um.das.Projektorgehäuse.zu.reinigen.

  • Seite 58: Kompatibilitätsmodi

    Anhang Kompatibilitätsmodi Computerkompatibilität Signal Auflösung Bildwiederholrate (Hz) NTSC PAL/SECAM VESA 640.x.350 70,1/.85,1 640.x.400 70,1./.85,1 720.x.350 720.x.400 70/.85/.88 720.x.576 50/.60 640.x.480 60/.67/.72,8/.75/.85 SVGA 800.x.600 56,3/.60,3/.75/.72,2/.80/.85,1 832.x.624 72/.75 1024.x.576 50/.60 1024.x.768 60/.70,1/.72/.75/.85/.87 1152.x.864 60/.70/.75/85/.75 HD720 1280.x.720 50/.60/.75/.85 WXGA 1280.x.768 60/.70/.75/.85 WXGA-800 1280.x.800 SXGA 1280.x.1024 60/.75/85...
  • Seite 59 Anhang Apple.Mac-kompatibilität Macbook.Pro. Power.Mac. Power.Mac. Macbook Auflösung (Intel) Analog Analog Analog Analog 800x600 800x600 800x600 800x600 1024x768 1024x768 1024x768 1024x768 1280x720 1280x720 1280x720 1280x768 1280x768 1280x768 1280x800 1280x1024 1280x1024 1680x1050 1920x1200...

  • Seite 60: Rs232.Befehle

    Anhang RS232.Befehle RS232.VGA-.Eingangsstecker Pin Nr Bezeichnung E/A (von Projektorseite) EINGANG AUSGANG RS232 RS232...

  • Seite 61: Rs232.Protokoll-.Und.funktionale.liste

    Anhang RS232.Protokoll-.und.funktionale.Liste RS232.Befehle SEND to projector Note : There is a <CR> after all ASCII commands Baudrate:9600 0D is the HEX code for <CR> in ASCII code ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Datenquelle:.8 Function Description 232 ASCII Code HEX Code ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Parität:.keine ~XX00 1 7E 30 30 30 30 20 31 0D Power ON Stoppbit:1...
  • Seite 62 7E 30 30 38 39 20 32 0D ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ~XX82 1 7E 30 30 38 32 20 31 0D Logo Optoma ~XX82 2 7E 30 30 38 32 20 32 0D User ~XX83 1 7E 30 30 38 33 20 31 0D...
  • Seite 63 Anhang ~XX140 6 7E 30 30 31 34 30 20 36 0D Remote Mouse Right ~XX140 7 7E 30 30 31 34 30 20 37 0D Remote Mouse Down ~XX140 8 7E 30 30 31 34 30 20 38 0D Mouse Left Click ~XX140 9 7E 30 30 31 34 30 20 39 0D...

  • Seite 64: Deckeninstallation

    Anhang Deckeninstallation Zur.Vermeidung.von.Beschädigungen.an.Ihrem.Projektor.benutzen.Sie. bitte.für.die.Installation.das.empfohlene.Montage.-.Set.. Zwecks.Einhaltung.der.Kompatibilität.stellen.Sie.bitte.sicher,.dass. Sie.nur.UL.-.gelistete.Deckenhalter.und.Schrauben.benutzen,.die.den. Beschädigungen. folgenden.Anforderungen.entsprechen: am.Projektor. infolge.nicht. korrekter. 1×4 mm-Fassung für Dreibeinstativ #1/4-20, maximale Länge 0,3” Installation.sind. 1×6,5 mm-Fassung für Dreibeinstativ #1/4-20, maximale Länge 0,3” von.der.Garantie. ausgeschlossen. M3 - 3× M3 Deckenmontagebefestigungen-M3×8, maximale Länge 8 mm Gehen.Sie.wie.in.der.folgenden.Zeichnung.dargestellt.vor,.um.den. Projektor.an.der.Decke.zu.montieren.

  • Seite 65: Optoma.weltweite.niederlassungen

    Anhang Optoma.weltweite.Niederlassungen Wenden.Sie.sich.bitte.an.die.nächste.Niederlassung.für.einen.Kundendienst. oder.zur.Unterstützung. 715.Sycamore.Drive Milpitas,.CA.95035,.USA Tel.:.408-383-3700. Fax.:.408-383-3702 www.optomausa.com. Service.:.services@optoma.com Canada 5630.Kennedy.Road,.Mississauga, ON,.L4Z.2A9,.Canada Tel.:.905-361-2582. Fax.:.905-361-2581 www.optoma.ca Europe 42.Caxton.Way,.The.Watford.Business.Park.. Watford,.Hertfordshire,.WD18.8QZ,.UK Tel.:.+44.(0).1923.691.800. Fax.:.+44.(0).1923.691.888 www.optoma.eu Service.Tel.:.+44.(0)1923.691865. Service.:.service@tsc-europe.com France Bâtiment.E.81-83.avenue.Edouard.Vaillant. 92100.Boulogne.Billancourt,.France Tel.:.+33.1.41.46.12.20. Fax.:.+33.1.41.46.94.35 Service.:.savoptoma@optoma.fr Spain C/.José.Hierro,36.Of,.1C 28529.Rivas.Vacia.Madrid,.Spain Tel.:.+34.91.499.06.06. Fax.:.+34.91.670.08.32 Deutschland Werftstrasse.25.D40549.. Düsseldorf,.Germany Tel.:.+49.(0).211.506.6670. Fax.:.+49.(0).211.506.66799...
  • Seite 66 Anhang Scandinavia Grev.Wedels.Plass.2. 3015.Drammen.Norway Tel.:.+47.32.26.89.90. Fax.:.+47.32.83.78.98. Service.:.info@optoma.no Latin America 715.Sycamore.Drive. Milpitas,.CA.95035,.USA Tel.:.408-383-3700. Fax.:.408-383-3702 www.optoma.com.br. www.optoma.com.mx. Korea WOOMI.TECH.CO.,LTD. 4F,Minu.Bldg.33-14,.Kangnam-Ku,.seoul,135-815,.KOREA Tel.:.+82+2+34430004. Fax.:.+82+2+34430005 Japan 東京都足立区綾瀬3-25-18 株式会社オーエスエム サポートセンター:0120-46-5040 E-mail.:.info@osscreen.com. www.os-worldwide.com Taiwan 5F.,.No..108,.Minchiuan.Rd.,.Shindian.City, Taipei.Taiwan.231,.R.O.C. Tel.:.+886-2-2218-2360. Fax.:.+886-2-2218-2313 www.optoma.com.tw. asia.optoma.com Service.:.services@optoma.com.tw Hong Kong Unit.A,.27/F.Dragon.Centre,.79.Wing.Hong.Street,. Cheung.Sha.Wan,.Kowloon,.Hong.Kong Tel.:.+852-2396-8968. Fax.:.+852-2370-1222 www.optoma.com.hk...

  • Seite 67: Bestimmungen.und.sicherheitshinweise

    Anhang Bestimmungen.und.Sicherheitshinweise Dieser.Anhang.führt.die.allgemeinen.Hinweise.zum.Projektor.auf. FCC.-.Erklärung Dieses.Gerät.wurde.geprüft.und.hat.sich.als.mit.den.Grenzwerten. für.ein.Digitalgerät.der.Klasse.B.gemäß.Teil.15.der.Bestimmungen. der.amerikanischen.Bundesbehörde.für.das.Fernmeldewesen.FCC. (Federal.Communications.Commission).konform.erwiesen..Diese. Grenzwerte.geben.einen.angemessenen.Schutz.gegen.schädliche. Funkstörungen.innerhalb.von.Wohngebäuden..Dieses.Gerät.erzeugt. und.verwendet.Funkfrequenzenergie,.die.ausgestrahlt.werden. kann.und.bei.unsachgemäßer,.nicht.der.Anleitung.des.Herstellers. entsprechender.Installation.und.Verwendung,.schädliche.Störungen.des. Rundfunkempfangs.verursachen.kann. Es.gibt.jedoch.keine.Garantie,.dass.bei.einer.bestimmten.Installation. keine.Störungen.auftreten..Kommt.es.durch.das.Gerät.zu.Störungen. im.Radio-.oder.Fernsehempfang,.was.sich.durch.Ein-.und.Ausschalten. des.Geräts.überprüfen.lässt,.sollte.der.Benutzer.versuchen,.die.Störung. durch.eine.oder.mehrere.der.folgenden.Maßnahmen.zu.beheben: Richten.Sie.Ihre.Empfangsantenne.neu.aus,.oder.stellen.Sie.sie.an.  einem.anderen.Ort.auf. Vergrößern.Sie.den.Abstand.zwischen.dem.Gerät.und.dem.  Empfänger. Schließen.Sie.das.Gerät.an.eine.Steckdose.an,.die.nicht.von.  demselben.Stromkreis.wie.die.Steckdose.des.Empfängers.versorgt. wird. Wenden.Sie.sich.an.den.Händler.oder.einen.erfahrenen.Radio-/  Fernsehtechniker.

  • Seite 68: Betriebsbedingungen

    Anhang Betriebsbedingungen Dieses.Gerät.erfüllt.alle.Anforderungen.des.Teils.15.der.FCC-. Bestimmungen..Der.Betrieb.unterliegt.den.folgenden.zwei.Bedingungen: Das.Gerät.darf.keine.schädlichen.Interferenzen.verursachen.und Das.Gerät.muss.störfest.gegen.eindringende.Störungen.sein..Das. betrifft.auch.solche.Störungen,.die.unerwünschte.Betriebszustände. verursachen.könnten. Hinweis:.Für.Benutzer.in.Kanada Dieses.Digitalgerät.der.Klasse.B.erfüllt.alle.Anforderungen.der. kanadischen.Bestimmungen.ICES-003. Remarque.à.l’intention.des.utilisateurs.canadiens Cet.appareil.numerique.de.la.classe.B.est.conforme.a.la.norme.NMB-003. du.Canada. Konformitätserklärung.für.EU.-.Länder EMV-Richtlinie.2004/108/EC.(inklusive.Ergänzungen)  Niederspannungsrichtlinie.2006/95/EC  R.&.TTE-Richtlinie.1999/5/EC.(wenn.das.Produkt.über.HF-  Funktionen.verfügt)

Inhaltsverzeichnis
