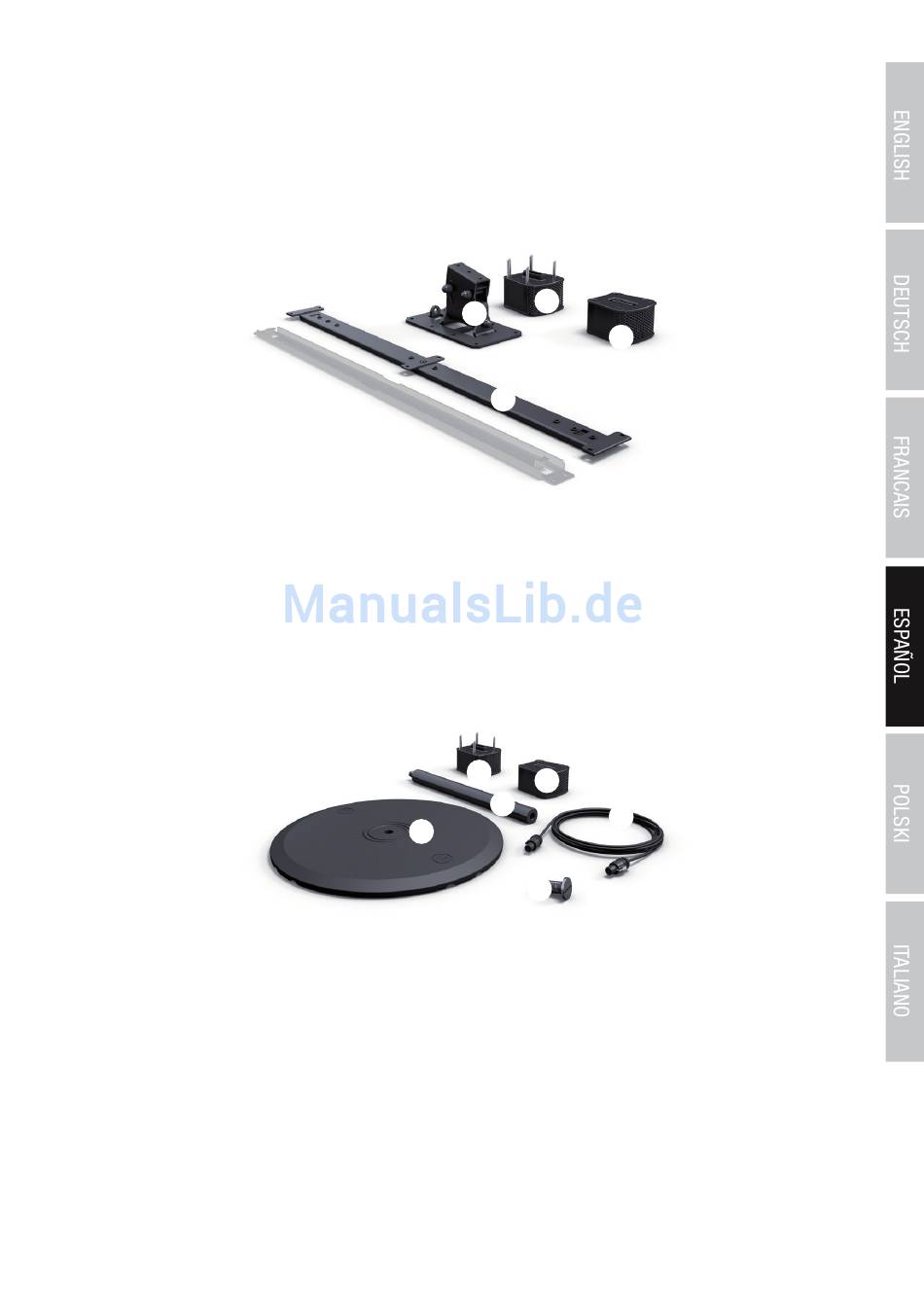

Set de instalación con mecanismo basculante y giratorio para el montaje mural de la MAUI11G2 y la MAUI28G2
LDMG2IK2 (negro)
LDMG2IK2W (blanco)
1. Adaptador para conexión a la columna de altavoces (con conexión compatible con Speakon, toma de rosca y conector de rosca)
2. Adaptador para conexión al subwoofer de la MAUI G2 (con conexión compatible con Speakon, toma de rosca y conector de rosca)
3. Soporte basculante y giratorio para el montaje mural vertical
4. Riel de soporte para instalación en la columna de altavoces (por motivos lógicos, el riel de montaje que se muestra atenuado en color gris no se
incluye entre los contenidos suministrados, aunque tampoco es necesario para este tipo de montaje)
(Incluidos 1 juego de tornillos para el montaje del riel de soporte a la columna de altavoces y del soporte basculante y giratorio al riel de soporte;
herramienta necesaria: llave hexagonal de 3 mm y 4 mm)
Set de pies de soporte para las columnas de altavoces MAUI11G2 y MAUI28G2
LDMG2SPS (negro)
LDMG2SPSW (blanco)
1. Adaptador para conexión a la columna de altavoces (con conexión compatible con Speakon, toma de rosca y conector de rosca)
2. Adaptador para conexión al subwoofer de la MAUI G2 (con conexión compatible con Speakon, toma de rosca y conector de rosca)
3. Pie de montaje para la instalación de la barra distanciadora o del adaptador de columna
4. Barra distanciadora (altura 55 cm) con tornillo de rosca M20 en el extremo superior y tuerca M20 en el extremo inferior
5. Tornillo M20 para conectar la barra distanciadora o el adaptador de columna con el pie de montaje
6. Cable de conexión de 4 hilos con conectores compatibles con Speakon
(Herramientas necesarias: destornillador plano grande y llave hexagonal de 3 mm)
2
3
4
2
1
4
3
5
1
6
