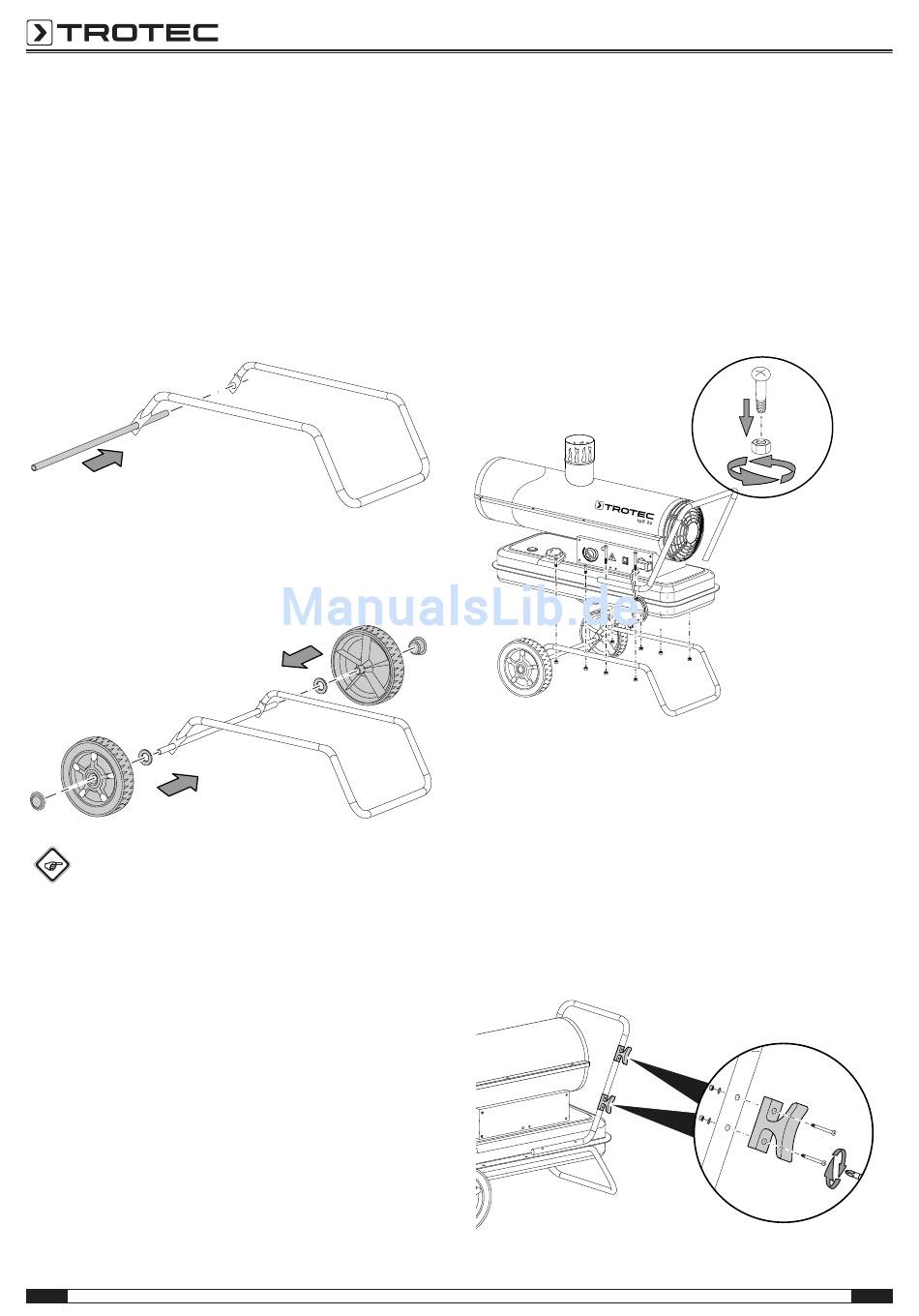

Montage
Die Geräte sind bei Lieferung bereits teilweise vormontiert.
Für die Geräte müssen noch die Räder, die Achse und das
Gestell montiert werden.
Die Montage wird im Folgenden beispielhaft am Gerät IDE 20
beschrieben.
Montage der Achse und der Räder
Vor der Erstinbetriebnahme müssen die Räder und die Achse
am Gestell befestigt werden. Gehen Sie dazu wie folgt vor:
1. Schieben Sie die Achse durch die Öffnungen am Gestell.
2. Setzen Sie beide Räder auf die Achse.
3. Befestigen Sie die Sperrringe auf der Achse.
4. Setzen Sie die Radkappen auf die Räder.
Info
Sie können das Gestell bei Bedarf (z. B. zu
Lagerungszwecken) wieder demontieren. Um die Räder
von der Achse zu lösen, können Sie die Radkappen und
die Sperrringe mithilfe eines Schlitz-Schraubendrehers
vorsichtig lösen.
7
Montage von Transportgriff und Gestell
1. Positionieren Sie das Gerät auf dem Gestell. Achten Sie
darauf, dass die Löcher für die Schrauben bündig
übereinander liegen.
2. Verschrauben Sie zuerst die 4 kleinen Schrauben mit dem
Gestell.
3. Schrauben Sie die Muttern von unten auf die Schrauben.
4. Setzen Sie den Transportgriff auf den hinteren Teil des
Gerätes.
5. Verschrauben Sie die 4 großen Schrauben mit den
Transportgriff, dem Gerät und dem Gestell.
Montage der Kabelhalterung (außer bei IDE 20)
Die Geräte werden mit einer Kabelhalterung geliefert
(außer IDE 20). Gehen Sie wie folgt vor, um die Kabelhalterung
am Gerät zu montieren:
1. Heben Sie die zu montierende Kabelhalterung an die Seite
des Transportgriffes.
2. Achten Sie darauf, dass die Kabelhalterung über den
vorgebohrten Löchern angebracht wird.
3. Befestigen Sie die Kabelhalterung mit den Schrauben,
Unterlegscheiben und Muttern wie auf der folgenden Grafik
dargestellt:
Ölheizgerät IDE 20 / IDE 30 / IDE 50 / IDE 60 / IDE 80
