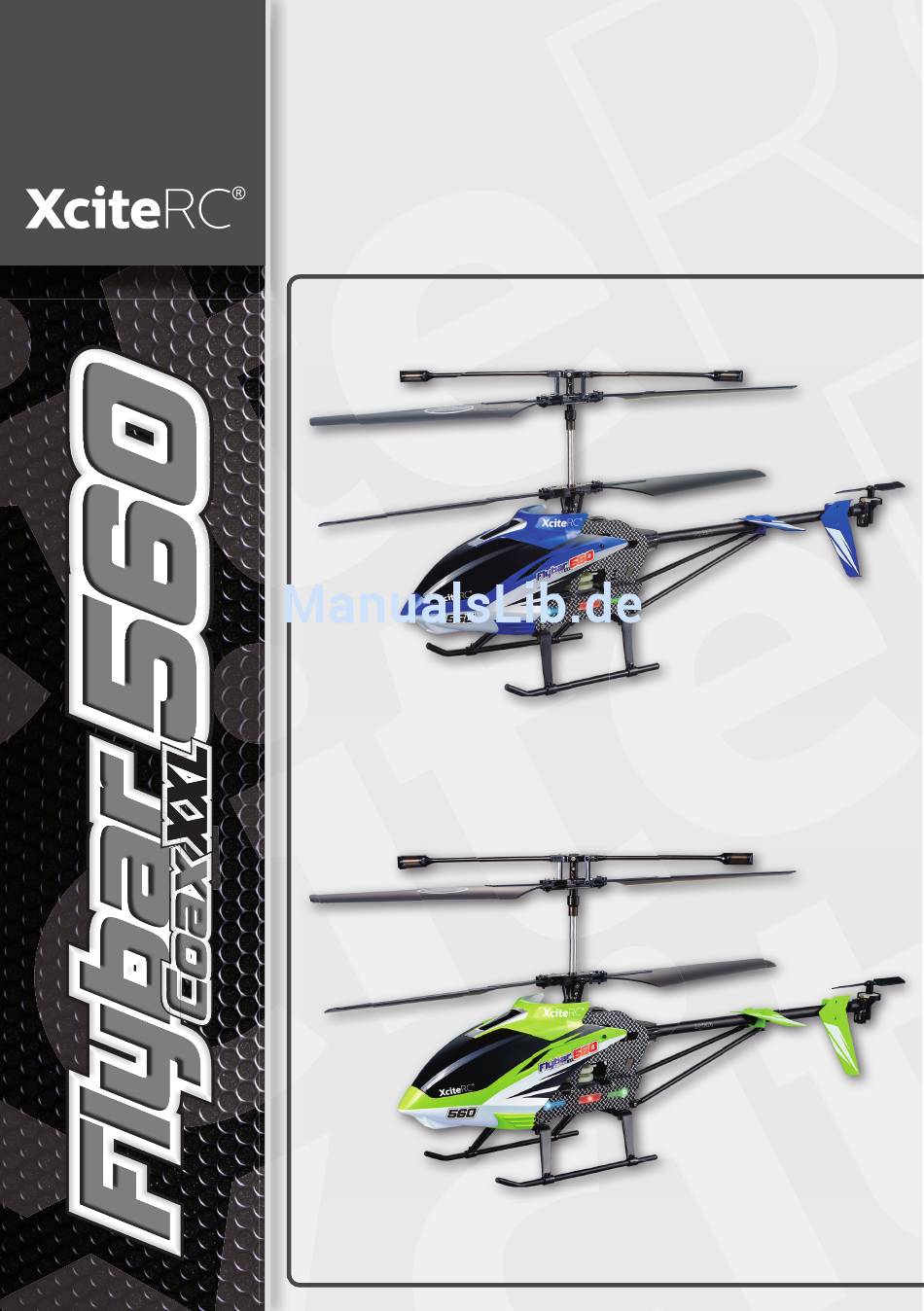

- Seite 1 Bedienungsanleitung Manual Mode d‘emploi #12040000 XciteRC Flybar 560XXL Coax 2.4 GHz blue #12041000 XciteRC Flybar 560XXL Coax 2.4 GHz green...
-
Seite 2: Inhaltsverzeichnis
Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden. KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN! Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.de © Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG XciteRC Flybar 560XXL Coax... -
Seite 3: Einführung
Einführung Vielen Dank für den Kauf des FLYBAR 560XXL Coax von XciteRC. Die vorliegende Bedienungsanleitung enthält wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können. - Seite 4 Sicherheitshinweise schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleis- tung. Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an fremden Eigentum oder gar Personenschäden kommen.
-
Seite 5: Sicherheitshinweise Zum Umgang Mit Batterien Bzw. Akkus
Lithium-Akku längere Zeit gelagert, kann er beschädigt werden. Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen. -
Seite 6: Das Fernsteuersystem
Fernsteuersystem Das Fernsteuersystem Im Folgenden bekommen Sie einen Überblick über das Fernsteuersystem Ihres XciteRC FLYBAR 560XXL Coax und über seine verschiedenen Funktionen und Einstellungen. Vor dem ersten Flug sollten Sie unbedingt alle diese Funktionen und Einstellungen gelesen und verstanden haben. -
Seite 7: Senderdisplay
WARNUNG: Nur mit ausreichend vollen Senderbatterien und vollständig geladenem Flugakku star- ten – Absturzgefahr! • Überprüfen Sie alle Teile des XciteRC FLYBAR 560XXL Coax auf Beschädigungen sowie Schmutz. Tau- schen Sie beschädigte Teile aus und reinigen das Modell, da Schmutz das Gewicht erhöht und damit die Flugeigenschaften verschlechtern kann. -
Seite 8: Rc-Funktionen
Trimmung für Gieren (siehe Abb.) korri- giert werden. Dreht er sich nach links, drücken Sie den Trimmhebel solange nach rechts, bis sich die Nase nicht mehr bewegt. Dreht er sich nach rechts, Trimmhebel nach links drücken. XciteRC Flybar 560XXL Coax... -
Seite 9: Landen
Flug wird instabil. Landen Sie in diesem Fall sofort. • Nach der Landung Modell und anschließend Sender ausschalten. WARNUNG: der Motor des XciteRC FLYBAR 560XXL Coax wird während des Betriebs sehr warm. Lassen Sie ihn vor dem nächsten Start mindestens 20 Minuten abkühlen, um ihn nicht zu beschädigen -... -
Seite 10: Reparaturen, Ersatzteile
Sie es - bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und wir werden Ihnen Ersatz liefern. Für den XciteRC FLYBAR 560XXL Coax sind einige Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder ver- schlissen, können Sie es mit Hilfe der Explosionszeichnungen identifizieren und neu erwerben. - Seite 11 Diese durchgekreuzte Mülltonne bedeutet, dass Sie Batterien und Akkus nicht im Hausmüll entsorgen dür- fen. Unter diesen Zeichen finden Sie zusätzlich nachstehende Symbole mit folgender Bedeutung: • Cd = Cadmium • Pb = Blei • Hg = Quecksilber • Li = Lithium Li-Po XciteRC Flybar 560XXL Coax...
- Seite 12 Text and illustrations of this manual, no claims can be derived. NO LIABILITY FOR PRINTING ERROR! SUBJECT TO CHANGE! The latest version of this manual can be found on the Internet at www.XciteRC.de © Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG...
-
Seite 13: Intended Usage
The following safety instructions must be strictly observed. For property damage, personal injury or conse- quential damage caused by improper use or non-observance of the safety instructions the XciteRC Modell- bau GmbH & Co. KG accepts no liability. In these cases, the warranty becomes void. - Seite 14 WARNING: remove the drive battery from the model and transmitter after use. Store the model never with built-in battery. Fire hazard! • Store batteries separately on a non-combustible surface. • The drive components (motor and speed controller) or the car battery may become hot during operation. XciteRC Flybar 560XXL Coax...
-
Seite 15: Handling Precautions For Batteries Or Rechargeable Batteries
The XciteRC Modellbau GmbH & Co. KG cannot monitor the proper use of the battery or batteries you use, therefore, the warranty is excluded due to incorrect charging or discharging. -
Seite 16: The Remote Control System
The remote control system Here you get an overview of the remote control system of your XciteRC Flybar 560XXL and its various fea- tures and settings. Before the first flight, you should absolutely have read and understood all these functions and settings. -
Seite 17: Transmitter Display
• Place the helicopter in the start position and move the left throttle lever all the way up and then back in the lowest position. This safety circuit prevents the rotor may start after turning ON the helicopter XciteRC Flybar 560XXL Coax... -
Seite 18: Rc Functions
(see Fig.) If it turns to the left, press the trim lever to the right until the nose stops moving. If it turns to the right, press the trim lever to the left. XciteRC Flybar 560XXL Coax... -
Seite 19: Landing
In this case land immediately. • Switch of the helicopter and then the transmitter. WARNING: the motor of the XciteRC FLYBAR 560XXL may get very hot during operation. Allow to cool down minimum 20 minutes before the next start to avoid damage. Fire hazard! -
Seite 20: Environmental Protection Notes
XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Phone +49 7161 40 799 50 Email: service@xciterc.de Spare parts for the XciteRC FLYBAR 560XXL you may order in your local hobby shop or online at http:// www.XciteRC.de/ Environmental Protection Notes The symbol of the crossed out dust bin on the product or packaging indicates that this product must be disposed of separately from normal household waste. - Seite 21 XciteRC Flybar 560XXL Coax...
- Seite 22 NOUS DECLINONS TOUTE RESPONSABILITE EN CAS D ERREUR D’ IMPRESSION! NOUS NOUS RESERVONS LE DROIT DE MODIFICATION! Veuillez trouver la dernière version de cette notice d’emploi dans l’internet sous www.XciteRC.de © Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG XciteRC Flybar 560XXL Coax...
-
Seite 23: Contenu De La Livraison
Introduction Nous vous remercions pour votre achat d’un hélicoptère Flybar 560XXL de XciteRC. La notice d’emploi livrée contient des consignes importantes pour l’utilisation de votre nouveau modèle. Pour une utilisation sans danger lisez toutes les consignes de cette notice avant de mettre votre modèle en marche. -
Seite 24: Consignes De Securite
Consignes de securité CONSIGNES DE SECURITE Ces indications doivent être respectées impérativement. La XciteRC Modellbau GmbH&Co.KG décline toute responsabilité en cas de dommages aux personnes et/ou à autre matériel suite à une utilisation non con- forme ou suite au non-respect des consignes de sécurité. Dans ces cas, la garantie ne s’applique pas. -
Seite 25: Consignes De Sécurité Pour L'utilisation Des Piles Ou Accumulateurs
, sera endommagé. La société XciteRC Modelbau GmbH & Co.KG ne peut pas contrôler la manipulation des accus faite par XciteRC Flybar 560XXL Coax... -
Seite 26: La Télécommande
– Risque de Crash! Télécommande (Emetteur) Antenne Interrupteur ON/OFF LED POWER Speed Manche de Manche de commande cde des gaz Trim de direction 9 11 4 5 6 7 8 Trim translation Ecran LCD avant-arrière XciteRC Flybar 560XXL Coax... -
Seite 27: Ecran Émetteur
• Posez l’hélicoptère en position de décollage et déplacez le manche gauche de commande des gaz complètement vers l’avant puis abaissez-le complètement. Cette sécurité de mise en route évite un démarrage inopiné du rotor lorsque vous allumez l’hélicoptère. XciteRC Flybar 560XXL Coax... -
Seite 28: Fonctions Rc
S’il tourne vers la droite, trim vers la gauche. Atterrissage: • Ramenez avec la plus grande prudence le manche gauche de commande des gaz vers l’arrière, XciteRC Flybar 560XXL Coax... -
Seite 29: Entretien
Couper son modèle ou l’autre, ou recher- fréquence cher une autre aire de vol La lumière du soleil ou autre sour- Éviter une irradiation solaire directe ou au- ce de lumière forte incidence sur tres sources lumineuses le signal XciteRC Flybar 560XXL Coax... -
Seite 30: Réperations, Pièces Détachées
éclaté pour l’identifier et la commander. En cas de problème ou de questions consultez votre concessionnaire. XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. +49 7161 40 799 50 Email: service@xciterc.de... - Seite 31 Le symbole de la poubelle barrée signifie que les piles et les accumulateurs ne doivent pas être jetés dans la poubelle classique. Ci-dessous les symboles que vous reconnaitrez • Cd = Cadmium • Pb = Plomb • Hg = mercure • Li = Lithium Li-Po XciteRC Flybar 560XXL Coax...
- Seite 32 LiIo battery 7.4 V / 1500 mAh Flybar LiPo chargeur 7.4 V Cellule + stabilisateur arrière bleu Accu LiIo 7.4 V / 1500 mAh 12040008 Kabinenhaube + Stabilisator grün Canopy + Vertical stabiliser green Cellule + stabilisateur arrière vert XciteRC Flybar 560XXL Coax...
-
Seite 33: Konformitätserklärung
Konformität · Conformity · Conformité Konformitätserklärung – Declaration of conformity Hersteller/Manufacturer: XciteRC Modellbau GmbH & Co. KG Adresse/adress: Autenbachstr. 12 D- 73035 Göppingen Tel: +49 7161 40 799 0 info@xciterc.de www.XciteRC.de Erklärt, dass das Produkt / Declares that the product: Flybar 185S Coax, Flybar 270L Coax, Flybar 460XL Coax, Flybar... - Seite 34 XciteRC Flybar 560XXL Coax...
- Seite 35 XciteRC Flybar 560XXL Coax...
