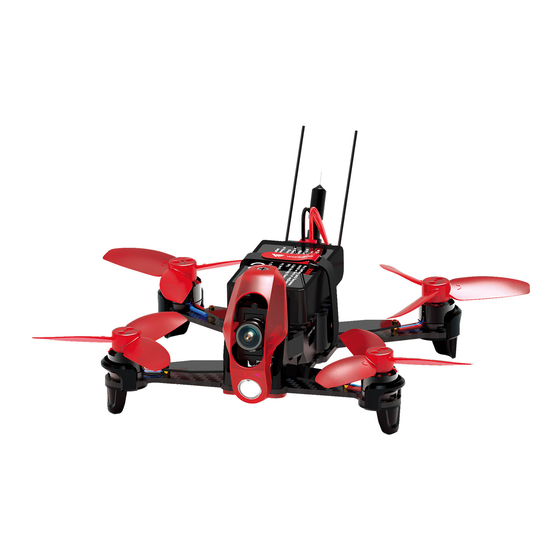

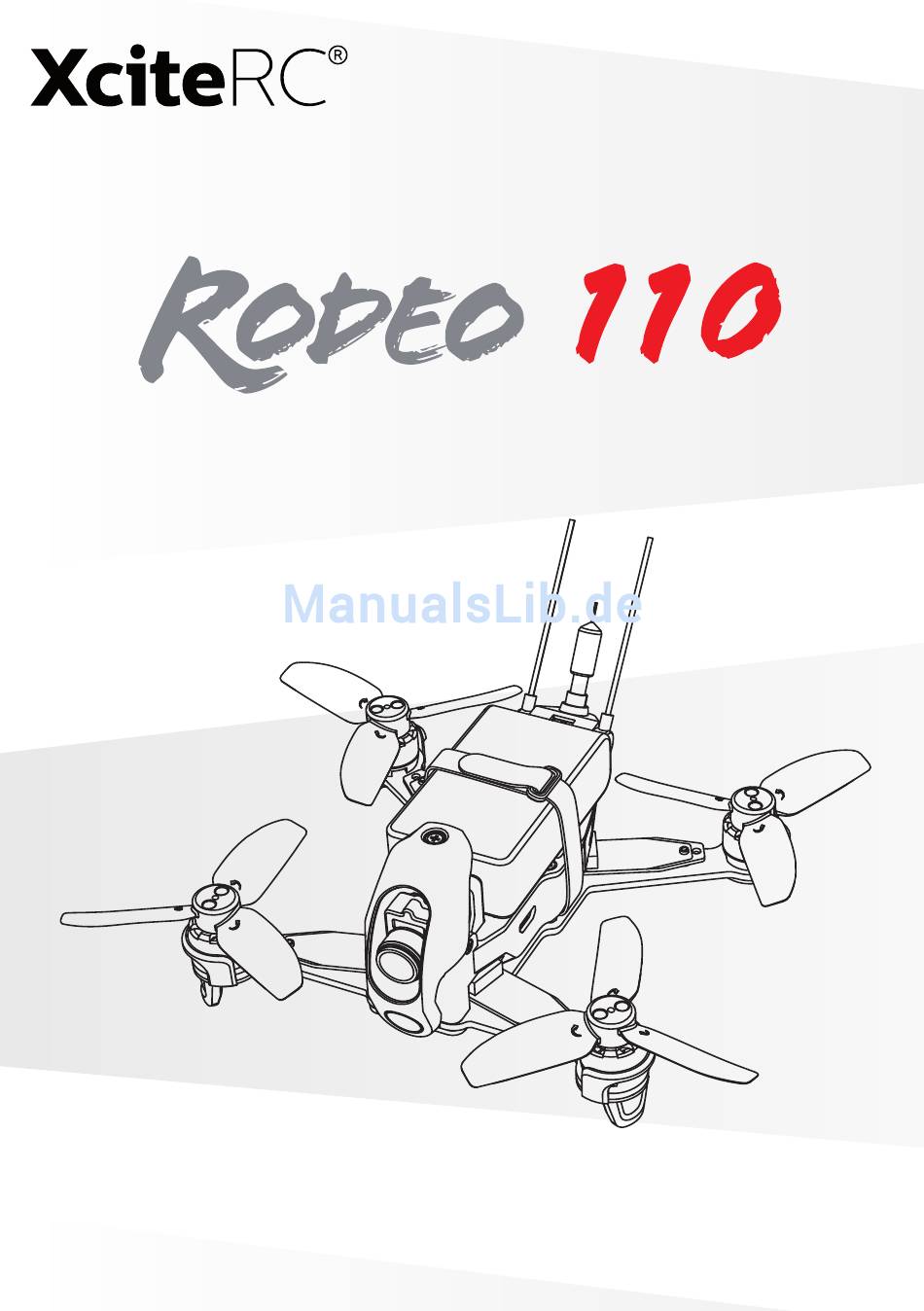

- Seite 1 Bedienungsanleitung Manual www.XciteRC.com Mode d‘emploi Walkera Rodeo 110 FPV Race-Copter...
-
Seite 2: Inhaltsverzeichnis
Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden. KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN! Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.com © Copyright 2016 by XciteRC-Modellbau GmbH & Co. KG Rodeo 110... -
Seite 3: Einführung
Einführung Vielen Dank für den Kauf des Rodeo 110 von XciteRC. Die vorliegende Bedienungsanleitung enthält wich- tige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können. -
Seite 4: Sicherheitshinweise
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folge- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleis- tung. Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an fremden Eigentum oder gar Personenschäden kommen. -
Seite 5: Sicherheitshinweise Zum Umgang Mit Batterien Bzw. Akkus
Lithium-Akku längere Zeit gelagert, kann er beschädigt werden. Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen. -
Seite 6: Modellbeschreibung, Technische Daten
Modellbeschreibung · Technische Daten Modellbeschreibung 1. Kamera (Neigungswinkel verstellbar) 2. Front-LED 3. USB-Buchse für Flight-Controller Update 4. Bind-LED rot 5. Status-LED rot 6. Propeller rechtslaufend 7. Propeller linkslaufend 8. Brushless-Motor 9. LiPo-Flugakku 10. Akkubuchse 11. Antenne 5.8 GHz für FPV 12. -
Seite 7: Flugakku Aufladen
Akku laden · Fertigstellen Flugakku aufladen Stecken Sie das Netzteil in eine geeignete Netz-Steckdose (110 - 240 V 50/60 Hz AC). Verbinden Sie nun das Balancerkabel des Flugakkus mit dem Ladegerät. Während des Ladevorgangs die LED rot. Ist der Akku voll geladen, leuchtet die LED grün. WARNUNG: Der Akkustecker ist verpolungssicher. -
Seite 8: Senderbeschreibung
Senderbeschreibung · Flugmodi Senderbeschreibung Linker SH Flugmodus “normal” Flugmodus “intermediate” Flugmodus 3D “rollen” Mode 2 Rechter SH Pitch (Gashebel Trimmung links Gastrimmung links) Trimmung rechts Pitch-Trimmung Linker SH Pitch MIX Schalter “0” MIX Schalter “1” MIX Schalter “2” Mode 1 Rechter SH (Gashebel Pitch-Trimmung... -
Seite 9: Starten Und Fliegen
Starten und Fliegen Starten und Fliegen Bringen Sie alle Schalter des Senders in die Position 0, alle Trimmungen und Drehgeber in Mittelstellung, sowie den Gashebel in die unterste Position. Schalten Sie nun den Sender ein. Verbinden Sie den Akkustecker mit der Buchse am Modell - Polarität beachten. -
Seite 10: Steuerfunktionen
Steuerfunktionen Steuerfunktionen Modell ( vorne) Mode 1 (Gas rechts) Mode 2 (Gas links) steigen / sinken PITCH vorwärts / rückwärts ROLEN links / rechts GIEREN links / rechts Rodeo 110... - Seite 11 Steuerfunktionen Steuerfunktionen Modell ( vorne) Sender Rollen vorwärts FLIPS + ROLLEN Rollen nach links können nur im Intermediate und Fortgeschrittenen Modus MIX-Schalter in Position "1” geflogen werden. Hierzu MIX-Schalter auf Position 1 oder 2 Mode 1 (Gas rechts) stellen. Mode 2 (Gas links) Das Heck oder Position "2”...
-
Seite 12: Fpv-Flug, Landen
FPV-Flug · Landen First-Persion-View Flug First-Person-View (FPV) Flug* *bitte beachten Sie die nationalen Regelungen der zuständigen Behörden. WARNUNG: (1) Fliegen nur auf Kamerasicht benötigt Flugerfahrung! (2) Während des Fluges muss die Sichtweite vor dem Modell immer mindestens 50 m betragen. Fliegen Sie mit FPV, beachten Sie, dass die Reichweite der Videoverbindung maximal 300 m beträgt (die tatsächliche Reichweite kann durch Umgebungs- oder Witterungseinflüsse auch geringer sein - Crash- oder Absturzgefahr! (3) Achten Sie besonders auf Menschen, Tiere oder andere Hindernisse - Verletzungs- und Crashgefahr! -
Seite 13: Senderprogrammierung Devo 7
Senderprogrammierung DEVO 7 Senderprogrammierung DEVO 7 Boot Screen (Hauptmenü) Senderakku Timer Mode 1 (Gastrimmung) Mode 1 (Höhenruder Trim) Mode 2 (Höhenruder Trim) Mode 2 (Gastrim) Gashebelstellung (Prozent) Rudertrimmung Querrudertrimmung Modellspeicher Modellname UP/DN Main interface MODEL SELEC MODEL NAME UP/DN UP/DN MODEL MODEL Rodeo... -
Seite 14: Schalterzuordnung
Senderprogrammierung DEVO 7 · Videosender Schalterzuordnung MODEL MODEL GEAR GEAR UP/DN MODEL OUTPU MODEL MODEL MODEL MODEL AUX2 AUX2 FLAP FLAP GEAR FMOD Drücken Sie ENT um zu speichern und EXT um zum Hauptmenü zurückzukehren. Servoreverse Drücken Sie ENT um FUNCTION zu “REVSW”... -
Seite 15: Anschluss Motoren
Anschluss · Fixed ID · Update Anschluss der Motoren Vorne Brushless- Brushless- Brushless- Brushless- motor regler regler motor Brushless- Brushless- Brushless- Brushless- motor regler regler motor Draufsicht WARNUNG: Löten Sie die Anschlusskabel der Motoren (rot, blau und schwarz) wie in der Abbildung gezeigt an die Lötpunkte (V, U, W) der Drehzahlregler. -
Seite 16: Reparaturen, Ersatzteile
Sie es - bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und wir werden Ihnen Ersatz liefern. Für den XciteRC Rodeo 110 sind einige Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlissen, können Sie es neu erwerben. -
Seite 17: Hinweise Zum Umweltschutz
Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet. Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden: XciteRC Modellbau GmbH & Co.KG Autenbachstr. 12 D-73035 Göppingen oder in unmittelbarer Nähe (z.B. -
Seite 18: Konformitätserklärung
Declaration of conformity in accordance with the Directive 1999/5/EC ( R&TTE) ( R&TTE) WALKERA Model No. DEVO-7 Declare under our responsibility that product WALKERA Model No.RODEO110 Complies with the following standards: Complies with the following standards: EN 55022:2010 EN 301 489-3 V1.6.1(08/2013) - Seite 19 Rodeo 110...
- Seite 20 XciteRC Modellbau GmbH & Co. KG Autenbachstraße 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-Mail: info@xciterc.de Web: www.XciteRC.com...
