Bedienungsanleitung
für den

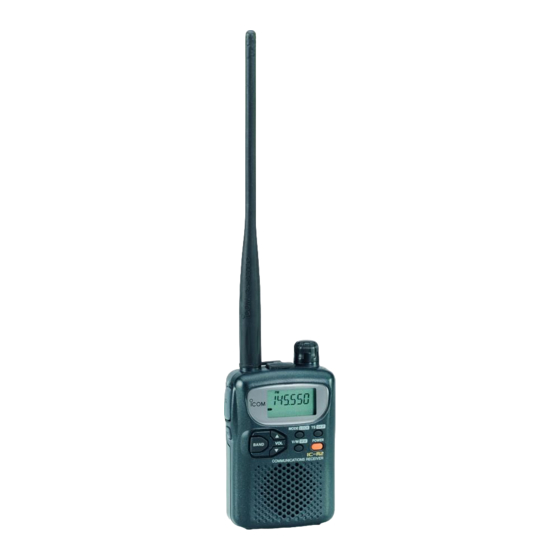

ICOM IC-R2 Empfänger
Handscanner 0,495 – 1309,995 MHz
Hinweis:
In einigen Fällen kann es hilfreich sein, wenn Sie die englische Anleitung mit zu Hilfe
nehmen. ( Bilder, Skizzen )
Diese Anleitung darf frei kopiert und weitergegeben werden. Änderungen, etc. sind
nicht erlaubt.
Weitere Bedienungsanleitungen sind auch unter:
www.thiecom.de
zu finden.
Änderungen, Fehler, Irrtümer vorbehalten!
ACHTUNG!
Das Abhören von Frequenzen, die nicht für die Allgemeinheit bestimmt sind, ist bei
Strafe verboten! Informieren Sie sich über die aktuelle Gesetzeslage z.B. unter
www.regtp.de
! (Also: Nur Rundfunk hören!)
Änderungen, Irrtümer, Fehler vorbehalten. Diese Anleitung darf frei kopiert und weitergeben werden.
Das Entfernen der Copyright-Hinweise ist verboten. Alle Namen, Begriffe, etc., können Markenzeichen
sein und gehören deren geschätzten Inhabern! Es wird grundsätzlich keine Garantie irgendeiner Art
übernommen. Das Nutzen dieser Anleitung geschieht auf Ihr alleiniges Risiko!!
1 / 22

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Icom IC-R2

Inhaltszusammenfassung für Icom IC-R2

  • Seite 1 Bedienungsanleitung für den ICOM IC-R2 Empfänger Handscanner 0,495 – 1309,995 MHz Hinweis: In einigen Fällen kann es hilfreich sein, wenn Sie die englische Anleitung mit zu Hilfe nehmen. ( Bilder, Skizzen ) Diese Anleitung darf frei kopiert und weitergegeben werden. Änderungen, etc. sind nicht erlaubt.

  • Seite 2: Wichtige Warnhinweise

    Adapter auf andere Systeme, wie PL oder BNC. Mitgeliefertes Zubehör: Das mitgelieferte Zubehör kann je nach Land oder Modellversion etwas anders ausfallen. Hier das mitgelieferte Zubehör in der Version IC-R2, der lt. Hersteller CE- zugelassen ist. • Gerät • Mignon NC-Akkus (2 Stück ) •...
  • Seite 3 Erste Schritte... An dieser Stelle gehe ich einfach mal davon aus, dass Ihnen Grundregeln, wie das Einlegen der Batterien/Akkus und das Anschließen der Gummiantenne geläufig sind. Eventuell müssen Sie davon ausgehen, dass die mitgelieferten Akkus nicht aufgeladen sind. Sie sollten diese Akkus zumindest bei den ersten Ladevorgängen möglichst vollständig aufladen und auch möglichst vollständig entleeren.
  • Seite 4 • Jetzt können Sie durch Drehen am Hauptabstimmknopf die Frequenzen „ hinter dem Punk“, also die kHz Frequenzen um jeweils 12.5 kHz pro Schritt verändern. • Stellen Sie jetzt (145).5125 ein. • Kontrollieren Sie jetzt noch, ob FM eingestellt ist. Sie können die Modulationsarten durch Drücken auf die Taste MODE LOCK auswählen.

  • Seite 5: Ab Hier Wird´s Genauer

    Ab hier wird´s genauer...! Antennenbuchse SMA-Norm • Monitor-Taste. Mit gedrückter Taste öffnet die Rauschsperre, egal wie diese vorher eingestellt war. ( Monitor-Funktion ) • Mit gedrückter Taste und gleichzeitigem Drehen am Hauptabstimmknopf wird die Rauschsperre eingestellt. Level 1- 9 oder AUTO ist wählbar. •...

  • Seite 6: Eine Frequenz Einstellen

    Einstellungen und Änderungen vornehmen können. EINE FREQUENZ EINSTELLEN: Der IC-R2 verfügt über die Taste BAND eine Frequenz-Bereichsvorwahl. Mit dem Hauptabstimmknopf können Sie die kHz-Frequenzen ändern. Drücken Sie zusätzlich noch die Taste FUNC, so verändern Sie mit dem Hauptabstimmknopf bei jeder Drehung die Frequenzen um 100 kHz / 1 MHz oder sogar um 10 MHz.

  • Seite 7: Einstellen Der Frequenzschritte ( Tuning Step )

    Tipp! Üben Sie diese Einstellungen so lange, bis es für Sie kein Problem mehr ist die gewünschten VFO-Frequenzen einzustellen. Hinweis: Haben Sie einmal eine BAND- Grundeinstellung verändert, so bleibt diese erhalten. ( in unserem Beispiel haben wir 430.000 MHz auf 440.500 MHz verändert.) EINSTELLEN DER FREQUENZSCHRITTE ( TUNING STEP ): Sie können verschiedene Frequenzschritte einstellen.

  • Seite 8: Einstellen Der Lautstärke

    Höhere Einstellungen der Rauschsperre, setzen ein stärkeres Empfangssignal zum Öffnen der Rauschsperre voraus. Auf Lang/Mittel/Kurzwelle, ist das völlige Abschalten der Rauschsperre u.U. sinnvoll. Der IC-R2 verfügt über 9 Einstellstufen, sowie über eine AUTO-Funktion und die offene Rauschsperre OPEN.

  • Seite 9: Einstellungen Der Displaybeleuchtung

    2. PUSH = Standard-Einstellung. Taste SQL drücken, Rauschsperre ist geöffnet. Taste wieder loslassen, Rauschsperre schließt wieder. • Beispiel: Die Monitor-Funktion soll auf „HOLD“ geändert werden! • Drücken Sie die Taste V/M für länger als 2 Sekunden. • Wählen Sie „EXPAND“ aus. •...

  • Seite 10: Frequenzen Abspeichern

    Im sog. EXPAND SET MODE können verschiedene Einstellungen vorgenommen werden. Sie können wählen zwischen: 1. NORMAL = EIN/AUS, Lautstärke und Rauschsperre sind noch einstellbar. 2. NO SQL 3. NO VOL 4. ALL = nur noch EIN/AUS ist schaltbar. • Drücken Sie die Taste V/M für länger als 2 Sekunden. •...

  • Seite 11: Speicherdaten In Einen Anderen Speicherplatz Verschieben

    • Drücken Sie jetzt die Tasten FUNC und V/M so lange bis Sie den Doppelton hören. • U.U. springt der IC-R2 gleich wieder in den VFO Modus. • Keine Panik, wenn das nicht sofort klappt…. AUSWAHL EINZELNER SPEICHERBÄNKE UND DORTIGE SPEICHER: •...

  • Seite 12: Die Einzelnen Scan-Funktionen

    Der IC-R2 verfügt über verschiedene SCAN-Funktionen. So können bis zu 25 SCAN-Bereiche vorprogrammiert werden. Diese sog. SCAN- Bereiche haben eine untere und eine obere Eck-Frequenz. Der IC-R2 kann zwischen diesen beiden Eck-Frequenzen nach aktiven Frequenzen suchen. Teilweise wird diese Funktion bei anderen Herstellern auch als SEARCH-Funktion bezeichnet.

  • Seite 13: Pause Und Resume Funktionen

    • Abschalten des SCAN-Vorgangs durch: FUNC und eine der Pfeiltasten. • Kurzzeitiges anhalten: Einfach Taste FUNC festhalten. PAUSE UND RESUME FUNKTIONEN: Die Funktionen legen fest, wie lange der IC-R2 auf einem aktiven Speicher verweilt (PAUSE) und wie lange er noch auf einem gerade nicht mehr aktiven Speicher verweilt. (RESUME) •...

  • Seite 14: Prioritäts-Kanal Funktion(En) (Priority)

    Beginnen wir mit dem „skippen“ aus dem Speicher-Modus heraus: • Stellen Sie mit der Taste V/M den Speicher-Modus ein. • Stellen Sie durch Drehen am Hauptabstimmknopf den gewünschten Speicher ein. • Durch Drücken von FUNC und TS/SKIP wird SKIP eingestellt. •...

  • Seite 15: Memory Channel Watch Und Memory Scan

    Statt bei PRIO ON, einfach BELL wählen. TON(E) SQUELCH FUNKTION: Sie können den IC-R2 so einstellen, dass er nur auf eine aktive Frequenz mit einem CTCSS Ton-Signal reagiert. Das funktioniert auch im SCANNEN. TONE-SCAN bedeutet, dass der IC-R2 ein Empfangssignal nach einer CTCSS Einstellung „untersucht“...

  • Seite 16: Duplex-Funktion

    Üblicherweise findet z.B. Amateurfunk über Relais (Repeater) im sog. Semi-Duplex- Betrieb statt. Dabei sendet z.B. die Amateurfunk-Station um z.B. – 600 kHz tiefer als das Relais. Mit dieser Funktion können Sie mit dem IC-R2 auf einfache Weise einmal die Relais Ausgabe-Frequenz und einmal die eigentliche Aussendung der Amateurfunkstation empfangen.

  • Seite 17: Ablagefrequenz Für Duplex-Betrieb Einstellen

    • Aktion mit Taste V/M beenden. AUTOMATISCHE ENDABSCHALTUNG ( AUTO POWER OFF) Der IC-R2 kann so eingestellt werden, dass er automatisch nach 30,60 oder 90 Minuten abschaltet, wenn keine Taste gedrückt wurde. • Mit Taste V/M den EXPANDED Modus auswählen.

  • Seite 18: Cloning Funktion

    NUR-KANAL-ANZEIGE FUNKTION (Channel Indication Mode) Sie können den IC-R2 so einstellen, dass er nur gespeicherte Kanäle (Memories) im LC-Display anzeigt. Diese Funktion kann sinnvoll sein, wenn Sie z.B. weniger erfahrenen Benutzern nur vorgegebne Frequenzen bzw. Speicher anbieten möchten. • Mit Taste V/M (länger als 2 Sekunden drücken…) den EXPANDED Modus aktivieren und CH auswählen.

  • Seite 19: Der Set Modus

    = Batterie-Sparfunktion • AP = Automatische Endabschaltung. Bei OFF AP OFF im Display. • PAUSE = Einstellung, wie lange der IC-R2 auf einen aktiven Speicher verweilt. • RESUME = SCAN-Einstellung, wie lange der IC-R2 nach Beendung eines Funkgesprächs noch auf dem Kanal verweilt, bis er wieder anfängt zu Scannen.
  • Seite 20 Wir haben hier versucht „alle“ wichtigen Informationen und Warnhinweise für diverse Produktgruppen zusammen zu tragen. Wir empfehlen bei weiteren Fragen den Fachhandel und/oder die Regulierungsbehörde Telekom Post www.regtp.de anzusprechen. Generelle Informationen: Wasser meiden! Betreiben Sie Ihr Gerät niemals im Wasser anderen Flüssigkeiten oder mit feuchten Händen. Vor allem nicht, wenn es über das Netzteil/Ladegerät an das (230Volt) Wechselstromnetz angeschlossen ist! Feuchte Räume meiden!
  • Seite 21 Nutzen Sie alle Geräte nur für den Verwendungszweck, für den sie bestimmt sind. Niemals Geräte zweckentfremden. Reinigungen: Geräte nur mit für sie (Sie) zugelassenen Reinigungsmitteln säubern. Kein Wasser, scharfe Reinigungsmittel oder andere Flüssigkeiten nutzen. Nur einen weichen, sauberen Lappen benutzen. Keine Teile abschrauben oder entfernen.
  • Seite 22 INHALTSÜBERSICHT: Seite 1 Deckblatt Seite 2 Warnhinweise, Mitgeliefertes Zubehör, Optionales Zubehör Seite 3 Erste Schritte, Für schnelle Leser Seite 4 Schnellbeispiel Seite 5 Ab hier wird´s genauer… Seite 6 Eine Frequenz einstellen. Seite 7 Frequenzschritte (Step´s) einstellen. Seite 8 Modulationsart, Lautstärke, Rauschsperre, Monitor Seite 9 Displaybeleuchtung, Abschwächer, Lock-Funktion Seite 10...
