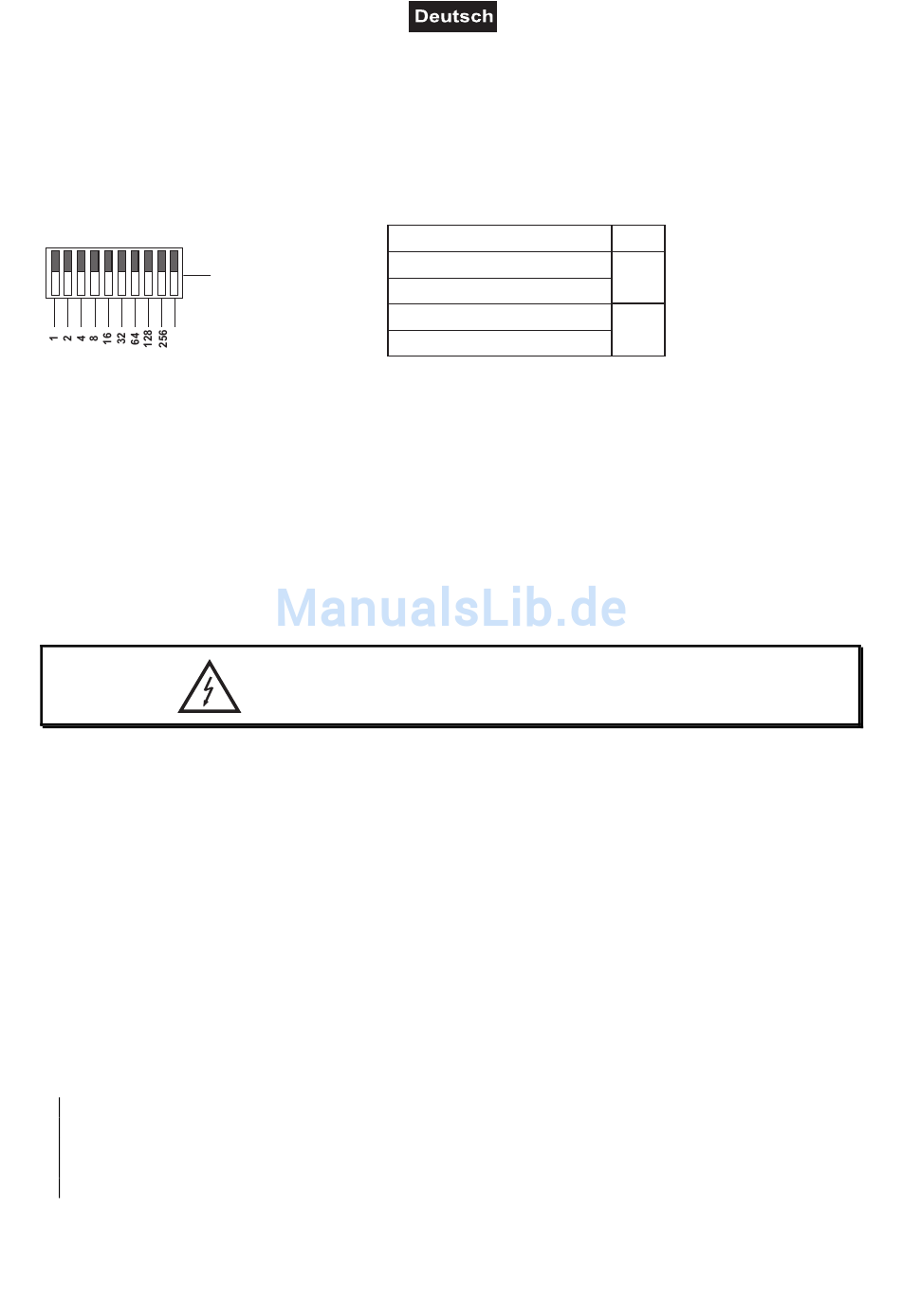

Das Gerät lässt sich als 4-Kanal Switchpack definieren (normal DMX) oder als mit einer einzigen Adresse für
alle 4 Kanäle (DMX parallel).
Stellen Sie Ihre Auswahl über DIP-Schalter 10 ein.
DIP-Schalter 1: eine Adresse
DIP-Schalter 0: 4 Kanäle
Function
6. BEDIENUNG
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben und den Haupt-Sicherungsautomat
angeschaltet haben, ist das ESX-4 einsatzbereit.
Schalten Sie den gewünschten Kanal über Ihr Steuergerät. Ist sowohl ein DMX-Controller und eine analoge
Steuerung angeschlossen, reagiert das Gerät auf das stärkere Datensignal.
7. REINIGUNG UND WARTUNG
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Service-
arbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Sicherungswechsel
Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt
werden.
Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker
ziehen).
Vorgehensweise:
Schritt 1: Drehen Sie den Sicherungshalter mit einem passenden Schraubendreher aus dem Gehäuse
(gegen den Uhrzeigersinn).
Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.
Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.
Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein und drehen Sie ihn fest.
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
DMX ADDRESS
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
FUNCTION
1
2
3
4
5
6
7
8
any one of DIP switch 1-9 is on, DMX parallel
All of DIP switch 1-9 is off, auto parallel
any one of DIP switch 1-9 is on ,DMX
All of DIP switch 1-9 is off , Auto
LEBENSGEFAHR!
11/40
9
10
1
0
00026751.DOC, Version 2.1
