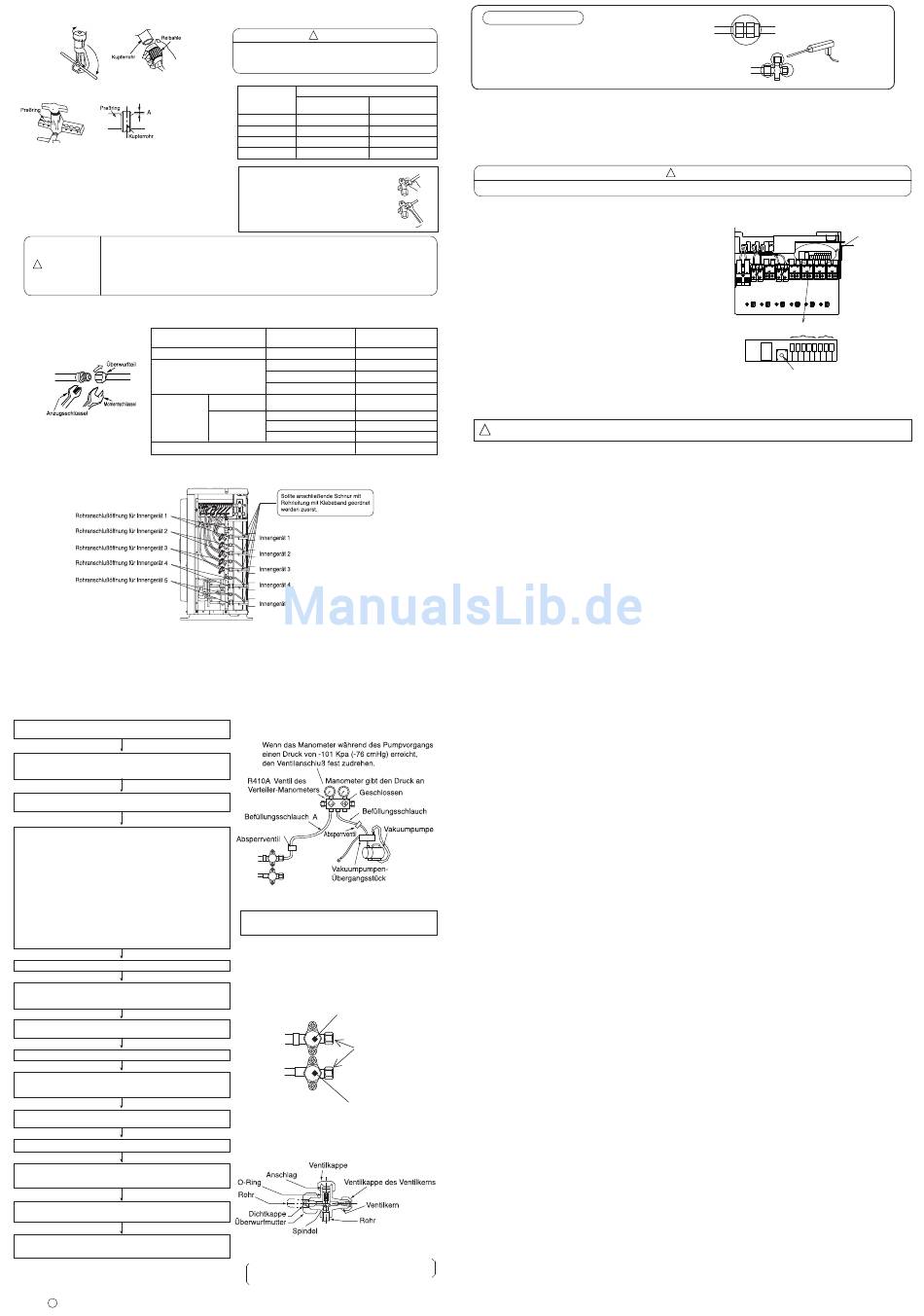

4. Vorbereitung der Rohre
Verwenden Sie Rohrschneider zum Schneiden der Kupferrohre.
●
Vor dem Aufweiten setzen Sie bitte die Aufweitmutter auf.
●
Verwenden Sie
●
Spezialwerkzeug
5. Anschließen der Rohre
5.1 Anschließen der Rohre
Anschluß der Außenleitungen an die Aussengerät
(1) Die Verschraubungsmuttern an den Ventilen abschrauben.
(2) Die Ventile und Rohraufweitungen mit Spezialöl ölen.
(3) Mit Schlüssel festschrauben.
Eine Mutter wird aus dem Raumgerät entfernt, indem zuerst die Mutter auf der Seite mit dem kleinen
●
Durchmesser abgeschraubt wird, da sonst die Dichtungskappe auf der Seite des größeren Durchmessers
herausfl iegt. Vor der Montage muß das Wasser aus den Rohrleitungen entfernt werden.
VORSICHT
!
Während des Anschlußes, Unterhalt weg vom Wasser.
●
Seien Sie sicher, die Auffl ackernnuß zur spezifi zierten Drehkraft mit einem Drehkraftschlüssel festzuziehen.
●
Wenn die Auffl ackernnuß übermäßig festgezogen wird, kann sie nach einiger Zeit knacken, und Ursache
Kühlmitteldurchsickern.
Seien Sie bitte vorsichtig beim Biegen der Rohre.
●
Manuell einschrauben, während die Mitte ausgerichtet wird. Danach ziehen Sie die Verbindung mit
●
einem Drehmomentschlüssel an.
Seite mit kleinem Durchmesser
Seite mit großem Durchmesser
Ventilkopfkappe
Bringen Sie die Maßeinheit in einen beständigen Platz an, um Erschütterung oder Geräusche herabzusetzen.
●
Nachdem die Kabeljaus und die Rohre geordnet worden sind, sichern Sie sie im Platz.
●
6. Entlüftung des Rohres und Prüfung auf Gasausfl uß
Dieses System integriert 5 Subsysteme der Rohrleitung mit 1 Paar von installierten Dienstklappen. Dieses Paar wird für das Luftreinigen
und das Pumpen unten Operationen verwendet. Auch weil Klappen nicht installiert werden, um die in Verbindung stehenden Münder
zuzudecken, gibt es ein Bedürfnis nach allen unverwerteten in Verbindung stehenden Mündern, die durch Siegel-Kappen und gefl ackerte
Nüsse dicht zuzudecken sind.
VERWARNUNG: Wenn alle unvenwerteten in Verbindung stehenden Münder durch Siegel-Kappen und gefl ackerte Nüsse nicht dicht
zugedeckt werden, wird es das potenzielle Gasleckstelle-Auftreten geben.
6.1 Entlüften mittels Vakuumpumpe
Entfernen die Kappe-Nüsse von den Dienstklappen gelegt sowohl an
den größeren als auch an kleineren Pfeife-Rändern.
Nach dem Entfernen der Kappe-Nüsse des Klappe-Kerns der
Dienstklappen ließ sich nieder am größeren Pfeife-Rand, verbinden Sie
den stürmenden Schlauch A.
Nach dem Anschließen des Vakuumansaugen-Pumpe-Adapters, verbinden
Sie den stürmenden Schlauch B zum Adapter.
Während der Wiederposition oder jeder Zeit die Klimaanlage-Einheit wird
entfernt und wiederinstalliert könnte es eine geschlossene elektrisch
angetriebene Klappe geben. Wenn das elektrische angetriebene
Klappe wird sogar mit dem Luftreinigen geschlossen, das getan wird,
es wird einige geben Luft stellte innerhalb dieses Gebiets Fallen. Die
elektrisch angetriebene Klappe wird sein müssen geöffnet, um ein
Luftreinigen zu tun. Vor dem Verwenden der Vakuumansaugen-Pumpe,
Hauptenergieversorgung (LN Terminal) sollte verbunden werden, das wird
a ermöglichen ganz, von der Klappe öffnend. Nach dem Anschließen
der Energieversorgung dafür etwa 90 Sekunden wird die Klappe, danach
welch völlig geöffnet trennen Sie die Energieversorgung und fangen Sie
an, die Vakuumansaugen-Pumpe zu verwenden.
(Beziehen Sich auf "Energieversorgungsend verbindungen" in Rücksichten
auf das LN Terminal)
VERWARNUNG: der Eingang der Luft während des Betriebszyklus kann
Zunahme im Druck und anderen Depressionen verursachen.
Schalter von der Energieversorgung der Außeneinheit.
Das Schließen von über den mannigfaltigen Klappe-Griff H der Griff wird
LO öffnen und die Vakuumpumpe bedienen, die ein Vakuumansaugen
seit etwa 60 Minuten führen wird.
Auf einen über die mannigfaltige Klappe abgestellten vollen behandeln
LO, die Vakuumpumpe wird anhalten.
Kontrolle, um sicherzustellen, dass es keine Gasleckage gibt.
Nach dem Entfernen des stürmenden Schlauchs A, lassen Sie die
Dienstklappe-Spindeln (2 Einheiten an beiden Seiten) in gegen den
Uhrzeigersinn Richtung rotieren, um völlig zu öffnen.
Installieren die Kappe-Nüsse zu ihren ursprünglichen Positionen Wieder
und ziehen sie zu ihren spezifi schen Drehmoment-Werten zusammen.
Den Vakuumschlauch vom Wartungsventil abtrennen.
Die Ventilkappe des Ventilkerns festziehen
[Anzugemoment 12,3 ~ 15,7 N·m (125~160 kgf·cm)]
Die Ventilkappe an den Spindeln der Hoch- und Nieder-druckventile
anbringen.
Die Ventilkappe an der Spindel festziehen
[Anzugsmoment 19,6 ~ 24,5 N·m (200 ~ 250kgf·cm)]
<
>
IA1024: C
VORSICHT
!
Zackige Kanten verursachen undichte Stellen.
●
Richten Sie das zuentgratete Ende nach unten, um den
●
Grat nicht in das Rohr fallen zu lassen.
A (mm)
Außendurchmesser
"Imperial"-
(Ø)
Aufweitungswerkzeug
Aufweitungswerkzeug
~
6,35 (1/4")
0
0,5mm
~
9,52 (3/8")
0
0,5mm
~
12,7 (1/2")
0
0,5mm
~
15,88 (5/8")
0
0,5mm
Von Hand festziehen.
Nicht auf einmal festziehen, sondern festzie-
hen, während die Aufweitung an dem Rohr
angebracht wird.
Drehmoment N·m
Äußerer
Rohrdurchmesser
(kgf · cm)
6,35 (1/4")
13,7-18,6 (140-190)
9,52 (3/8")
34,3-44,1 (350-450)
12,7 (1/2")
44,1-53,9 (450-550)
15,88 (5/8")
49,0-58,8 (500-600)
Seite mit kleinem
6,35 (1/4")
19,6-24,5 (200-250)
Durchmesser
9,52 (3/8")
19,6-24,5 (200-250)
Seite mit großem
12,7 (1/2")
29,4-34,3 (300-350)
Durchmesser
15,88 (5/8")
29,4-34,3 (300-350)
Ventilkernkappe
12,3-15,7 (125-160)
Entlüftung mit Vakuumpumpe
Seien Sie sicher, daß das Absperrventil immer völlig geöff-
net ist.
Abb. 6-1
Ventilkappe
Ventilkappe des
Ventilkerns
Ventilkappe
Abb. 6-2
Abb. 6-3
Der Kühlmittelweg ist often und das Kühlmittel fl ießt von
dem Außenperät zum Innengerät.
Prüfung auf Gasausfl uß
Bitte benutzen Sie den gasleckdetektor, um zu prüfen, of
Gas an der Verbindung der Aufweitmutter, wie rechts darg-
estellt, austritt.
Wenn Gas ausfl ießt, dann ziehen Sie den Anschluß nach um
das Leck zu stoppen. (Den Detekor für R410A verwenden.)
"Ridgid"-
7. Betriebstest
Vergewissern Sie sich, daß die Klimaanlage während des Betriebstestes im normalem Betriebszustand ist.
1,0mm
●
Erklären Sie dem Kunden die Richtigen Schritte für die Betätigung der Anlage, wie sie in der Bedienungsanluitung beschrieben
●
1,0mm
sind.
1,0mm
Wenn die Innenmaßeinheit dores nicht funktionieren, überprüfen Sie, um zu sehen, daß die Anschlüsse korrekt sind.
●
1,0mm
Probelauf sollte auf eine Maßeinheit zur Überprüfung auf falsche Verdrahtung der anschließenden Schnur hintereinander geleitet werden.
●
8. Wiederherstellung des kühlmittels während der Wiederposition oder der
Deinstallation der Einheit
(1) die Schaltung auf dem Dienstschalter der Außeneinheit wird die erzwungene
kühl werdende Operation führen.
(2) Nach dem Funktionieren seit ungefähr 5 Minuten, lassen Sie die Dienstklappe-
Spindel gelegt an der Seite des kleineren Pfeife-Randes, in im Uhrzeigersinn
Richtung rotieren, um einen abgestellten vollen zu erreichen.
(3) Nach dem Funktionieren für ungefähr 2 ~ 3 Minuten, lassen Sie die
Dienstklappe-Spindel gelegt an der Seite des größeren Pfeife-Randes, in im
Uhrzeigersinn Richtung rotieren, um eien abgestellten vollen zu erreichen.
(4) hören Sofort die erzwungene kühl werdende Operation auf und schalten die
Energieversorgung aus.
(5) Verwenden einen Schraubenschlüssel oder ähnliche Werkzeuge, um völlig
alle Kappe-Nüsse und Klappe-Kernkappe-Nüsse zu ihren angegebenen
Drehmoment-Werten zusammenzuziehen.
(6) Installieren und ziehen die Siegel-Kappen und gefl ackerte Nüsse auf allen
in Verbindung stehenden Mündern all und jeder installierter Rohrleitung
zusammen.
9. Erzwungene Kühl werdende Operation
Dienstschalter der den Außeneinheit seit 1 Sekunde Drückt, wird die erzwungene
kühl werdende Operation anfangen.
Führen Sie Bitte diese Operation, wann auch immer es ein Bedürfnis gibt,
Fehlerbeseitigung oder Wiederherstellung des kühlmittels der Außeneinheit
durchzuführen.
!
VERWARNUNG: Falls die Dienstklappe-Spindel geschlossen worden war, bedient as seit mehr als 5 Minuten nicht.
B
VORSICHT
!
C D
C D
C D
C D
C D
Grün Geführt Rot Geführt
Wartungsschalter
Abb. 6-4
Position des
Dienstes und der
Selbstdiagnose-
Lampe
als unten.
