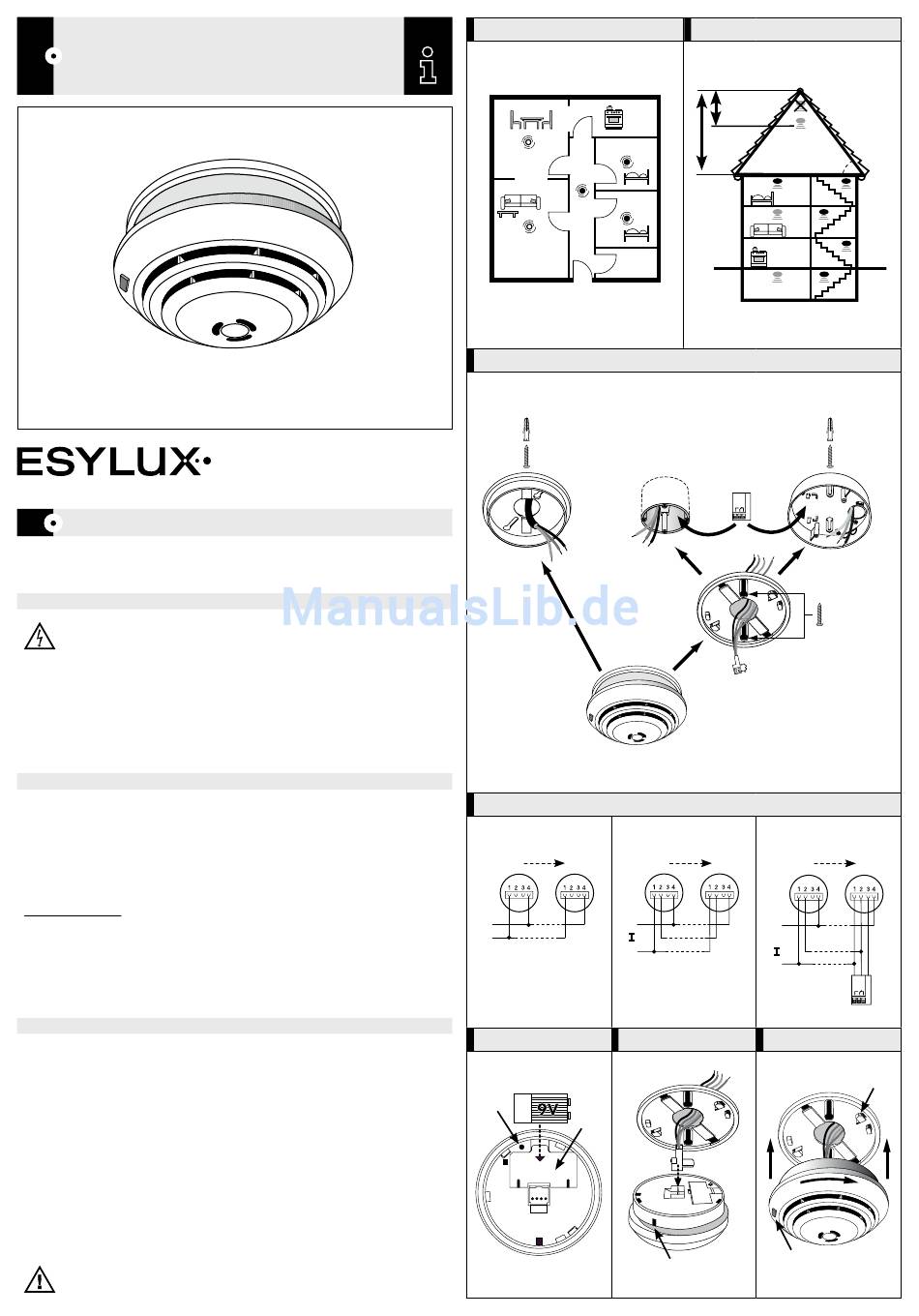

ESYLUX PROTECTOR K 230 V Bedienungsanleitung

RAUCHMELDER
D
D RAUCHMELDER
Wir gratulieren Ihnen zum Kauf dieses qualitativ hochwertigen ESYLUX Produktes. Um ein einwandfreies
Funktionieren zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch und bewahren
Sie sie auf, um gegebenenfalls zukünftig nachlesen zu können.
1 • SICHERHEITSHINWEISE
ACHTUNG: Arbeiten am 230 V Netz dürfen nur von autorisiertem Fachpersonal unter
Berücksichtigung der landesüblichen Installationsvorschriften/-normen ausgeführt werden.
Vor der Montage des Produktes ist die Netzspannung freizuschalten.
Das Produkt ist nur für den sachgemäßen Gebrauch (wie in der Bedienungs anleitung
beschrieben) bestimmt. Änderungen, Modifikationen oder Lackierungen dürfen nicht
vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt. Sofort
nach dem Auspacken ist das Gerät auf Beschädigungen zu prüfen. Im Falle einer
Beschädigung darf das Gerät keinesfalls in Betrieb genommen werden. Wenn anzunehmen
ist, dass ein gefahrloser Betrieb des Gerätes nicht gewährleistet werden kann, so ist dieses
unverzüglich außer Betrieb zu nehmen und gegen unbeabsichtigten Betrieb zu sichern.
2 • BESCHREIBUNG
Der ESYLUX PROTECTOR K 230 V ~ ist ein fotoelektronischer Rauchmelder zur frühzeitigen
und zuverlässigen Branderkennung in privaten Wohnhäusern, Wohnungen und Räumen mit
wohnungsähnlicher Nutzung. In der Rauchkammer, dem „Herzstück" des ROTECTOR K,
wird in periodischen Abständen von etwa 10 Sekunden ein Lichtstrahl erzeugt. Dringt Rauch
in die Kammer, wird das Licht reflektiert und trifft auf eine Photozelle. Dies löst einen ca. 85
dB lauten Alarm aus, der weithin zu hören ist. Manuell kann der Melder durch Abschalten
der Netzspannung und durch Herausnehmen der Batterie abgeschaltet werden
Einsatzmöglichkeiten:
• Einzelbetrieb
• Vernetzung per Draht mit insgesamt bis zu 30 PROTECTOR Meldern
Für eine optimale Absicherung von Haushalten sollten Rauchmelder in allen Räumen,
Fluren, Keller- und Speicherräumen installiert werden. Eine Grundabsicherung wird schon
durch den Einsatz von PROTECTOR Rauchmeldern in allen Schlafräumen, Kinderzimmern
und auf den Fluren sämtlicher Etagen erreicht (Abb. 1+2).
3 • INSTALLATION / MONTAGE / ANSCHLUSS
• Montieren Sie zuerst eine PROTECTOR K Aufputz-Dose (Zubehör) möglichst mittig an der
Decke (Abb. 3.1) oder verwenden Sie eine Unterputz-Dose (Abb. 3.2). Sollten Sie ein
PROTECTOR SCHALTRELAIS (Zubehör) (Abb. 3.3) benötigen, können Sie dieses in der
Unterputz-Dose (Abb. 3.2) oder in der PROTECTOR K Aufputzdose H27mm (Abb. 3.5) platzieren.
• Schützen Sie die Geräte vor Bohrstaub.
• Sie können insgesamt bis zu 30 Rauchmelder per Draht miteinander vernetzen.
• Verdrahtung/ Adernbelegung (Abb. 4)
1 blau = N Nullleiter / – Schaltrelais / – Vernetzung
2 orange = I
+ Vernetzung
3 rot = R + Schaltrelais
4 braun = L Phase 230 V ~
• Achten Sie auf den richtigen Anschluss (Polung), sonst erfolgt im Alarmfall keine
Weitergabe des Alarms an alle vernetzten Rauchmelder (Abb. 4). Bei Missachtung können alle
Melder zerstört werden!
HINWEIS: Bei Vernetzung per Draht nicht den Relais-Anschluss R der einzelnen Melder
miteinander verbinden, sondern nur den Anschluss N, I und L (Abb. 4).
