ESYLUX PROTECTOR K Bedienungsanleitung

FUNK-HEIMRAUCHMELDER-SYSTEM
D
• • PROTECTOR K FUNK-MODUL
D
PROTECTOR K FUNK-MODUL
Wir gratulieren Ihnen zum Kauf dieses qualitativ hochwertigen ESYLUX
Produktes. Um ein einwandfreies Funktionieren zu gewährleisten, lesen Sie
bitte diese Bedienungsanleitung sorgfältig durch und bewahren Sie sie auf
um gegebenenfalls zukünftig nachlesen zu können.
1 • SICHERHEITSHINWEISE
Das Produkt ist nur für den sachgemäßen Gebrauch (wie in
der Bedienungsanleitung beschrieben) bestimmt. Änderungen,
Modifikationen oder Lackierungen dürfen nicht vorgenommen
werden, da ansonsten jeglicher Gewährleistungsanspruch
entfällt. Sofort nach dem Auspacken ist das Gerät auf
Beschädigungen zu prüfen. Im Falle einer Beschädigung darf
das Gerät keinesfalls in Betrieb genommen werden. Wenn
anzunehmen ist, dass ein gefahrloser Betrieb des Gerätes nicht
gewährleistet werden kann, so ist dieses unverzüglich außer
Betrieb zu nehmen und gegen unbeabsichtigten Betrieb zu
sichern.
2 • BESCHREIBUNG
• Das ESYLUX PROTECTOR Funk-Heimrauchmelder-System
ist für private Wohnhäuser, Wohnungen und Räume mit
wohnungsähnlicher Nutzung konzipiert.
• Das Funk-Heimrauchmelder-System besteht aus:
Funk-Signale
Funk-Sendeeinheit
Funk-Sendemodul
+ Rauchmelder unidirektionale
(nachrüstbar) Übertragung
• Erkennt einer der Funk-Rauchmelder einen Brandrauch,
so alarmiert dieser akustisch und optisch. Gleichzeitig
erfolgt eine Übertragung an die Funk-Zentrale, die durch
ein übersichtliches Display sofort und präzise anzeigt, wo
es brennt (optische und akustische Anzeige).
Denn im Notfall zählt jede Sekunde!
• Die Funkübertragung erfolgt unidirektional. Die Funk-
Zentrale (Abb. 3.1) sendet dabei keine Funk-Signale aus
sondern empfängt Alarm- und Batterie-Leersignale der
nachfolgenden Funk-Sendeeinheiten:
- PROTECTOR K Funk-Modul (Abb. 3.2) in Verbindung
mit den 9V Rauchmeldern PROTECTOR K oder
PROTECTOR K Lithium (Abb. 3.3)
- Universales Funk-Sendemodul (Abb. 3.4) in Verbindung
mit anderen Komponenten wie z. B. Gasmelder
PROTECTOR GD 230 V ~ (Abb. 3.5)
- Per Funk-Druckknopfmelder (Abb. 3.6) kann manuell
Alarm ausgelöst werden
HINWEIS: Das PROTECTOR Funk-Heimrauchmelder-System
ist nicht kombinierbar mit dem PROTECTOR KRF-Transceiver
und der Fernbedienung Mobil-PROTECTOR-RF
3 • INSTALLATION / MONTAGE / ANSCHLUSS
• Bei der Montage eines Funk-Systems sollte jedes Objekt/
Haus individuell betrachtet werden. Funk-Systeme können
durch unterschiedliche Einflüsse geschwächt, sprich
„gedämpft" werden. Lesen Sie daher diese Bedienungs-
anleitung komplett durch und beachten Sie bitte das
Beiblatt „Hinweise zu Funk" und die Bedienungsanleitung
der Funk-Zentrale.

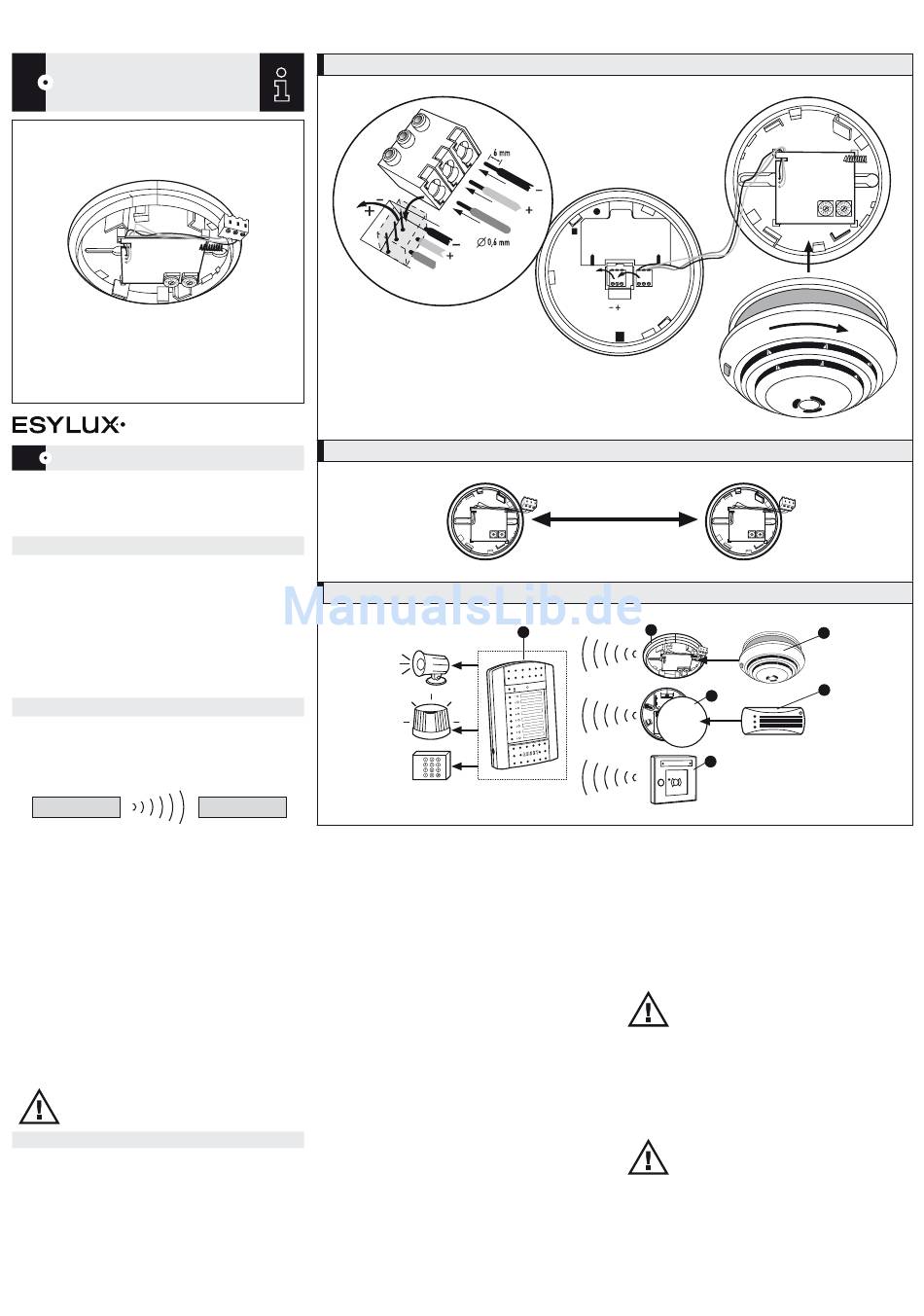

ABB. 1
9V
www.esylux.com
ABB. 2
ABB. 3
Empfänger
Funk-Zentrale
(8 Meldelinien)
• Wir empfehlen Ihnen das gesamte Funk-Heimrauchmelder-
System vor der endgültigen Montage provisorisch in Betrieb
zu nehmen und zu prüfen.
3.1 Vorbereitung des Rauchmelders zum Anschluss an das PROTECTOR K
Funk-Modul
• Das PROTECTOR K Funk-Modul und der Rauchmelder
PROTECTOR K bzw. PROTECTOR K Lithium teilen sich
eine Batterie, die im Rauchmelder montiert wird (siehe
Anleitung des Rauchmelders). Die Batterie-Lebensdauer des
Rauchmelders wird dadurch verringert. Die Funk-Zentrale
überwacht die Rauchmelder-Batterie und zeigt einen
fälligen Austausch an. Wir empfehlen eine Ultralife U9VL
Lithium-Batterie.
• Schließen Sie das Batteriefach des Rauchmelders.
Ist die Batterie richtig angeschlossen, blinkt die rote LED
des Rauchmelders ca. alle 45 Sek. kurz auf.
3.2 Vorbereitung des PROTECTOR K Funk-Moduls
Auf dem PROTECTOR K Funk-Modul befinden sich folgende
Drehschalter zur Einstellung:
3.2.1 Drehschalter „Anlagen-Code" (Abb. 1.1) mögliche Einstellungen:
Position A - F = Anlagen-Code A - F
• Stellen Sie die Funk-Sendeeinheiten auf den gleichen
Anlagen-Code (A - F) wie die Funk-Zentrale.
• Hinweis: Die Funk-Zentrale verarbeitet nur Daten-Funk-
telegramme, in denen der gleiche Anlagen-Code enthalten ist.
Deshalb muss an allen Funk-Sendeeinheiten und der Funk-
Zentrale Ihres Funk-Heimrauchmelder-Systems der gleiche
Anlagen-Code (A - F) eingestellt werden.
Somit können Beeinflussungen oder Störungen durch
andere Funk-Systeme, z. B. aus der Nachbarschaft
vermieden werden.
9V
9V
> 1 m
1
9V
2
4
6
3.2.2 Drehschalter „Melder-Nummer" (Abb. 1.2) mögliche Einstellungen:
Position 1 - 8 = Melder-Nummer 1 - 8
• Stellen Sie am Funk-Sendemodul die Melder-Nummer
(1 - 8) ein, gemäß der gewünschten Alarmlinie 1 - 8 der
Funk-Zentrale.
Hinweis: Es kann jeweils max. eine Funk-Sendeeinheit einer
Linie zugeordnet werden.
• Ziehen Sie die 2-polige grüne Klemme von der
Unterseite des Rauchmelders ab und stecken Sie
stattdessen die 3-polige Klemme des Funkmoduls unten
auf den Rauchmelder (Abb. 1).
ACHTUNG: Achten Sie auf die richtige Polung!
schwarz = minus (-)
braun = Signalleitung/Vernetzung (+)
rot = +9 V Stromversorgung für das
PROTECTOR K Funk-Modul
• Das PROTECTOR K Funk-Modul wird dadurch vom
Rauchmelder mit Spannung versorgt, meldet sich dabei an
der Funk-Zentrale an und wird dort gespeichert.
• Legen Sie einen Standort für das PROTECTOR K Funk-
Modul fest. Beachten Sie dabei das Beiblatt „Hinweise zu
Funk" und die Bedienungsanleitung des Rauchmelders.
HINWEIS: Achten Sie bei der Standortwahl auf die
optimale Montageart der Komponenten zueinander!
