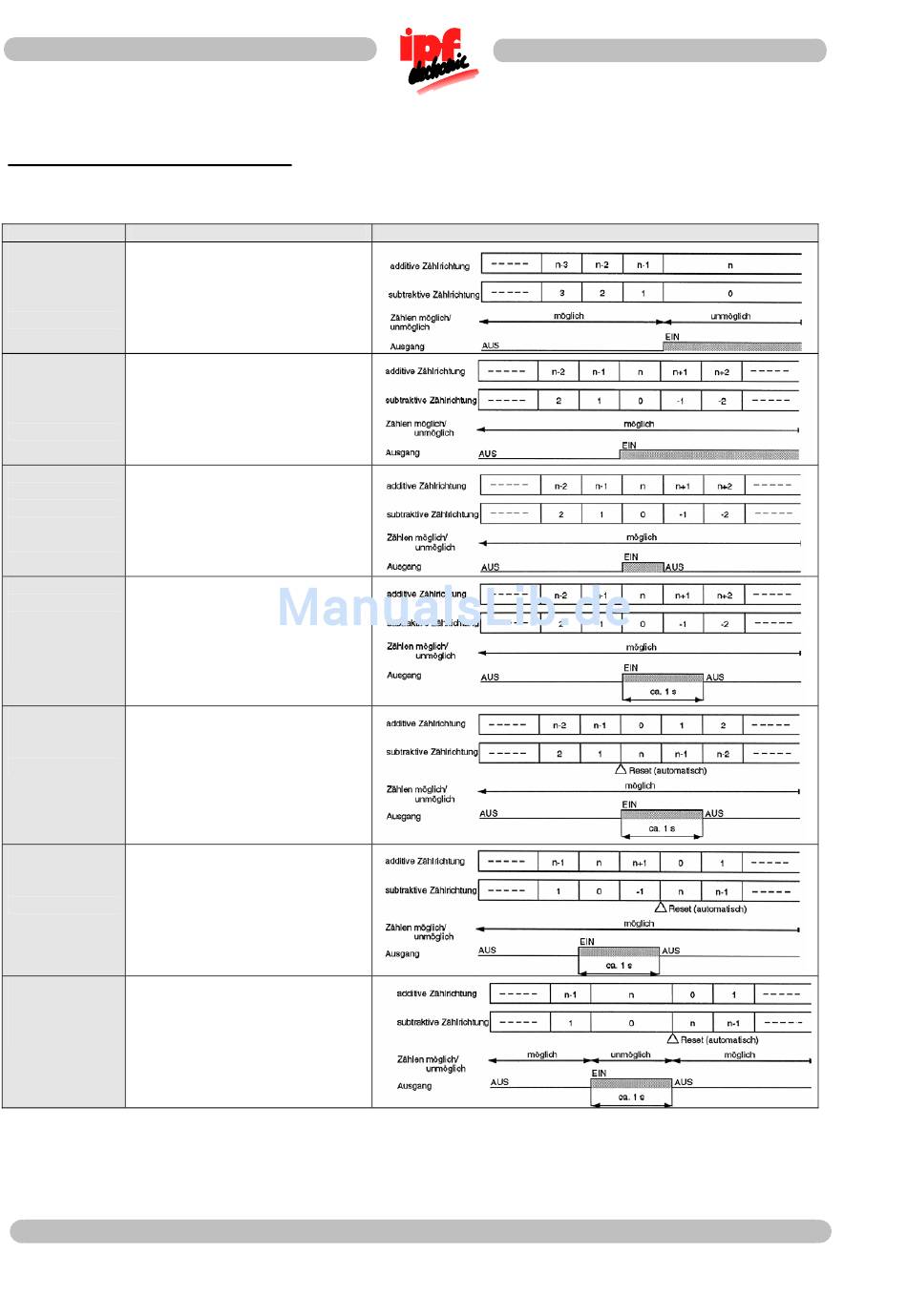

Auflistung der Ausgangsmodi
Die Ausgangsmodi werden mit den DIP-Schaltern 1, 2 und 3 eingestellt.
Eingangsmodus
Der Ausgang wird nach Beendi-
Ausgangshalte-
gung des Zählens gehalten, bis ein
funktion
Reset erfolgt. Während dieser Zeit
HOLD-A
ändert sich das Display nicht.
(EIN,EIN,AUS)
Ausgangshalte-
Der Ausgang wird nach Beendi-
funktion /
gung des Zählens gehalten, bis ein
Überzählen I
Reset erfolgt. Weiterzählen ist
HOLD-B
trotzdem möglich.
(AUS,AUS,EIN)
Ausgangshalte-
Der Ausgang wird nach Beendi-
funktion /
gung des Zählens gehalten, bis das
Überzählen II
nächste Zählsignal anliegt. Weiter-
HOLD-C
zählen ist trotzdem möglich.
(EIN,AUS,EIN)
Ein-Impuls /
Der Ausgang wird nach Beendi-
Überzählen
gung des Zählvorgangs für ca. 1
Sekunde gehalten. Weiterzählen ist
SHOT-A
trotzdem möglich.
(EIN,EIN,EIN)
Ein-Impuls /
Der Ausgang wird nach Beendi-
Neuzählen I
gung des Zählvorgangs für ca. 1
SHOT-B
Sekunde gehalten. Weiterzählen ist
trotzdem möglich. Reset erfolgt
(AUS,AUS,AUS)
gleichzeitig mit Beendigung des
Zählvorgangs. Solange der Aus-
gang gehalten wird, ist ein Neustart
unmöglich.
Ein-Impuls /
Der Ausgang wird nach Beendi-
Neuzählen II
gung des Zählvorgangs für ca. 1
SHOT-C
Sekunde gehalten. Weiterzählen ist
trotzdem möglich. Reset erfolgt
(EIN,AUS,AUS)
gleichzeitig mit dem Ausschalten
des Ausgangs.
Ein-Impuls /
Der Ausgang wird nach Beendi-
Haltefunktion
gung des Zählvorgangs für ca. 1
Sekunde gehalten. Während dieser
SHOT-D
Zeit wird nicht weitergezählt. Reset
(AUS,EIN,AUS)
erfolgt gleichzeitig mit dem Aus-
schalten des Ausgangs.
Der Einsatz dieser Geräte in Anwendungen, wo die Sicherheit von Personen von deren Funktion ab-
hängt, ist unzulässig!
ipf electronic gmbh
Kalver Straße 27
D-58515 Lüdenscheid
Telefon (02351) 9365-0 Fax (02351) 9365-19
Beschreibung
Graphische Darstellung
Änderungen vorbehalten!
Seite 4/4
