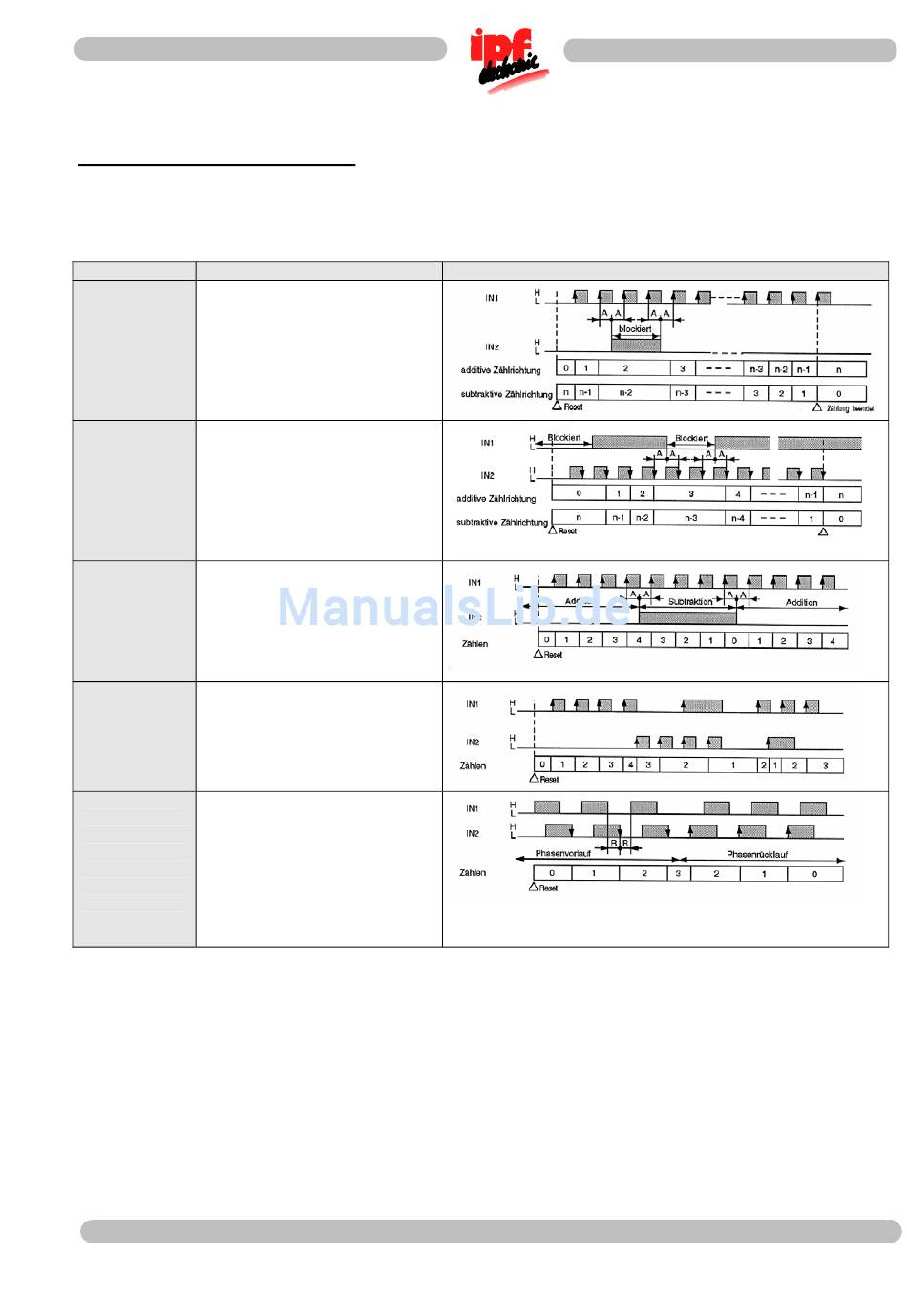

Auflistung der Eingangsmodi
Die Eingangsmodi werden mit den DIP-Schaltern 6, 7 und 8 eingestellt.
In der graphischen Darstellung entspricht IN 1 dem Eingang 1 und IN 2 dem Eingang 2
Eingangsmodus
IN 1 fungiert als Zähleingang, IN 2
als Eingangsgate.
Addition
(EIN,EIN,EIN)
„A" muss größer als die minimale
Eingangssignalbreite sein.
IN 2 fungiert als Zähleingang, IN 1
als Eingangsgate.
Subtraktion
(AUS,AUS,AUS)
„A" muss größer als die minimale
Eingangssignalbreite sein.
IN 1 fungiert als Zähleingang, IN 2
als Richtungseingang. Bei Low-
Richtung
Pegel an IN 2 erfolgt Addition, bei
(EIN,AUS,AUS)
High-Pegel an IN 2 erfolgt Subtrak-
tion.
„A" muss größer als die minimale
Eingangssignalbreite sein.
IN 1 ist additiver Eingang, IN 2 ist
subtraktiver Eingang. Beide Ein-
Unabhängig
gänge arbeiten völlig unabhängig
(AUS,EIN,AUS)
voneinander.
Die Zählrichtung ist additiv, falls die
Phase von IN 1 der von IN 2 vor-
auseilt.
Phase
Die Zählrichtung ist subtraktiv, falls
(EIN,EIN,AUS)
die Phase von IN 2 der von IN 1
vorauseilt.
„B" muss größer als die minimale
Eingangssignalbreite sein.
Hinweis: Der Eingangsmodus „Phase" wird verwendet bei Anschluss eines inkrementalen Gebers.
Weil die Zähler dieser Baureihe nicht skalierbar sind, ist es auch nicht möglich, die Anzeige zum Bei-
spiel auf eine bestimmte Länge einzustellen.
ipf electronic gmbh
Kalver Straße 27
D-58515 Lüdenscheid
Telefon (02351) 9365-0 Fax (02351) 9365-19
Beschreibung
Graphische Darstellung
Zählung beendet
Änderungen vorbehalten!
Seite 3/4
