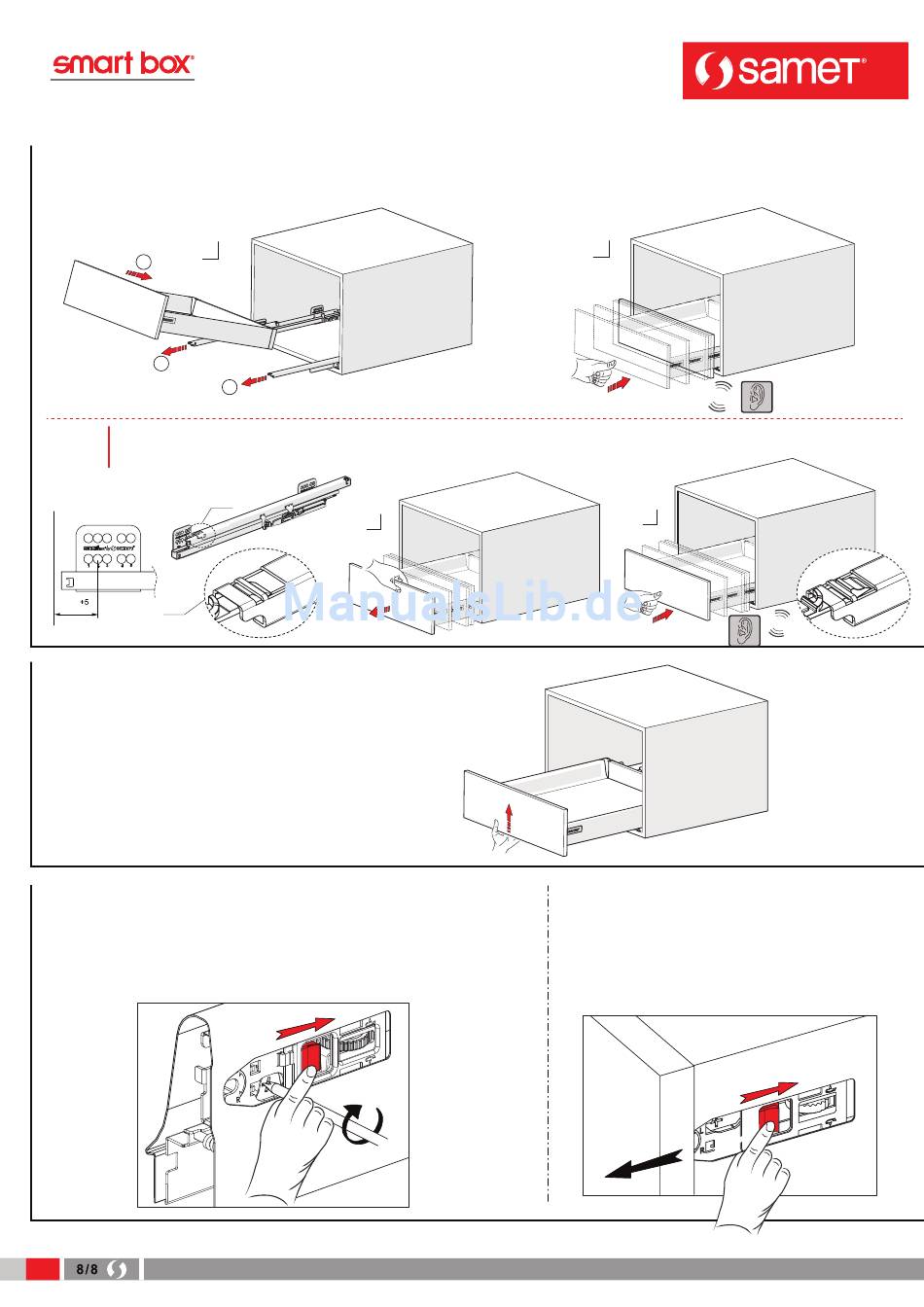

Montageanleitung
Schubkasten auf die Führungsschienen aufsetzen und einschieben
1
2
1
Die Tiefentoleranz bei der Verriegelung mit den Laufschienen beträgt 5 mm. Somit kann die erste Befestigungsposition für die Laufschienen in dem Bereich zwischen 37 mm (Standard)
Achtung!
und 42 mm von der Korpusvorderkante liegen. Bei Ausnutzung der Tiefentolerenz den Schubkasten mit Schwung schließen, damit die Verriegelung in der 2-ten Position der Laufschienen
einrastet.
AA
37
AA
Schubkasten demontieren
Bei Problemen mit der Demontage der Frontblende
1
1
1.
2.
1.
2
Click !
2
Demontage der Frontblende
2.
Click !
1.
1.
