samet smart slide Montageanleitung

samet smart slide Montageanleitung

Push-open soft close auszugssystem

Werbung

Abmessungen Korpus
NL =
Nennlänge
CIW =
Lichte Korpusbreite
Befestigungspositionen
Schienen an den markierten Positionen anschrauben.
9
37
32
96
Abmessungen
Schubkasten
Montageanleitung
CID =
Lichte Korpustiefe
350 400
450 500
550 600
96
DIW
DIW = CIW - 46/ 45 mm
Auszugssystem
Empfohlene Schrauben und
Bohrschablonen
Bohrschablone für
Smart Lock +
hintere Bohrung
Holzrückwand
Lichte Korpusbreite
Lichte Korpustiefe
Auszugstiefe
Lichte Auszugsbreit
Nennlänge

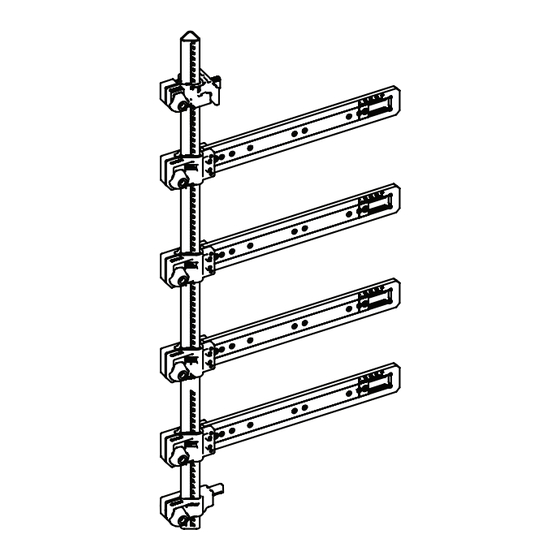

Bohrschablone für
Bohrschablone mit
Führungsschienen
Schiene für
Führungsschienen
25306630 / 00 - 20.07.2012
: CIW
: CID
: DD
: DIW
: NL
Ø6,1 x 11,5

Werbung

loading

Inhaltszusammenfassung für samet smart slide

  • Seite 1 Montageanleitung Auszugssystem Lichte Korpusbreite : CIW Abmessungen Korpus : CID Lichte Korpustiefe : DD Auszugstiefe : DIW Lichte Auszugsbreit : NL Nennlänge Empfohlene Schrauben und Bohrschablonen NL = Ø6,1 x 11,5 Nennlänge Bohrschablone für Bohrschablone mit CID = Bohrschablone für CIW = Smart Lock + Führungsschienen...
  • Seite 2 Montageanleitung Auszugssystem Montage der Aufschiebetechnik (Lock Fix) Achtung: Bei Bodenstärke < 12 mm Frontmontage anwenden! Bodenmontage Drehrad für die Höhenverstellung (+ 2 mm) Drehrad für die Seitenverstellung (± 1,5 mm L+R) Hebel ziehen um den Auszug von den Laufschienen zu lösen. Bohrschablone für Bohrschablone mit Schiene Führungsschienen...
