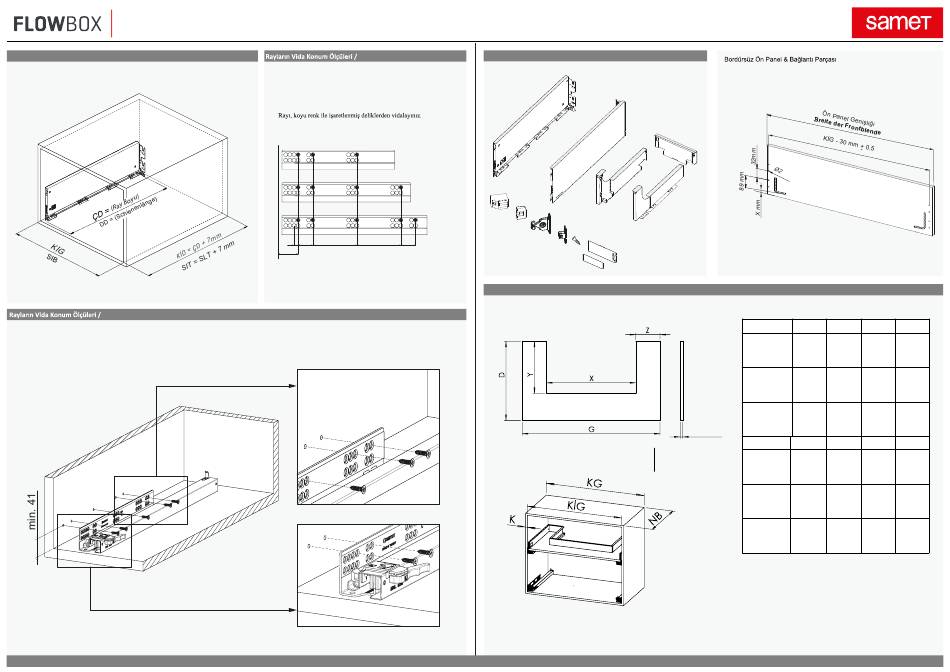

samet FLOWBOX Handbuch

H.192 Metal Panel Eviye Altı Çekmece Sİstemleri Kullanım Kılavuzu
H:192 Handbuch - Spülenschrank mit Metallblenden-Schubladensystemen
Kabin Ölçüleri /
Schrankabmessungen
Schraubenposition der Schienenführungen
Schraubenposition der Schienenführungen
Schrauben Sie die Schiene an den markierten Löchern fest.
270
300
350
400
450
500
550
600
9 32 96 96 32
37
Parçalar /
Teile
Teknik Ölçüler /
Technische Abmessungen
Sipariş sırasında belirlenen
taban tahtası kalınlığı.
T =
Stärke der Grundplatte, die bei
der Bestellung festgelegt wird.
Ohne Relingstab -Frontblende & Verbindungsstücke
Q Q
K = 16mm KG:450 KG:600 KG:900
X:160 X:160
Y:243 Y:243
NB:350
Z:117,5 Z:192,5
D:338 D:338
G:396 G:546
X:160 X:160
Y:243 Y:243
NB:450
Z:117,5 Z:192,5
D:438 D:438
G:396 G:546
X:160 X:160
Y:243 Y:243
NB:500
Z:117,5 Z:192,5
D:488 D:488
G:396 G:546
T = 16/18
K = 18mm KG:450 KG:600 KG:900
X:156 X:156
Y:243 Y:243
NB:350
Z:117,5 Z:192,5
D:338 D:338
G:392 G:542
X:156 X:156
Y:243 Y:243
NB:450
Z:117,5 Z:192,5
D:438 D:438
G:392 G:542
X:156 X:156
Y:243 Y:243
NB:500
Z:117,5 Z:192,5
D:488 D:488
G:392 G:542
25310940 / 01 - 11.04.2022
KG:1200
X:160 X
Y:243
Z:342,5
D:338
G:846
X:547 X
Y:271
Z:149
D:438
G:846
X:547 X:547
Y321 Y321
Z:149 Z:299
D:488 D:488
G:846 G:1146
KG:1200
X:156 X
Y:243
Z:342,5
D:338
G:842
X:543
X
Y:271
Z:149
D:438
G:842
X:543 X:543
Y321 Y321
Z:149 Z:299
D:488 D:488
G:842 G:1142
