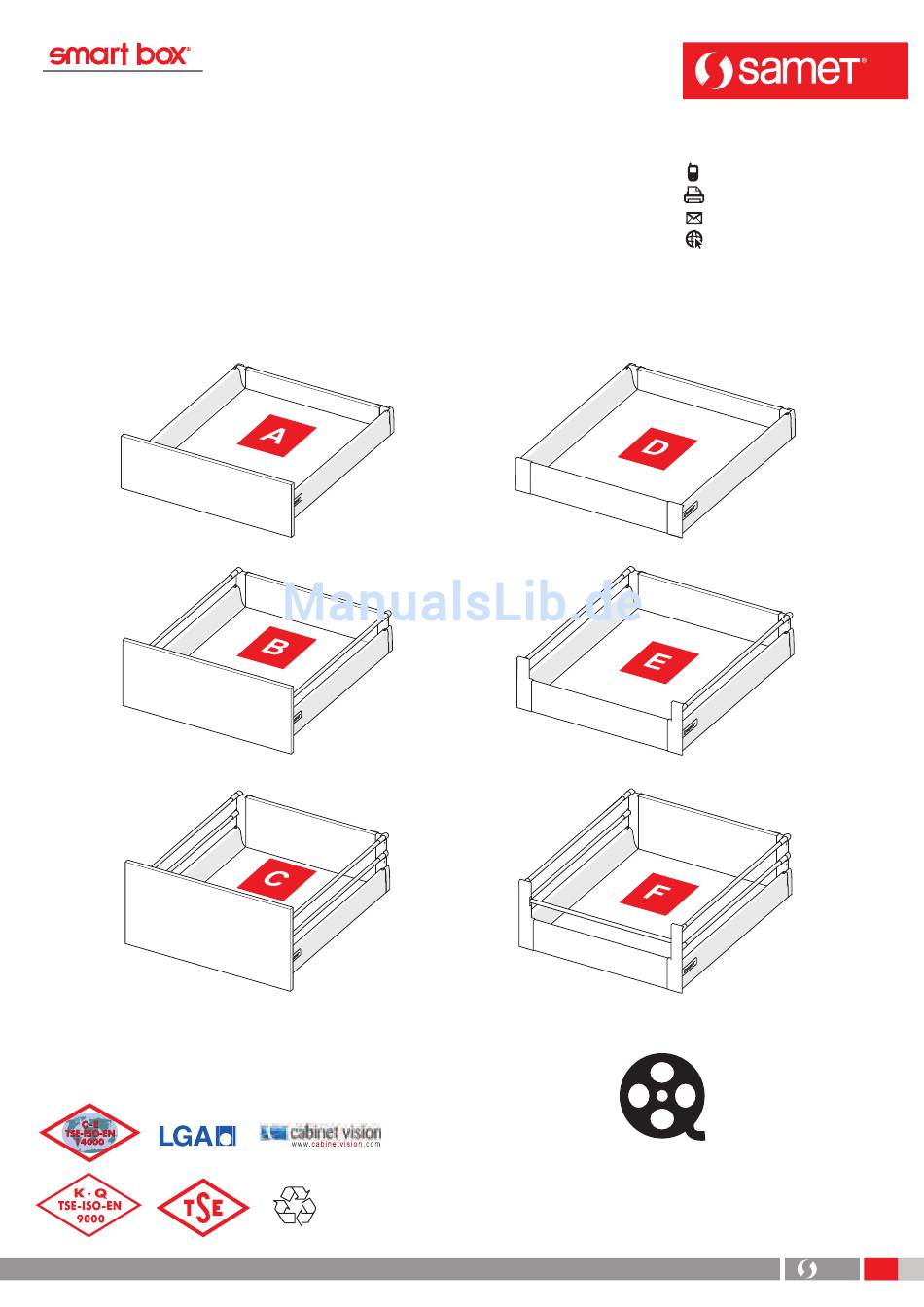

Montageanleitung
Schubkästen/ Auszüge (A/ B/ C)
2539 0 66 0 / 07 - 21.0 6. 2013
Samet GmbH
Weserstraße 6
D-32545 Bad Oeynhausen
Innenschubkästen/ Innenauszüge (D/ E/ F)
+49 5731 68171 11
+49 5731 68171 20
info@samet-germany.de
www.samet-germany.de
Video Montageanleitung
www.samet-germany.de/Videos
1/8
Werbung
Verwandte Anleitungen für samet smart box
Inhaltszusammenfassung für samet smart box
- Seite 1 Montageanleitung Samet GmbH Weserstraße 6 D-32545 Bad Oeynhausen +49 5731 68171 11 +49 5731 68171 20 info@samet-germany.de www.samet-germany.de Schubkästen/ Auszüge (A/ B/ C) Innenschubkästen/ Innenauszüge (D/ E/ F) Video Montageanleitung www.samet-germany.de/Videos 2539 0 66 0 / 07 - 21.0 6. 2013...

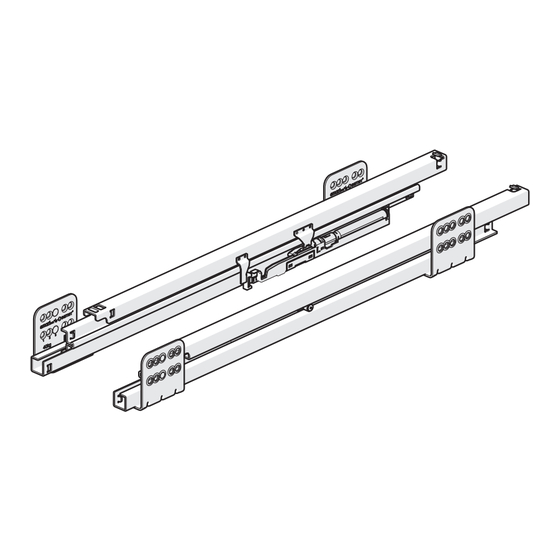

- Seite 2 Montageanleitung S mart B ox Einzelteile Führungsschienen (R/ L) Zargen (R/ L) A - B - C - D - E - F A - B - C - D - E - F Adapter Abdeckkappen (2x) Frontadapter (2x) Holzrückwand (R/ L) (ohne Relingstangen) A - D A - B - C...
- Seite 3 Montageanleitung Einzelteile für Innenschubkästen / Innenauszüge Adapter für Aluminium Frontblende Aluminium Frontblende (1069 mm) Frontstabilisator CIW = Lichte Korpusbreite D - E - F D - E - F Blechschraube Ø3,5 x 16 mm Front-Relingstange (1115 mm) (Verbindung Adapter Frontblende mit Aluminium Frontblende) SV = Ø3,5 x 16 mm D - E - F Seitenwände...
- Seite 4 Montageanleitung Bearbeitungen: Korpus / Holzrückwand / Frontblende / Holzboden Holzrückwand Korpus 68mm 116mm 180mm Lichte Korpusbreite = Lichte Korpustiefe = Nennlänge A - B - C - D - E - F A - B - C Frontblende Ø2 mm Ø10 mm Ø2 Ø2...
- Seite 5 Montageanleitung Nennlängen/ Seitenbohrbilder/ Befestigungspositionen A - B - C 40kg 65kg D - E - F 40kg 65kg Innenschubkästen/ Innenauszüge...
-
Seite 6: Montage
Montageanleitung Montage A - B - C - D - E - F A - B - C - D - E - F A - B - C D - E - F SV = Ø3,5 x 16 mm (Blechschraube) Ø3,5 x 18mm A - B - C D - E - F... - Seite 7 Montageanleitung Montage - Relingstangen B - C E - F B - C - E - F B - C - E - F A - B - C A - B - C A - B - C - D - E - F Höhenjustierung Seitenjustierung ±...
- Seite 8 Montageanleitung Schubkasten auf die Führungsschienen aufsetzen und einschieben Click ! Die Tiefentoleranz bei der Verriegelung mit den Laufschienen beträgt 5 mm. Somit kann die erste Befestigungsposition für die Laufschienen in dem Bereich zwischen 37 mm (Standard) Achtung! und 42 mm von der Korpusvorderkante liegen. Bei Ausnutzung der Tiefentolerenz den Schubkasten mit Schwung schließen, damit die Verriegelung in der 2-ten Position der Laufschienen einrastet.
