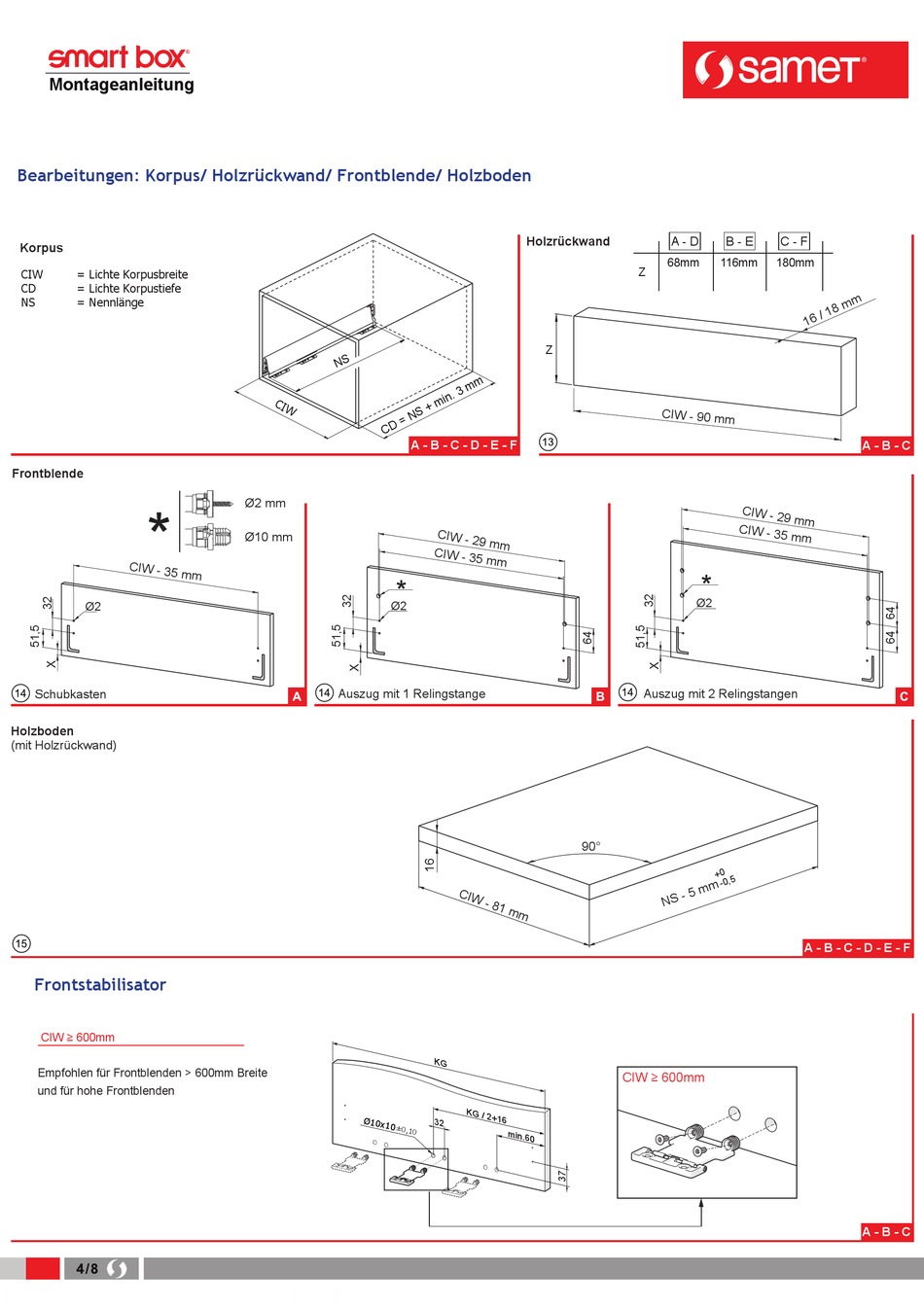

Montageanleitung
Bearbeitungen: Korpus / Holzrückwand / Frontblende / Holzboden
Korpus
CIW
Lichte Korpusbreite
CD
= Lichte Korpustiefe
NS
= Nennlänge
Frontblende
Ø2
Schubkasten
Holzboden
(mit Holzrückwand)
Frontstabilisator
CIW
Empfohlen für Frontblenden > 600mm Breite
und für hohe Frontblenden
A - B - C - D - E - F
Ø2 mm
Ø10 mm
Ø2
Auszug mit 1 Relingstange
Holzrückwand
Z
90°
3 2
m in . 6
0
68mm
116mm
180mm
Z
Ø2
Auszug mit 2 Relingstangen
CIW
A - B - C
A - B - C - D - E - F
A - B - C
