MACH4
Baugruppen wechseln
2.3

Bedienfeld wechseln

1
1. Bedienfeld (1) herunterklappen.
2. Gerät mit einer Hand festhalten, das Bedienfeld mit der anderen Hand fassen und eine Achse (3)
durch kräftiges Ziehen aus der Aufnahme (4) ausklinken.
3. Das Bedienfeld über der zweiten Achse fassen und ziehen, bis diese Achse ausklinkt.
HINWEIS!
Darauf achten, dass die Steckverbindung (5) nicht beschädigt wird.
4. Die Laschen (2) neben den Aufnahmen (4) aus dem Gerät führen.
5. Steckverbindung (5) vom Drucker abziehen und Bedienfeld ablegen.
6. Steckverbindung (5) des neuen Bedienfeldes mit Drucker verbinden.
7. Laschen (2) seitlich an den Aufnahmen (4) vorbei führen.
8. Bedienfeld etwas nach oben klappen.
9. Achsen (3) in die Aufnahmen einhängen.
10. Auf das Bedienfeld von oben kräftig drücken, bis die Achsen hörbar in den Aufnahmen einrasten.
8
1 2
Serviceanleitung
3 4 5

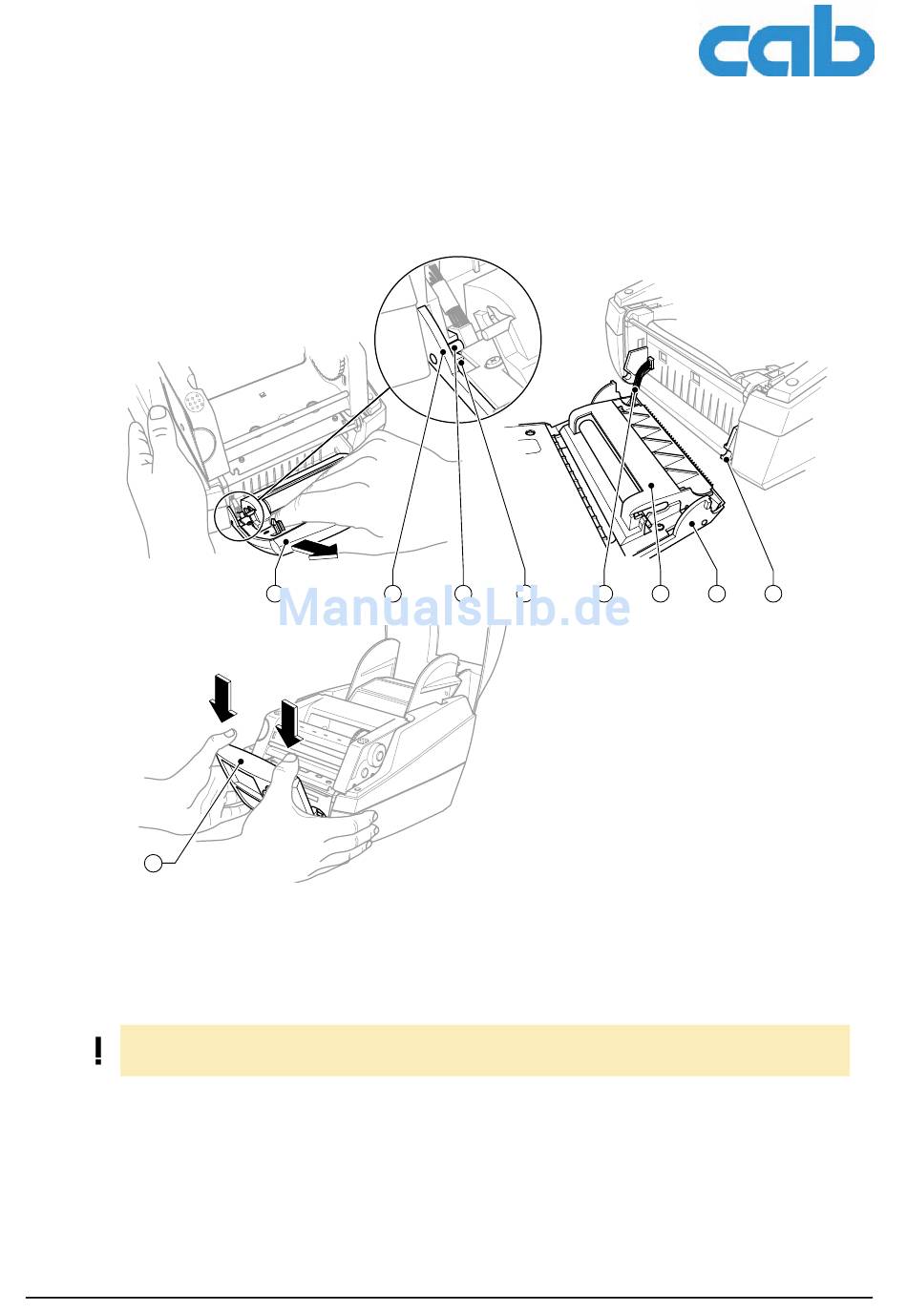

Abb. 2: Bedienfeld wechseln
1
Bedienfeld
2
Lasche
3
Achse
4
Aufnahme
5
Steckverbindung
5 0
4 0
3 0
2 0
1 0
0
1 0
1 2 4
Ausgabe 11/06
