Abdeckhaube Wechseln - CAB MACH4 Serviceanleitung

MACH4
Baugruppen wechseln
2.5

Abdeckhaube wechseln

GEFAHR!
Lebensgefahr durch Stromschlag!
⇒ Vor Öffnen der Abdeckhaube Gerät vom Netz trennen.

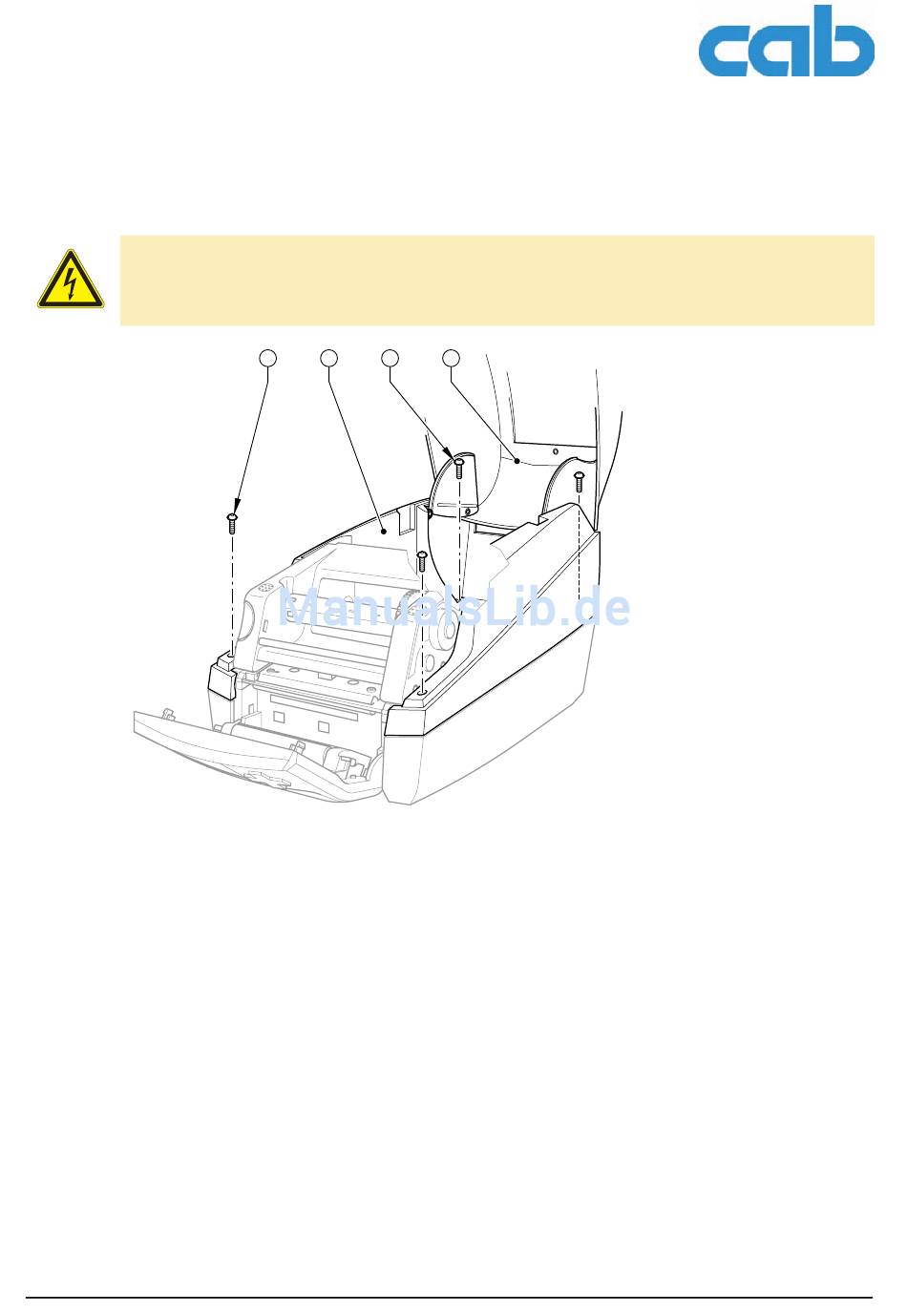

Abb. 4: Abdeckhaube wechseln
1
2 Schrauben
2
Abdeckhaube
Die Abdeckhaube kann komplett mit Deckel ausgebaut werden.
1. Deckel (4) öffnen, Rollenhalter und Material entnehmen.
2. 2 Schrauben (1) am Gehäuse vorn lösen.
3. 2 Schrauben (3) am Boden innen lösen.
4. Abdeckhaube (2) mit Deckel (4) abnehmen.
Abdeckhaube mit Deckel in umgekehrter Reihenfolge montieren, zum leichteren Einsetzen der Teile die
Druckkopfbaugruppe nach oben klappen.
10
1 2 3
Serviceanleitung
4
3
2 Schrauben
4
Deckel
Ausgabe 11/06
