· Setzen Sie nur die mitgelieferten Messleitungen oder solche ein, die mindestens den in
dieser Bedienungsanleitung aufgeführten Bestimmungen zur Isolation und Überspannung
nach EN 61010-1 entsprechen.
· Prüfen Sie die Messleitungen vor jedem Einsatz auf Schäden. Ersetzen Sie beschädigte
Messleitungen umgehend.
· An dieses Gerät angeschlossene Messanordnungen sind galvanisch vom Stromnetz ge-
trennt zu betreiben.
· Beachten Sie die auf dem Messgerät angegebenen Höchstspannungen. Es dürfen keine
höheren Spannungen an den Messeingängen oder zwischen Messeingängen und Erde an-
liegen!
· Setzen Sie das Gerät keinen ungünstigen Umgebungsbedingungen wie starker Wärme- oder Käl-
teeinwirkung, unmittelbarem Sonnenlicht, Vibrationen und anderen mechanischen Einwirkun-
gen, elektromagnetischen und magnetischen Feldern, Feuchtigkeit oder Staubeinwirkung aus.
· Arbeiten Sie nicht in feuchten oder explosionsgefährdeten Umgebungen mit dem Gerät.
· Betreiben Sie das Gerät nicht mit geöffnetem Gehäuse - Stromschlaggefahr!
· Bei Defekten, Betriebsstörungen, mechanischen Beschädigungen sowie nicht durch diese
Bedienungsanleitung klärbaren Funktionsproblemen nehmen Sie das Gerät sofort außer Be-
trieb und konsultieren Sie unseren Service zu einer Beratung bzw. eventuellen Reparatur.
Beachten Sie die in unseren AGB bzw. Publikationen angegebenen Service-Hinweise be-
züglich einer Service-Abwicklung und technischer Beratung.
· Beachten Sie alle Warnhinweise am Gerät und in dieser Bedienungsanleitung.

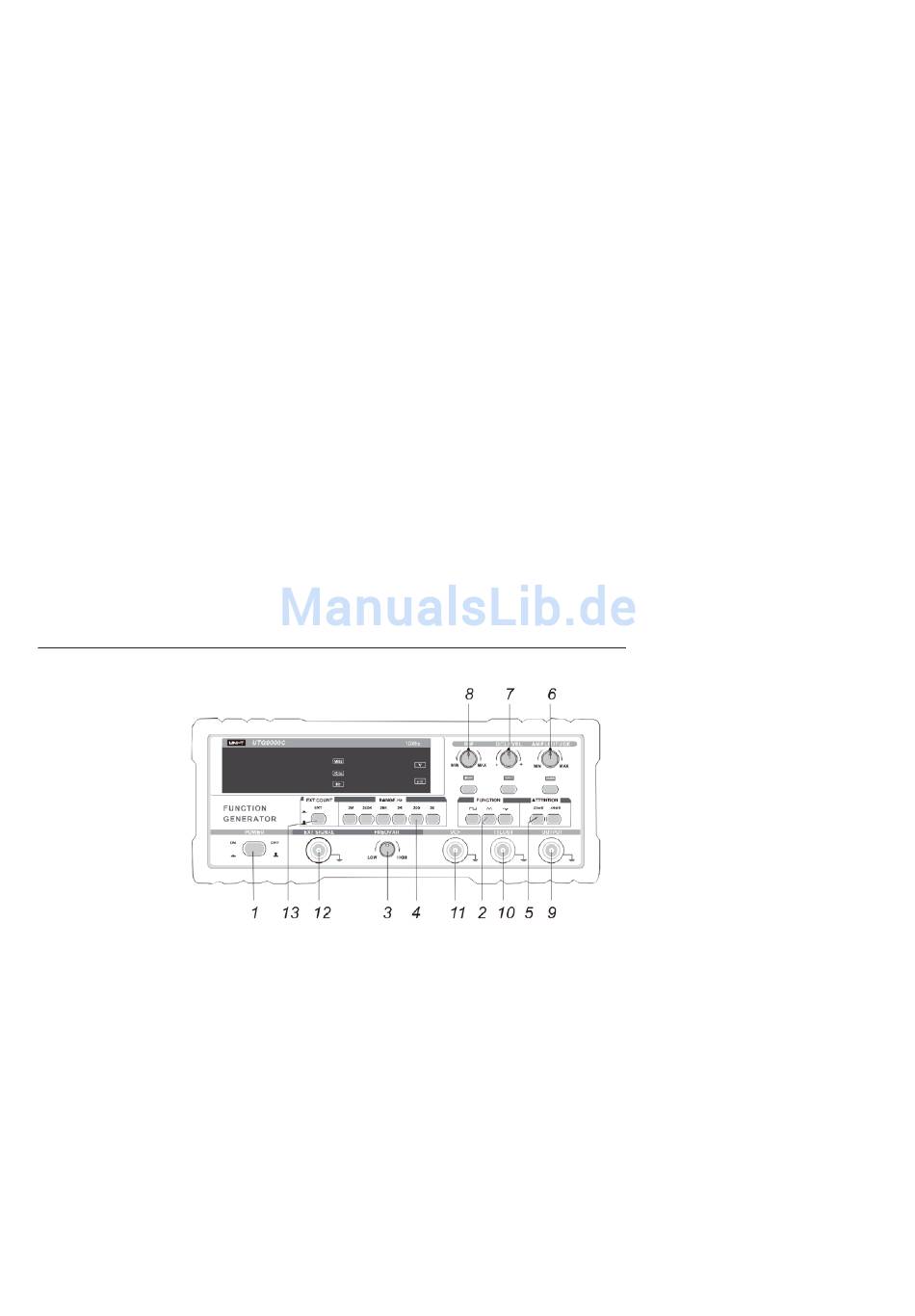

4. Bedien-, Anschluss- und Anzeigeelemente

1 - Netzschalter
2 - Auswahl der Signalform
3 - Frequenzeinstellung im durch (4) ausgewählten Bereich
4 - Auswahl des Signalfrequenzbereiches
5 - Signalabschwächer -20/-40 dB
6 - Einstellung der Ausgangsspannung
7 - DC-Offset-Einstellung
8 - Rampen-/Tastverhältniseinstellung
9 - Analoger Signalausgang
10 - TTL-Signalausgang (Rechteck)
11 - VCF-Spannungseingang
12 - Eingang für externe Frequenzzählung
13 - Umschaltung interne/externe Frequenzzählung
