Verwandte Anleitungen für KKT KOLBE GS63VI
Inhaltszusammenfassung für KKT KOLBE GS63VI

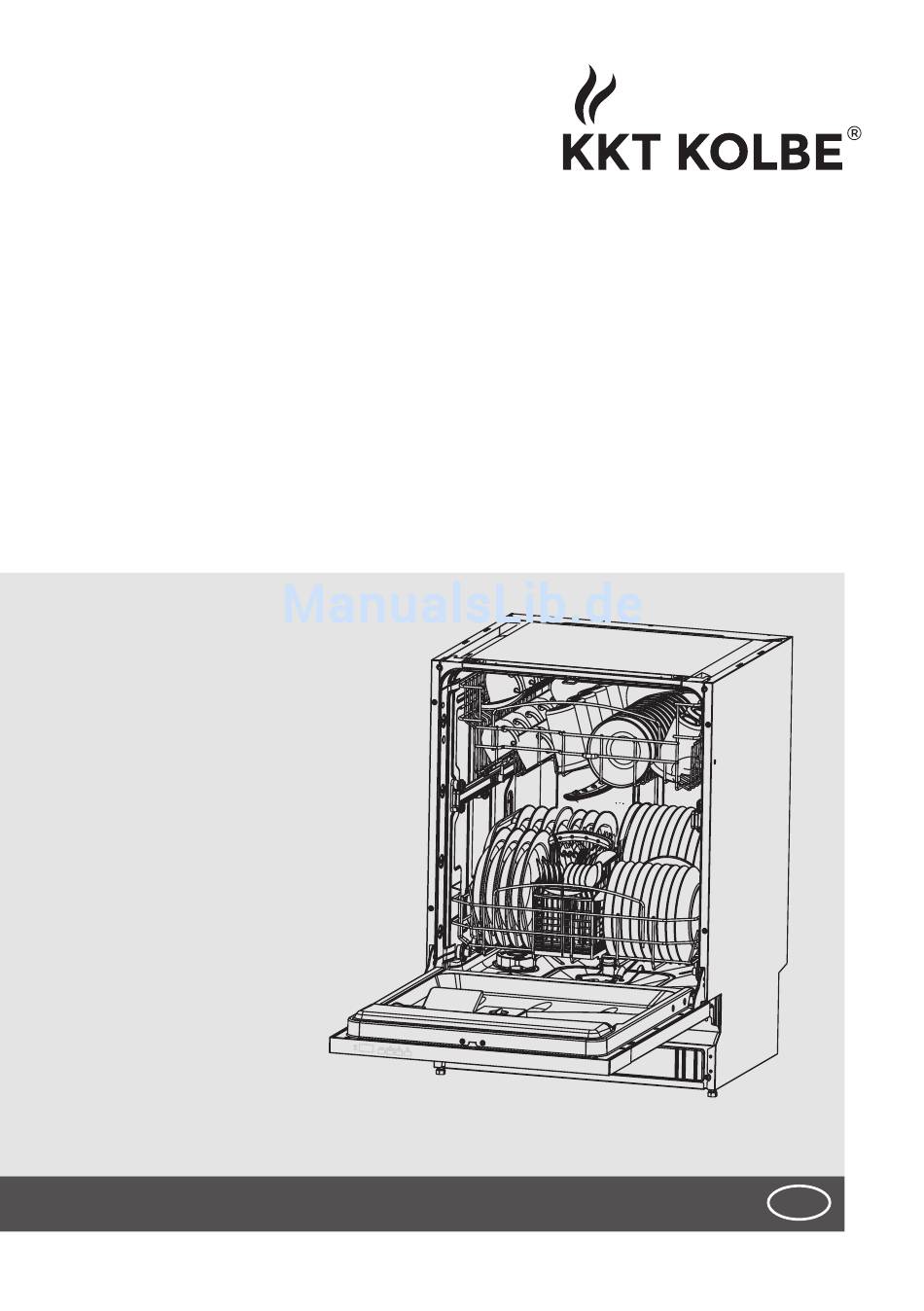

- Seite 1 Benutzerhandbuch für Ihren Geschirrspüler Modell: GS63VI Version: 1.1 / 160411...
- Seite 2 Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. Die von KKT KOLBE verwendeten Verpackungsmaterialien sind umweltfreundlich und können recycelt werden. Bitte entsorgen Sie das gesamte Verpackungsmaterial mit angemessener Rücksicht auf die Umwelt.
-
Seite 3: Wichtige Sicherheitsinformationen
Wichtige Sicherheitsinformationen Ihre Sicherheit ist für KKT KOLBE von • Es ist zwingend erforderlich, dass die größter Wichtigkeit. Bitte stellen Sie si- Installation gemäß allen maßgeblichen cher, dass Sie dieses Bedienungsheft le- Gebäudevorschriften und Anforderun- sen, bevor Sie versuchen, das Gerät zu in- gen der Wasserwerke vor Ort durchge- stallieren oder zu benutzen. -
Seite 4: Konformiditätserklärung
Konformiditätserklärung von, auf welcher Stufe sich das Spülpro- • Es könnte passieren, dass Kinder oder gramm befindet, könnte heißes Wasser Tiere in das Gerät gelangen, wenn die Tür aus der Maschine entweichen. offen gelassen wird. Überprüfen Sie des- halb bitte das Innere des Gerätes, bevor •... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Spezifikation 1.1 Produktspezifikation 1.2 Daten zur Energieeffizienz 2. Beschreibung des Geräts 2.1 Bedienfeld 3. Benutzung des Geschirrspülers 3.1 Vor der ersten Inbetriebnahme 3.2 Einfüllung von Regeneriersalz 3.3 Einstellung des Wasserenthärters 3.4 Einfüllung des Klarspülers 3.5 Einstellung der Klarspüldosierung 3.6 Beladung des oberen Korbs 3.7 Einstellung der Oberkorbposition 3.8 Beladung des unteren Korbs... -
Seite 6: Seriennummer
Produktfahne Zur späteren Verwendung notieren Modellnummer: Sie bitte die folgenden Informationen, die auf dem Typenschild zu finden Seriennummer: sind. Außerdem notieren Sie bitte das Kaufdatum Ihres Gerätes, das auf Ihrer Rechnung steht. Das Typenschild Ihres Kaufdatum: Geschirrspülers befindet sich auf der rechten Innenseite der Klapptür. -
Seite 7: Spezifikation
Allgemeine Hinweise 1. Spezifikation Produktabmessungen: Höhe: 820 - 870 mm Breite: 596 mm Tiefe: 575 mm Abmessungen des Einbauausschnitts: Höhe: 825 mm (min.) Breite: 600 mm Tiefe: 595 mm 1.1 Produktspezifikation 1.1 Produktspezifikation • 12 Maßgedecke • Selbstreinigender rostfreier Mikrofilter •... -
Seite 8: Beschreibung Des Geräts
Beschreibung des Geräts 2. Beschreibung des Geräts 1) Oberer Geschirrkorb 2) Sprüharme 3) Unterer Geschirrkorb 4) Behälter für Wasserenthärtungsmittel 5) Besteckkorb 6) Dosierer für Reinigungsmittel 7) Dosierer für Klarspüler 8) Tassenablage 9) Oberer Besteckkorb 10) Filter... -
Seite 9: Bedienfeld
Bedienfeld 2.1 Bedienfeld 1 Ein-/Ausschaltknopf 2 Programmwahltaste: Mehrmaliges Betätigen führt zum gewünschten Spülprogramm. Nach 3 Sekunden: Kindersicherung aktiviert. 3 LED-Indikator - Zeigt an, welches Programm ausgewählt wurde. 4 LED-Indikator für die Statusanzeigen Wasserzulauf, Klarspüleranzeige, Salzanzeige 5 3-in-1-Tab-Wahltaste 6 Nur den unteren Bereich spülen 7 Nur den oberen Bereich spülen 8 Startzeitvorwahl 9 LCD-Display (Zeitanzeige, Fehlerdiagnose, etc.) -
Seite 10: Benutzung Des Geschirrspülers
Benutzung des Geschirrspülers 3. Benutzung des Geschirrspülers 3.1 Vor der ersten Inbetriebnahme • Bei der Installation der Maschine beachten Sie die Installations- hinweise dieser Bedienungsanleitung. • Füllen Sie die Enthärtungsanlage mit Wasser vom Wasserhahn, dann schütten Sie 2 kg Spezialsalz für den Geschirrspüler zu. Jetzt stellen Sie den Grad der Enthärtungsanlage ein. -
Seite 11: Einstellung Des Wasserenthärters
Benutzung des Geschirrspülers • Schrauben Sie den Deckel des Vorratsbehälters der- Wasserenthärtungsanlage ordentlich fest. • Die Salznachfüllanzeige erlischt nach etwa 2-6 Stunden nach der Einfüllung von Salz in den Vorratsbehälter. Falls die Salznachfüllanzeige wieder aufleuchtet, soll- ten Sie den oben beschriebenen Salzfüllvorgang noch einmal wiederholen. -
Seite 12: Einfüllung Des Klarspülers
Benutzung des Geschirrspülers 3.4 Einfüllung des Klarspülers Der Klarspüler setzt sich in der letzten Spülphase frei und verhindert die Tropfenbildung am Geschirr. Diese Tropfen bilden nach Beendung des Spülpro- gramms Flecken und Schlieren auf dem Geschirr. • Dieser Geschirrspüler wurde für den Gebrauch von flüs- sigen Klarspülern konzipiert. -
Seite 13: Einstellung Der Klarspüldosierung
Benutzung des Geschirrspülers 3.5 Einstellung der Klarspüldosierung Die Menge des Klarspülers, die der Geschirrspüler verbraucht, hängt auch von der Wasserhärte ab. Mit der Einstellung der Klar- spüldosierung sollten Sie experimentieren, bis Sie die optimale Einstellung finden, die die besten Ergebnisse sichert. •... - Seite 14 Benutzung des Geschirrspülers • Die Kammer auf der Abbildung (1) ist für Geschirrspülreiniger des Haupt- spülprogramms bestimmt. In den Spülmittelbehälter wird nur eine Tab- lette des Geschirrspülreinigers eingelegt. Sollten Sie Pulverspülmittel oder flüssiges Spülmittel benutzen, befolgen Sie die Empfehlungen des Spülmittelherstellers.
-
Seite 15: Beladung Des Oberen Korbs
Benutzung des Geschirrspülers 3.6 Beladung des oberen Korbs Der obere Korb ist für schonendes Spülen vom empfindlichen, zerbrechlicheren und kleineren Geschirrstücken, z.B. von Gläsern, Tassen, kleinen Tellern, Schalen und flachen Pfannen (falls sie nicht stark verschmutzt sind) vorgesehen. A Tassen B Gläser C Untertassen D Servierschalen... -
Seite 16: Beladung Des Unteren Korbs
Benutzung des Geschirrspülers 3.8 Beladung des unteren Korbs Der untere Korb ist für großes und stärker verschmutztes Geschirr, wie z.B. Pfannen, Pfannendeckel oder Servierteller geeignet. In den unteren Korb können Sie auch Becher und verschiedene Teller einlegen. H Teller I Dessertteller J Ovale Platte K Suppenteller •... -
Seite 17: Beladen Der Besteckkörbe
Benutzung des Geschirrspülers 3.10 Beladen der Besteckkörbe Im unteren Korb sollte das Besteck mit Griffen an der Unterseite angebracht werden. Für optimale Spülef- fizienz nutzen Sie das bereits auf den Korb gesteckte Platziernetz und setzen Sie das Besteck einzeln in die entsprechenden Slots. -
Seite 18: Benutzung Des Geschirrspülers
Benutzung des Geschirrspülers Im Geschirrspüler keine Lappen, • Die Tassen, Gläser, Pfannen u. a. sind Schwämme oder andere Gegenstände, immer mit den Böden nach oben einzule- die das Wasser einsaugen, spülen. gen, damit sich das Wasser in diesen nicht einsammeln kann. •... -
Seite 19: Übersicht Der Spülprogramme
Spülprogramme 4. Übersicht der Spülprogramme Spülmaschi- nenreiniger für Vor-und Programm- Energie- Wasser- Programm- Zyklusbe- Haupt- dauer* bedarf bedarf Programm info schreibung spülgang (min) (KWh) Für sehr stark → Spülung verschmutztes → Waschen Geschirr wie (60°C) Töpfe, Pfannen, Töpfe mit De- 5/25 g →... -
Seite 20: Einstellung Des Spülprogramms
Benutzung des Geschirrspülers Das Spülprogram "ECO" ist für das Spülen des „mittel“ verschmutzten Geschirrs geeignet und am meisten effizient, was den kombinierten Energie- und Wasserverbrauch betrifft. Die angegebenen Zeitwerte des Spülprogramms sind nur Richtwerte. Umstände, die von dem Gerät nicht abhängig sind, zum Beispiel die Temperatur des zugeleiteten Wassers, der Wasserdruck usw., können die Gesamtdauer des Spülzyklus beeinflussen. -
Seite 21: Änderung Des Spülprogramms
Benutzung des Geschirrspülers 4.2 Änderung des Spülprogramms Die Änderung des Spülprogrammes sollte nur unmittelbar nach dem Start des Spülprogramms durchgeführt werden, andernfalls könnten die Tabletten schon gelöst sein oder das heiße Wasser könnte auslaufen. 1. Öffnen Sie langsam Tür des Geräts. 2. -
Seite 22: Einstellung Des Späteren Starts
Benutzung des Geschirrspülers 4.5 Einstellung des späteren Starts Sie können den späteren Start des Spülprogramms einstellen, und zwar mit der Aufschiebung bis um 24 Stunden. Der spätere Start kann in Stundenintervallen eingestellt werden. 1. Stellen Sie das Spülprogramm wie oben beschrieben ein. 2. -
Seite 23: Energieersparnisse
Energieersparnisse bei Verwendung 5. Energieersparnisse bei Verwendung der Geschirrspülmaschine Einlegen des Geschirrs • Beim Einlegen des Geschirrs in die Geschirrspülmaschine richten Sie sich bitte nach den Anweisungen des relevanten Kapitels dieser Anleitung, um die optimalen Ergebnisse zu erreichen. • Schalten Sie die Geschirrspülmaschine nur dann ein, wenn sie voll ist;... -
Seite 24: Reinigung Und Wartung
Reinigung und Wartung 6. Reinigung und Wartung Vor der Reinigung schalten Sie das Gerät ab. Filtersystem Ihr Gerät ist mit einem dreistufigen Filtersystem ausgestattet, das sich wegen einem guten Zugang auf dem Boden des Geschirrspülers befindet. Grobfilter Hauptfilter Feinfilter Grobfilter: Dieser Filter fängt größere Speisenreste ab, z.B. Knochen oder Glassplitter, welche das Abflussrohr verstopfen könnten. -
Seite 25: Filterreinigung
Reinigung und Wartung 6.1 Filterreinigung Zur Erreichung des höchsten Wirkungsgrads und der besten Ergebnisse ist die ganze Filtereinheit immer gründlich und regelmäßig (am besten nach jedem Spülzyklus) zu reinigen. 1. Drehen Sie den Grobfilter gegen den Uhrzeigersinn und zie- hen Sie ihn dann in der Richtung nach oben heraus. Spülen Sie diesen Teil unter fließendem Wasser ab und entfernen Sie alle Nahrungsmittelreste, die sich an dem Filter festgesetzt haben. -
Seite 26: Reinigungstipps
Reinigung und Wartung • Ziehen Sie den Sprüharm vorsichtig nach oben, um den unte- ren Sprüharm herauszunehmen. • Bespritzen Sie den Sprüharm mit Warmwasser mit Seife und für die Reinigung der Düsen verwenden Sie eine Feinbürste. • Sprüharm gründlich abspülen und dann an die vorgesehene- Stelle wieder montieren. - Seite 27 Problemlösung 7. Fehlercode-System des Geräts Falls Ihr Gerät feststellt, dass es nicht richtig arbeitet, können die Kontrollleuchten der Programme blinken. Bei folgenden Fehlercodes können Sie eventuell den Fehler selbst beseitigen, wobei Sie die nach- stehenden Anweisungen berücksichtigen sollten. Vor der Aufnahme der Wartungsarbeiten ist das Gerät zuerst von der Stromversorgung zu trennen.
-
Seite 28: Problemlösung
Problemlösung E3: Die Ablaufdauer ist länger oder verlängert. • Das Ablassrohr kann zu hoch oder falsch situiert werden. Lesen Sie die Installationsanweisungen und sorgen Sie für richtige Installation. • Überprüfen Sie, ob der Ablassschlauch nicht verknotet oder geknickt ist. • Vergewissern Sie sich, dass der Ablassschlauch nicht länger ist als die Länge des Originalschlauchs. -
Seite 29: Allgemeine Diagnostik
Problemlösung 7.1 Allgemeine Diagnostik Problem Mögliche Ursachen Abhilfe Die Spülmaschine Die Sicherung ist durchge- Sicherung erneuern oder Sicherheits- arbeitet nicht. brannt oder der Sicher- schalter des Kreises einstellen. Alle heitsschalter des Kreises sonstigen Verbraucher abschalten, die an wurde betätigt. dem selben Kreis wie die Spülmaschine angeschlossen sind. -
Seite 30: Mögliche Ursachen
Problemlösung Problem Mögliche Ursachen Abhilfe Schaumbildung im Ausgegossenes Klarspül- Überschüssiges oder ausgegossenes Ablass. mittel Klarspülmittel immer sofort abwischen. Flecke auf der Innen- Es wurde ein Spülmittel mit Verwenden Sie Spülmittel ohne wand des Ablasses. Farbstoff verwendet. Farbstoff. Das Geschirr ist Der Klarspüldosierer ist Füllen Sie diesen auf. -
Seite 31: Informationsblatt
8. Informationsblatt KKT KOLBE Hersteller Modellnummer GS63VI Standardgeschirrsätze Energieeffizienzklasse (1) A+++ Jahresenergiebedarf (2) 231 kWh 0,8 kWh Energiebedarf für Standardspül- zyklus 0.35 W Energiebedarf für ausgeschalteten Zustand 0.90 W Energiebedarf im Standby-Modus 3080 Liter Jahreswasserbedarf (3) Trocknungswirkungsklasse (4) Standardspülzyklus (5) Dauer des Standardspülzyklus... - Seite 32 32 32...
-
Seite 33: Kundendienst
Kundendienstinformationen Bei technischen Fragen zu Ihrem Gerät wenden Sie sich bitte an: KKT KOLBE Kundendienst Tel. 09502 9258810 Mail: info@kkt-kolbe.de www: www.kkt-kolbe.de → Weitere Daten und Dokumente finden Sie auf unserer Website unter Support-Center. -
Seite 35: Gewährleistung
Kundendienstzentrale zu benachrichtigen. Die Re- ist in jedem Fall die Vorlage des Kaufbeleges paratur wird in der Regel am Aufstellungsort, erforderlich. Für unsere KKT KOLBE Geräte leis- ausnahmsweise in der Kundendienstwerkstatt ten wir unabhängig von den Verpflichtungen durchgeführt. Zur Reparatur anstehende Geräte des Händlers aus dem Kaufvertrag gegenüber... - Seite 36 Vielen Dank fürs Lesen. Wir wünschen Ihnen viel Spaß mit . Thanks for reading. Version: 1.1 / 160411...
