Inhaltszusammenfassung für Dell S2719DC

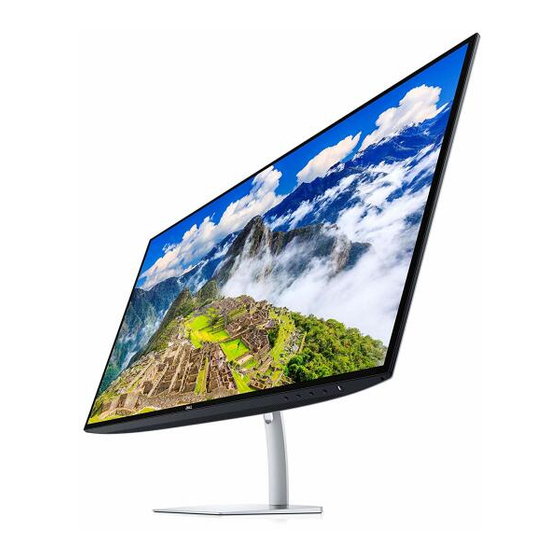

- Seite 1 Dell S2719DC Bedienungsanleitung Monitormodell: S2719DC Richtlinienmodell: S2719DCt...
- Seite 2 WARNUNG: Eine Warnung zeigt eine mögliche Gefahr von Sachschäden und (lebensgefährlichen) Personenschäden an. Copyright © 2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. 2018 – 07...
-
Seite 3: Inhaltsverzeichnis
Inhalt: Über Ihren Monitor ........5 Lieferumfang . - Seite 4 FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien . 44 Dell kontaktieren....... . 44 Einstellen des Monitors .
-
Seite 5: Über Ihren Monitor
Über Ihren Monitor Lieferumfang Ihr Monitor wird mit den in der Tabelle angezeigten Komponenten geliefert. Stellen Sie sicher, dass Sie alle Komponenten erhalten haben, und beachten Sie Dell kontaktieren, falls etwas fehlen sollte. HINWEIS: Einige Komponenten sind möglicherweise optional und werden nicht mit Ihrem Monitor geliefert. -
Seite 6: Produktmerkmale
Produktmerkmale Der Dell-Bildschirm S2719DC verfügt über aktive Matrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED-Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen: • 68,47 cm (27 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). • Auflösung von 2560 x 1440 plus Vollbildunterstützung bei niedrigeren Auflösungen. -
Seite 7: Funktionen, Merkmale Und Bedienelemente Identifizieren
Funktionen, Merkmale und Bedienelemente identifizieren Vorderseite Nummer Beschreibung Verwendung Funktionstasten Verwenden Sie die Funktionstasten zur Anpassung der Optionen im Bildschirmmenü. (Weitere Informationen finden Sie unter Bedienelemente an der Frontblende verwenden) Ein-/Austaste Ein-/Austaste (mit LED-Anzeige) Schalten Sie den Monitor über die Ein-/Austaste ein und aus. -
Seite 8: Rückseite And Unterseite
Organisieren Sie die Kabel, indem Sie sie durch den Schlitz verlegen. Richtlinienetikett Barcode, Listet die regulatorischen Zulassungen auf. Seriennummer und Beachten Sie dieses Schild, wenn Sie den Service-Kennungsetikett technischen Support von Dell kontaktieren müssen. Hinweis: Das Typenschild befindet sich an der Unterseite des Ständers. Über Ihren Monitor... -
Seite 9: Technische Daten Des Monitors
Technische Daten des Monitors Bildschirmtyp Aktivmatrix - TFT-LCD Paneltyp Plane-to-Line Switching Seitenverhältnis 16:9 Darstellbare Bildabmessungen: Diagonal 684,7 mm (27 zall) aktiver Bereich: Horizontal 596,74 mm (23,49 zall) Vertikal 335,66 mm (13,21 zall) Fläche 200301,75 mm (310,47 zall Pixelabstand 0,233 mm x 0,233 mm Pixel pro Zoll (PPI) Sichtwinkel: Horizontal... -
Seite 10: Auflösungsspezifikationen
Einstellbarkeit Neigen -5 Grad bis 21 Grad Dell Display Manager- (DDM) Einfache Anordnung Kompatibilität und andere wesentliche Funktionen und Merkmale Auflösungsspezifikationen Horizontaler Abtastbereich 30 kHz – 120 kHz (HDMI 1.4/USB-Type-C) 30 kHz – 140 kHz (HDMI 2.0) Vertikaler Abtastbereich 48 Hz – 75 Hz (HDMI 1.4/HDMI 2.0/USB-Type-C) Max. -
Seite 11: Elektrische Spezifikationen
19,5 V Gleichspannung, 6,67 A strom Einschaltstrom Anfänglicher Einschaltstrom: 140 A (Spitze) Bei 115 V Wechselspannung/230 V Wechselspannung gelten die angezeigten Spezifikationen für die erstmalige Einschaltung (Kaltstart). Marke Hersteller Modellnr. Polarität Dell Delta DA130PM130 Dell Chicony HA130PM130 Über Ihren Monitor... -
Seite 12: Physikalische Eigenschaften
Physikalische Eigenschaften Anschlusstyp • HDMI 2.0 • Audio-Line-Ausgang • USB-Type-C • USB 3.0-Downstream Signalkabeltyp USB Typ-C-zu-Typ-C-Kabel, 1,8 m Abmessungen (mit Ständer): Höhe 452,7 mm (17,82 zall) Breite 610,9 mm (24,05 zall) Tiefe 157,6 mm (6,20 zall) Abmessungen (ohne Ständer): Höhe 354,1 mm (13,94 zall) Breite 610,9 mm (24,05 zall) Tiefe... - Seite 13 Energieverwaltungsmodi Ist eine VESA DPM-konforme Grafikkarte oder Software in/auf Ihrem PC installiert, reduziert der Monitor automatisch seinen Stromverbrauch, wenn er nicht verwendet wird. Dies wird als Energiesparmodus bezeichnet . Wenn der Computer Eingaben von einer Tastatur, Maus oder einem anderen Eingabegerät erkennt, nimmt der Monitor automatisch seinen normalen Betrieb wieder auf.
-
Seite 14: Plug-And-Play
Es ist nicht ungewöhnlich, dass während der Herstellung eines LCD-Monitors ein oder mehrere Pixel unverändert fixiert bleiben. Diese sind kaum zu sehen und wirken sich nicht auf die Qualität oder Nutzbarkeit des Displays aus. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie unter: www.dell.com/ support/monitors. -
Seite 15: Ihren Monitor Einrichten
Ihren Monitor einrichten Ihren Monitor anschließen WARNUNG: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise. So schließen Sie Ihren Monitor an den Computer an: 1 Schalten Sie Ihren Computer aus. 2 Verbinden Sie die HDMI/USB-Type-C Kabel vom Monitor mit dem Computer. 3 Schalten Sie Ihren Monitor ein. -
Seite 16: Anforderungen Zur Anzeige Oder Wiedergabe Von Hdr-Inhalten
HINWEIS: Unabhängig vom Strombedarf / von der tatsächlichen Leistungsaufnahme Ihres Laptops oder der verbleibenden Laufzeit des Akkus ist der Monitor S2719DC von Dell darauf ausgelegt, Ihren Laptop mit bis zu 45 W Strom zu versorgen. Anforderungen zur Anzeige oder Wiedergabe von HDR-Inhalten... - Seite 17 HDR-fähige AMD-Grafikkarten: RX480, RX470, RX460, WX7100, WX5100, WX4100 usw. Das vollständige Sortiment HDR-fähiger AMD-Grafikkarten finden Sie unter www.amd.com Prüfen Sie die Informationen zu unterstützten HDR-Treibern und laden Sie den aktuellsten Treiber von www.amd.com herunter. Intel (integrierte HDR-fähiges System: CannonLake oder aktueller Grafik) Geeigneter HDR-Player: Windows-10-App Movies &...
-
Seite 18: Kabel Organisieren
Kabel organisieren Organisieren Sie alle Kabel wie nachstehend abgebildet, nachdem Sie alle erforderlichen Kabel an Ihren Monitor und Computer angeschlossen haben. Weitere Informationen zum Anschließen der Kabel finden Sie unter Ihren Monitor anschließen. Neigung nutzen Sie können den Monitor auf den komfortabelsten Betrachtungswinkel neigen. Ihren Monitor einrichten... -
Seite 19: Monitor Bedienen
Monitor bedienen Einschalten des Monitors Drücken Sie auf die -Taste, um den Monitor einzuschalten. Bedienelemente an der Frontblende verwenden Passen Sie über die Steuertasten am unteren Rand des Monitors die Eigenschaften des angezeigten Bildes an. Wenn Sie die Parameter über diese Tasten anpassen, werden am Bildschirm die numerischen Werte der Eigenschaften entsprechend ihrer Änderung angezeigt. - Seite 20 Folgende Tabelle beschreibt die Tasten an der Frontblende. Nummer Beschreibung Verwendung Nutzen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Farbmodi. Schnelltaste: Voreinstellungsmodi Mit dieser Taste erhalten Sie direkten Zugriff auf das Menü „Helligkeit / Kontrast“. Schnelltaste: Helligkeit / Kontrast Verwenden Sie diese Taste zum Einblenden des Bildschirmmenüs und zum Auswählen der Menüoptionen.
-
Seite 21: Taste An Der-Frontblende
Taste an der-Frontblende Passen Sie über die Steuertasten am unteren Rand des Monitors die Bildeinstellungen Nummer Beschreibung Verwendung Verwenden Sie die Aufwärts- (erhöhen) und Abwärtstasten (verringern) zum Anpassen der Optionen im Bildschirmmenü. Aufwärts Abwärts Bestätigen Sie Ihre Auswahl mit der OK-Taste. Mit der Zurück-Taste kehren Sie zum vorherigen Menü... -
Seite 22: Bildschirmmenü (Osd) Verwenden
Bildschirmmenü (OSD) verwenden Menüsystem aufrufen HINWEIS: Jegliche Änderungen über das Bildschirmmenü werden automatisch gespeichert, wenn Sie zu einem anderen Bildschirmmenü wechseln, das Bildschirmmenü verlassen oder warten, bis das Bildschirmmenü ausgeblendet wird. 1 Drücken Sie zum Öffnen des Bildschirmmenüs und Aufrufen des Hauptmenüs die -Taste. - Seite 23 Menü und Symbol Beschreibung Untermenüs Helligkeit / Über dieses Menü aktivieren Sie die Helligkeit/Kontrast- Kontrast Einstellung. Helligkeit Die Helligkeit passt die Luminanz der Hintergrundbeleuchtung an (Minimum 0, Maximum 100). Drücken Sie zum Erhöhen der Helligkeit die -Taste. Drücken Sie zum Verringern der Helligkeit die -Taste.
- Seite 24 Menü und Symbol Beschreibung Untermenüs Eingang Wählen Sie mit dem Eingangsquelle-Menü zwischen den unterschiedlichen Videoeingängen aus, die mit Ihren Monitor squelle verbunden sein können. USB-Type-C Wählen Sie den USB-Type-C -Eingang, wenn Sie den analogen Anschluss USB-Type-C verwenden. Drücken Sie zur Auswahl der USB-Type-C-Eingangsquelle HDMI Wählen Sie den HDMI-Eingang, wenn Sie den analogen Anschluss HDMI verwenden.
- Seite 25 Menü und Symbol Beschreibung Untermenüs Farbe Passen Sie im Menü Farbe den Farbeinstellungsmodus an. Voreing- Durch Auswahl von Voreingestellte Modi können Sie in der Liste zwischen Standard, ComfortView, Film, Spiel, Warm, estellter Kühl und Benutzerfarbe wählen. Modus • Standard: Standardfarbeinstellungen. Dies ist der voreingestellte Standardmodus.
- Seite 26 Menü und Symbol Beschreibung Untermenüs • Film: Lädt die für Filme geeigneten Farbeinstellungen. • Spiel: Lädt die für die meisten Gaming-Anwendungen geeigneten Farbeinstellungen. • Warm: Erhöht die Farbtemperatur. Der Bildschirm wirkt mit einem rötlichen/gelblichen Farbton wärmer. • Kühl: Verringert die Farbtemperatur. Der Bildschirm wirkt mit einem bläulichen Farbton kühler.
- Seite 27 Menü und Symbol Beschreibung Untermenüs Farbein- Setzt die Farbeinstellungen Ihres Monitors auf die stellungen werkseitigen Standardeinstellungen zurück. zurück- setzen Anzeige Passen Sie das Bild über die Anzeigeeinstellungen an. Seitenve Passen Sie das Bildverhältnis auf Wide 16:9, 4:3 oder 5:4 an. -rhältnis Schärfe Lässt das Bild schärfer oder weicher aussehen.
- Seite 28 Menü und Symbol Beschreibung Untermenüs Smart HDR Wechseln Sie die Funktion von Smart-HDR mit , zwischen Desktop, Film-HDR, Spiel-HDR,Referenz und Aus. Smart-HDR (High Dynamic Range) optimiert automatisch die Anzeigeausgabe durch optimale Anpassung der Einstellungen zur Darstellung lebensechter Bilder. Desktop: Dies ist der Standardmodus. Er eignet sich am besten für die allgemeine Nutzung des Monitors mit einem Desktop-Computer.
- Seite 29 Menü und Symbol Beschreibung Untermenüs Menü Wählen Sie diese Option, um die OSD-Einstellungen anzupassen, z. B. OSD-Sprache, Dauer der Menüeinblendung auf dem Bildschirm usw. Sprache Stellen Sie die Bildschirmanzeige auf eine von acht Sprachen ein. Nummer Sprachen Englisch Spanisch Französisch Deutsch Portugiesisch (Brasilianisch)
- Seite 30 Menü und Symbol Beschreibung Untermenüs Anpassen Schnelltaste 1 Wählen Sie zur Einstellung von Schnelltaste 1 zwischen Voreinstellungsmodi, Helligkeit/Kontrast, Eingangsquelle, Seitenverhältnis und Smart-HDR. Schnelltaste 2 Wählen Sie zur Einstellung von Schnelltaste 2 zwischen Voreinstellungsmodi, Helligkeit/Kontrast, Eingangsquelle, Seitenverhältnis und Smart-HDR. Ein-/Austaste- Ermöglicht Ihnen die Einstellung der Betriebsanzeige zum Energiesparen.
- Seite 31 Menü und Symbol Beschreibung Untermenüs Sonstiges Wählen Sie zum Anpassen der Bildschirmmenüeinstellungen, wie DDC/CI, LCD-Behandlung und so weiter, diese Option. Info Zeigt die aktuellen Monitoreinstellungen. anzeigen DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht Ihnen die Anpassung der Monitoreinstellungen über die Software an Ihrem Computer. Wählen Sie zum Abschalten dieser Funktion Aus.
- Seite 32 Zeit erfordern. Wählen Sie zum Starten des Vorgangs Ein. Firmware Firmware-Version Service-Tag Zeigt das Service-Tag. Das Service-Tag ist ein eindeutiger alphanumerischer Identifikator, der Dell die Identifikation von Produktspezifikationen und den Zugriff auf Garantieinformationen ermöglicht Hinweis: Das Service-Tag ist zudem auf ein Schild an der Unterseite des Ständers gedruckt.
- Seite 33 OSD-Warnmeldungen Wenn die Funktion Dynamischer Kontrast in den voreingestellten Modi (Spiel oder Film) aktiviert ist, wird die manuelle Helligkeitsanpassung deaktiviert, die folgende Meldung wird angezeigt. Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, die folgende Meldung wird angezeigt. Das bedeutet, dass sich der Monitor mit dem vom Computer empfangenen Signal nicht synchronisieren kann.
- Seite 34 Wenn der Monitor den Energiesparmodus aufruft, die folgende Meldung wird angezeigt. Aktivieren Sie den Computer und wecken den Monitor zum Zugriff auf das Falls Sie eine andere Taste als die Ein-/Austaste drücken, erscheint je nach ausgewähltem Eingang eine der folgenden Meldungen. Wenn Sie versuchen, den Voreinstellungsmodus zu ändern, während Smart HDR eingeschaltet ist, die folgende Meldung wird angezeigt.
- Seite 35 Wenn die Ladeleistung des Laptops von USB Type-C 45 W übersteigt, erscheint folgende Meldung. Falls USB Type-C,HDMI-Eingang ausgewählt und das entsprechende Kabel nicht angeschlossen ist, erscheint ein schwebendes Dialogfenster wie nachstehend gezeigt. oder Monitor bedienen...
- Seite 36 Unter folgenden Bedingungen wird eine Meldung angezeigt, während ein Kabel, das den DP-Alternate-Modus unterstützt, an den Monitor angeschlossen ist: • Wenn Auto-Auswahl bei USB-C auf Aufforderung für mehrere Eingänge eingestellt ist. • Wenn das HDMI-Kabel an den Monitor angeschlossen ist. für weitere Informationen.
-
Seite 37: Problemlösung
Problemlösung WARNUNG: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise. Selbsttest Ihr Monitor besitzt eine Selbsttestfunktion, mit der Sie prüfen können, ob Ihr Monitor richtig funktioniert. Sind Ihr Monitor und der Computer richtig verbunden, aber der Monitorbildschirm bleibt dunkel, führen Sie anhand der nachstehenden Schritte den Monitorselbsttest durch: 1 Schalten Sie Computer und Monitor aus. -
Seite 38: Integrierte Diagnose
Falls Ihr Monitorbildschirm nach dem vorherigen Verfahren schwarz bleibt, prüfen Sie Ihren Videocontroller und den Computer, denn Ihr Monitor funktioniert ordnungsgemäß. Integrierte Diagnose Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der Bestimmung hilft, ob die auftretende Bildschirmstörung an Ihrem Monitor oder an Ihrem Computer und der Grafikkarte liegt. -
Seite 39: Wiederherstellungsmodus Für Hdmi
Wiederherstellungsmodus für HDMI Ihr Monitor bietet einen ausfallsicheren Mechanismus zur Wiederherstellung der HDMI- Version. HDMI wechselt zur Version 2.0, wenn einer der Smart-HDR-Modi ausgewählt wird. Falls die Bildschirmanzeige nach Umschalten auf HDMI-Version 2.0 ausgeschaltet wird, kehren Sie anhand der folgenden Schritte zu HDMI-Version 1.4 zurück: Drücken Sie zum Aufwecken des Monitors eine der Menütasten. -
Seite 40: Allgemeine Probleme
Pixel natürlicher Defekt, der in der LCD-Technologie auftreten kann. • Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: www.dell.com/support/monitors. Helligkeits Bild zu dunkel • Setzen Sie den Monitor auf die oder zu hell Werkseinstellungen zurück. - Seite 41 • Nehmen Sie keine Schritte zur Problemlösung bleme Anzeichen vor. von Rauch • Wenden Sie sich umgehend an Dell. oder Funken Periodisch Monitor- • Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer störungen auftretende verbunden ist.
-
Seite 42: Produktspezifisch
Allgemeine Was Sie Korrekturvorschläge Symptome bemerken Ein auf dem • Verwenden Sie die Energieverwaltung, damit schwacher sich der Monitor bei Nichtbenutzung ausschaltet Monitor Schatten (weitere Informationen finden Sie unter längere Zeit von einer Energiesparmodi). verbliebenes, statischen • Oder verwenden Sie einen sich dynamisch statisches Bildanzeige ändernden Bildschirmschoner. - Seite 43 • Vergewissern Sie sich, ob das Gerät eine Computer, Notebook Ladeleistung von mehr als 45 W benötigt. usw. • Achten Sie darauf, nur von Dell zugelassen oder mit dem Produkt gelieferte Netzteile zu verwenden. • Vergewissern Sie sich, dass das USB-Type- C-Kabel nicht beschädigt ist.
-
Seite 44: Anhang
Region wählen unten rechts auf der Seite ausgewählt wurde. 3 Klicken Sie auf Kontakt neben dem Dropdownmenü Land. 4 Wählen Sie den Service- oder Support-Link, der Ihren Bedürfnissen entspricht. 5 Wählen Sie die Art der Kontaktaufnahme mit Dell, die praktisch für Sie ist. Anhang... -
Seite 45: Einstellen Des Monitors
2 Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 2560 x 1440 einzustellen. HINWEIS: Falls Sie die Auflösung nicht auf 2560 x 1440 einstellen können, fragen Sie bei Dell bitte nach einer Grafikkarte, die diese Auflösung unterstützt. Anhang... -
Seite 46: Kein Dell-Computer
Kein Dell-Computer Unter Windows Vista, Windows 7, Windows 8 oder Windows 8.1: 1 Nur unter Windows 8 oder 8.1 können Sie die Nebeneinander-Ansicht für das klassische Desktop wählen. Bei Windows Vista und Windows 7 überspringen Sie diesen Schritt. 2 Rechtsklicken Sie auf den Desktop und wählen Eigenschaften. -
Seite 47: Leitfaden Für Die Wartung
Leitfaden für die Wartung Ihren Monitor reinigen WARNUNG: Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie den Monitor reinigen. ACHTUNG: Lesen und beachten Sie vor dem Reinigen des Monitors die Sicherheitshinweise. Beachten Sie für ein bewährtes Vorgehen beim Auspacken, Reinigen oder Handhaben Ihres Monitors die nachstehend aufgelisteten Anweisungen: •... -
Seite 48: Pinbelegungen
Pinbelegungen HDMI-Anschluss Pin-Nummer 19 polig Seite des angeschlossenen Signalkabels TMDS DATA 2+ TMDS DATA 2 SHIELD TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1 SHIELD TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0 SHIELD TMDS DATA 0- TMDS CLOCK+ TMDS CLOCK SHIELD TMDS CLOCK- Reserved (N.C. - Seite 49 USB Type C-Anschluss Kontakt Signalbelegung Kontakt Signalbelegung SSTXp1 SSRXp1 SSTXn1 SSRXn1 VBUS VBUS SBU2 SBU1 VBUS VBUS SSRXn2 SSTXn2 SSRXp2 SSTXp2 Anhang...
-
Seite 50: Universal Serial Bus (Usb) Schnittstelle
Universal Serial Bus (USB) Schnittstelle Dieser Abschnitt liefert Ihnen Informationen über die an Ihrem Monitor verfügbaren USB-Ports. HINWEIS: Bis zu 2 A am USB-Downstream-Anschluss (Anschluss mit dem Akkusymbol ) mit Geräten, die mit Battery Charging Rev. 1.2 konform sind; bis zu 0,9 W an den anderen USB-Downstream-Anschlüssen.
