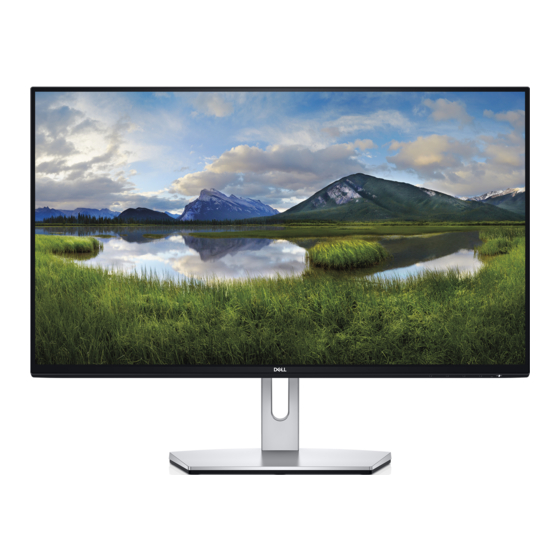

- Seite 1 Bedienungsanleitung Dell S2419H/S2419HN/S2419NX/ S2719H/S2719HN/S2719NX Modellnr.: S2419H/S2419HN/S2419NX/S2719H/S2719HN/ S2719NX Richtlinienmodell: S2419Hc/S2419Nc/S2719Hc/S2719Nc...
- Seite 2 Eine Vervielfältigung dieser Materialien ist ohne schriftliche Erlaubnis der Dell Inc. strengstens untersagt. In diesem Text verwendete Marken: Dell und das DELL-Logo sind Marken der Dell Inc.; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft. Corporation in den Vereinigten Staaten und/oder anderen Ländern, Intel ist eine eingetragene Marke der Intel Corporation in den Vereinigten Staaten und anderen Ländern;...
-
Seite 3: Inhaltsverzeichnis
Inhalt Über Ihren Monitor ..............5 Lieferumfang................... 5 Produktmerkmale ..................6 Übersicht über Einzelteile und Bedienelemente ......7 Technische Daten des Monitors............10 Plug-and-Play-Fähigkeit ..............19 Qualität des LCD-Monitors und Pixelrichtlinie ......19 Wartungsanweisungen ...............19 Ihren Monitor einrichten ............20 Ständer anschließen ................20 Ihren Monitor anschließen ..............22 Kabel organisieren ................23 Ständer entfernen ................23 Ihren Monitor bedienen ............ - Seite 4 Problemlösung ...............40 Selbsttest ....................40 Integrierte Diagnose ................41 Allgemeine Probleme ................42 Produktspezifische Probleme ............44 Anhang ..................45 FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien ................45 Dell kontaktieren .................45...
-
Seite 5: Über Ihren Monitor
Ihr Monitor wird mit den nachstehend aufgelisteten Komponenten ausgeliefert. Vergewissern Sie sich, dass Sie alle Komponenten erhalten haben; falls etwas fehlen sollte, erhalten Sie hier weitere Informationen: Dell kontaktieren. HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden. -
Seite 6: Produktmerkmale
∞ Position, oder in seitlicher Bewegung. HDMI-Konnektivität vereinfachen die Verbindung mit alten und neuen Systemen. ∞ S2419H/S2719H: Integrierter Lautsprecher (5 W) x 2 ∞ Plug-and-Play-Fähigkeit, sofern von Ihrem System unterstützt. ∞ On-Screen Display- (OSD) Anpassungen für eine einfache Einrichtung und ∞... -
Seite 7: Übersicht Über Einzelteile Und Bedienelemente
Übersicht über Einzelteile und Bedienelemente Vorderseite Steuertasten Nummer Beschreibung Funktionstasten (für weitere Informationen siehe Ihren Monitor bedienen) Netz ein/aus-Taste Über Ihren Monitor... -
Seite 8: Rückseite
Barcode-Seriennummer Beachten Sie dieses Etikett, wenn Sie und Serviceaufkleber) den technischen Kundendienst von Dell kontaktieren müssen. Das Service- Tag wird von Dell für das Garantie- und Kundendienstmanagement verwendet und enthält Angaben zum Basissystem. Regulatorische Listet die amtlichen Zulassungen auf. Informationen eingraviert. -
Seite 9: Ansicht Von Unten
Ansicht von unten Unterseite ohne Monitorständer (S2419H/S2719H) Unterseite ohne Monitorständer (S2419HN/S2419NX/S2719HN/S2719NX) Nummer Beschreibung Verwendung Lautsprecher Lautsprecher Netzteilanschluss Zum Anschließen des Monitornetzkabels über ein 12-V-Gleichspannungsnetzteil. HDMI1-Port Zum Anschließen Ihres Computers per HDMI-Kabel. HDMI2-Port Zum Anschließen Ihres Computers per HDMI-Kabel. Audio-Line-Ausgang Zum Anschließen an externe Lautsprecher (optional erhältlich)*... -
Seite 10: Technische Daten Des Monitors
Reaktionszeit 5 ms typisch (grau zu grau) Farbtiefe 16,7 Millionen Farben Farbskala CIE 1976 (84 %), CIE 1931 (72 %), > 99 % sRGB Dell Display Manager- Kompatibilität Konnektivität 2 x HDMI 1.4 (HDCP) Randbreite (Rand des 5,3 mm (Oberseite) -
Seite 11: Auflösungsspezifikationen
Auflösungsspezifikationen Modell S2419H/S2419HN/ S2719H/S2719HN/ S2419NX S2719NX Horizontaler Abtastbereich 31 kHz bis 83 kHz 31 kHz bis 83 kHz (automatisch) (automatisch) Vertikaler Abtastbereich 56 Hz bis 76 Hz 56 Hz bis 76 Hz (automatisch) (automatisch) Maximal voreingestellte 1920 x 1080 bei 60 Hz für 1920 x 1080 bei 60 Hz für... -
Seite 12: Elektrische Spezifikationen
Elektrische Spezifikationen Modell S2419H/S2419HN/S2419NX/S2719H/S2719HN/ S2719NX Videoeingangssignale HDMI 1.4 (HDCP), 600 mV für jede differentielle Leitung, 100 Ohm Eingangsimpedanz je differentiellem Paar Netzteil Eingangsspannung / Delta-Netzteil ADP-40DD B: 100 V bis 240 V Frequenz / Strom Wechselspannung / 50 Hz bis 60 Hz ± 3 Hz/ 1,5 A (max.) - Seite 13 Gewicht S2419H S2419HN/S2419NX Gewicht mit Verpackung 6,02 kg 5,81 kg Gewicht mit Ständereinheit 4,08 kg 3,87 kg und Kabeln Gewicht ohne Ständereinheit 3,09 kg 2,88 kg (keine Kabel) Gewicht der Ständereinheit 0,52 kg 0,52 kg Modell S2719H/S2719HN/S2719NX Signalkabeltyp Digital:abnehmbar, HDMI, 19-polig Frontrahmenglanz (Minimum) Schwarzer Rahmen - 85 Glanzeinheiten Abmessungen (mit Ständer)
-
Seite 14: Umweltbezogene Eigenschaften
Umweltbezogene Eigenschaften Modell S2419H S2419HN/ S2719H S2719HN/ S2419NX S2719NX Temperatur Betrieb 0°C bis 40°C (32°F bis 104°F) Nicht im Betrieb ∞ Lagerung: -20°C bis 60°C (-4°F bis 140°F) ∞ Transport: -20°C bis 60°C (-4°F bis 140°F) Luftfeuchte Betrieb 10% bis 80% (nicht kondensierend) Nicht im Betrieb ∞... - Seite 15 Monitor automatisch seinen normalen Betrieb wieder auf. Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung dieser automatischen Energiesparfunktion. * Ein Stromverbrauch von null kann im abgeschalteten Modus nur erreicht werden, indem Sie das Netzkabel aus dem Monitor ziehen. S2419H VESA-Modi Horizontale Vertikale Video Betriebsanzeige Stromverbrauch...
- Seite 16 S2719H VESA- Horizontale Vertikale Video Betriebsanzeige Stromverbrauch Modi Sync Sync Normaler Aktiv Aktiv Aktiv Weiß 36 W (Maximum) Betrieb 26 W (typisch) Energiespar- Inaktiv Inaktiv Schwarz Weiß (leuchtend) Weniger als 0,3 W modus Ausschalten Weniger als 0,3 W Energy Star Stromverbrauch 20 W 63,03 kWh...
- Seite 17 Dell P2418HZ Dell 24 Monitor Kein HDMI1 Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus.
- Seite 18 Pinbelegungen HDMI-Anschluss Pin-Nummer 19-polige Seite des angeschlossenen Signalkabels TMDS-Daten 2+ TMDS-Daten 2, Abschirmung TMDS-Daten 2- TMDS-Daten 1+ TMDS-Daten 1, Abschirmung TMDS-Daten 1- TMDS-Daten 0+ TMDS-Daten 0, Abschirmung TMDS-Daten 0- TMDS-Takt+ TMDS-Takt, Abschirmung TMDS-Takt- Reserve (NC am Gerät) DDC-Takt (SCL) DDC-Daten (SDA) DDC/CEC-Erde +5V-Strom Hot-Plug-Erkennung...
-
Seite 19: Plug-And-Play-Fähigkeit
Pixel einen unveränderlichen Zustand einnehmen; dies sieht man kaum und wirkt sich nicht auf Qualität oder Nutzbarkeit des Anzeigegerätes aus. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: www.dell.com/support/monitors. -
Seite 20: Ihren Monitor Einrichten
Ihren Monitor einrichten Ständer anschließen HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor angebracht. HINWEIS: Dies gilt für einen Monitor mit Ständer. Wenn ein anderer Ständer erworben wird, beachten Sie bitte die entsprechenden Anweisungen in der zugehörigen Anleitung. So bringen Sie den Monitorständer an: 1. - Seite 21 4. Stecken Sie den Ständer hinein, bis er einrastet. Ihren Monitor einrichten...
-
Seite 22: Ihren Monitor Anschließen
Ihren Monitor anschließen WARNUNG: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise. HINWEIS: Schließen Sie nicht alle Kabel gleichzeitig am Computer an. Sie sollten die Kabel durch den Kabelverwaltungsschlitz führen, bevor Sie sie am Monitor anschließen. -
Seite 23: Kabel Organisieren
Kabel organisieren Verwenden Sie den Kabelverwaltungsschlitz zum Organisieren der an Ihren Monitor angeschlossenen Kabel. Ständer entfernen HINWEIS: Achten Sie darauf, den Monitor auf einen weichen, sauberen Untergrund zu legen, damit der LCD-Bildschirm beim Entfernen des Ständers nicht verkratzt. HINWEIS: Dies gilt für einen Monitor mit Ständer. Wenn ein anderer Ständer erworben wird, beachten Sie bitte die entsprechenden Anweisungen in der zugehörigen Anleitung. - Seite 24 3. Drücken Sie die Freigabetaste mit einem langen Schraubendreher. 4. Ziehen Sie bei Drücken der Freigabetaste den Ständer heraus. Ihren Monitor einrichten...
-
Seite 25: Ihren Monitor Bedienen
Ihren Monitor bedienen Monitor einschalten Drücken Sie die -Taste, um den Monitor einzuschalten. Steuertasten verwenden Verwenden Sie zum Anpassen des angezeigten Bildes die Tasten an der Unterseite des Monitors. Steuertasten Folgende Tabelle beschreibt die Steuertasten: Steuertasten Beschreibung Nutzen Sie diese Taste zur Auswahl aus einer Liste vor- eingestellter Modi. - Seite 26 Verwenden Sie die Tasten zum Anpassen der Lautstär- ke. Minimum ist „0“ (-). Maximum ist „100“ (+). Direkttaste/ Eingabe-Quelle Mit der Menü-Taste können Sie das OSD (On-Screen Display) einblenden und das OSD-Menü auswählen. Siehe OSD-Menü aufrufen. Menü Verwenden Sie diese Taste zum Zurückkehren zum Hauptmenü...
- Seite 27 Bestätigen Sie Ihre Auswahl in einem Menü mit der OK-Taste. Mit der Zurück-Taste kehren Sie zum vorherigen Menü zurück. Zurück Ihren Monitor bedienen...
-
Seite 28: Bildschirmmenü (Osd) Verwenden
HINWEIS: Jegliche Änderungen werden automatisch gespeichert, wenn Sie das Menü wechseln, verlassen oder warten, bis sich das OSD-Menü automatisch schließt. 1. Drücken Sie zur Anzeige des OSD-Hauptmenüs Hauptmenü für HDMI-Eingang Dell 24 Monitor Dell 27 Monitor Helligkeit/Kontrast Helligkeit/Kontrast Eingabe-Quelle Eingabe-Quelle... -
Seite 29: Beschreibung
Symbol Menü und Beschreibung Untermenüs Helligkeit/ Über dieses Menü aktivieren Sie die Helligkeit/Kontrast- Kontrast Einstellung. Dell 24 Monitor Dell 27 Monitor Helligkeit/Kontrast Helligkeit/Kontrast Eingabe-Quelle Eingabe-Quelle Farbe Farbe Display Display Audio Audio Menü Menü Individualisieren Individualisieren Weiteres Weiteres Helligkeit Helligkeit passt die Leuchtkraft der Hintergrundbeleuchtung Mit der -Taste erhöhen und mit der... - Seite 30 Farbe Verwenden Sie Farbe zur Einstellung des Farbeinstellungsmodus. Dell 24 Monitor Dell 27 Monitor Helligkeit/Kontrast Helligkeit/Kontrast Voreingestellte Modi Standard Voreingestellte Modi Standard Eingabe-Quelle Eingangsfarbformat Eingabe-Quelle Eingangsfarbformat Farbe Farbe zurücks. Farbe Farbe zurücks. Display Display Audio Audio Menü Menü Individualisieren Individualisieren...
- Seite 31 ∞ RGB: Wählen Sie diese Option, wenn Ihr Monitor über das HDMI-Kabel an einen Computer oder DVD-Player angeschlossen ist. ∞ YPbPr: Wählen Sie diese Option, wenn Ihr DVD-Player nur den YPbPr-Ausgang unterstützt. Dell 24 Monitor Dell 27 Monitor Helligkeit/Kontrast Voreingestellte Modi Helligkeit/Kontrast...
- Seite 32 Display Verwenden Sie zum Anpassen des Bildes Display. Dell 24 Monitor Dell 27 Monitor Helligkeit/Kontrast Helligkeit/Kontrast Längen-/Seitenverhältnis Breite 16:9 Längen-/Seitenverhältnis Breite 16:9 Eingabe-Quelle Eingabe-Quelle Schärfe Schärfe Farbe Dynamischer Kontrast Farbe Dynamischer Kontrast Display Reaktionszeit Normal Display Reaktionszeit Normal Audio Anzeige zurücks.
- Seite 33 Menü Wählen Sie zum Anpassen der OSD-Einstellungen, wie Sprache, Dauer der Menüeinblendung etc., diese Option. Dell 24 Monitor Dell 27 Monitor Helligkeit/Kontrast Helligkeit/Kontrast Sprache Deutsch Sprache Deutsch Eingabe-Quelle Transparenz Eingabe-Quelle Transparenz Farbe Timer 20 s Farbe Timer 20 s Display Menü...
- Seite 34 Weiteres Dell 24 Monitor Dell 27 Monitor Helligkeit/Kontrast Helligkeit/Kontrast Info Anzeigen Info Anzeigen Eingabe-Quelle Eingabe-Quelle DDC/CI DDC/CI Farbe LCD-Konditionierung Farbe LCD-Konditionierung Display Firmware 13C102 Display Firmware 13C102 Audio Servicemarkierung 8G1NDM2 Audio Servicemarkierung 8G1NDM2 Menü Sonstige zurücks. Menü Sonstige zurücks. Zurücksetzen Zurücksetzen...
- Seite 35 Alterung der LEDs anpasst. OSD-Warnmeldungen Wenn die Dynamischer Kontrast-Funktion aktiviert ist (in diesen voreingestellten Modi: Spiel oder Film), wird die manuelle Helligkeitsregelung deaktiviert. Dell 24 Monitor Um die manuelle Regelung der Helligkeit zu ermöglichen, wird der Dynamische Kontrast deativiert. Möchten Sie fortfahren?
-
Seite 36: Wenn Der Monitor Den Energiesparmodus Aufruft, Erscheint Folgende Meldung
Wenn der Monitor den Energiesparmodus aufruft, erscheint folgende Meldung: Dell P2418HZ Dell 24 Monitor Energiesparen aktivieren. S2419H Dell P2418HZ Dell 27 Monitor Energiesparen aktivieren. S2719H Ist das HDMI-Kabel nicht angeschlossen, erscheint ein schwebendes Dialogfenster, siehe unten. Der Monitor ruft nach 4 Minuten den Energiesparmodus auf, wenn er in diesem Zustand belassen wird. -
Seite 37: Ihren Monitor Einrichten
Sie das Servicetag Ihres Computers ∞ ein und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter. Wenn Sie einen Desktop-PC oder tragbaren Computer verwenden, der nicht von Dell stammt: Rufen Sie die Kundendienstseite Ihres Computers auf und laden Sie den neuesten ∞... - Seite 38 Auflösung auf 1920 x 1080 einzustellen. HINWEIS: Falls Sie die Auflösung nicht auf 1920 x 1080 einstellen können, fragen Sie bei Dell bitte nach einer Grafikkarte, die diese Auflösung unterstützt. Wenn Sie einen Desktop-PC, portablen Computer oder eine Grafikkarte haben, der/die nicht von Dell stammt Unter Windows 7, Windows 8, Windows 8.1 und Windows 10:...
-
Seite 39: Neigungswinkel Anpassen
Neigungswinkel anpassen HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor angebracht. 21° 5° Ihren Monitor bedienen... -
Seite 40: Problemlösung
Wenn der Monitor richtig funktioniert, erkennt er, dass kein Signal anliegt, und eine der folgenden Meldungen erscheint. Während des Selbsttestmodus leuchtet die Betriebs-LED durchgehend weiß. Dell P2418HZ Dell 24 Monitor Kein HDMI1-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. -
Seite 41: Integrierte Diagnose
Integrierte Diagnose Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der Bestimmung hilft, ob die auftretende Bildschirmstörung an Ihrem Monitor oder an Ihrem Computer und der Grafikkarte liegt. HINWEIS: Sie können die integrierte Diagnose nur durchführen, wenn das Videokabel abgezogen ist und sich der Monitor im Selbsttestmodus befindet. So führen Sie die integrierte Diagnose durch: 1. -
Seite 42: Allgemeine Probleme
∞ Schalten Sie das Gerät aus und wieder ein. ∞ Ein durchgehend inaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann. ∞ Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: www.dell.com/support/monitors. Dauerhaft leuchtende Pixel ∞... - Seite 43 ∞ Starten Sie den Computer im abgesicherten Modus neu. Sicherheitsprobleme ∞ Nehmen Sie keine Schritte zur Problemlösung vor. ∞ Wenden Sie sich umgehend an Dell. Periodisch auftretende ∞ Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Probleme Monitor und dem Computer verbunden ist.
-
Seite 44: Produktspezifische Probleme
Produktspezifische Probleme Spezifische Korrekturvorschläge Symptome ∞ Prüfen Sie die Längen-/Seitenverhältnis-Einstellung im OSD Bild ist zu klein Display. ∞ Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen). Der Monitor kann ∞ Schalten Sie den Monitor aus, ziehen Sie den Netzstecker ab, nicht mit den Tasten schließen Sie ihn wieder an und schalten Sie den Monitor wieder an der Unterseite... -
Seite 45: Anhang
4. Wählen Sie den je nach Ihrem Bedarf den geeigneten Kundendienst- oder Support-Link. 5. Wählen Sie die Methode zur Kontaktaufnahme mit Dell, die für Sie bequem ist. WARNUNG: Bei Displays mit glänzenden Blenden sollten Sie bei der Auswahl des Aufstellungsortes beachten, dass die Blende störende Reflektionen von Umgebungslicht und hellen Flächen verursachen kann.
