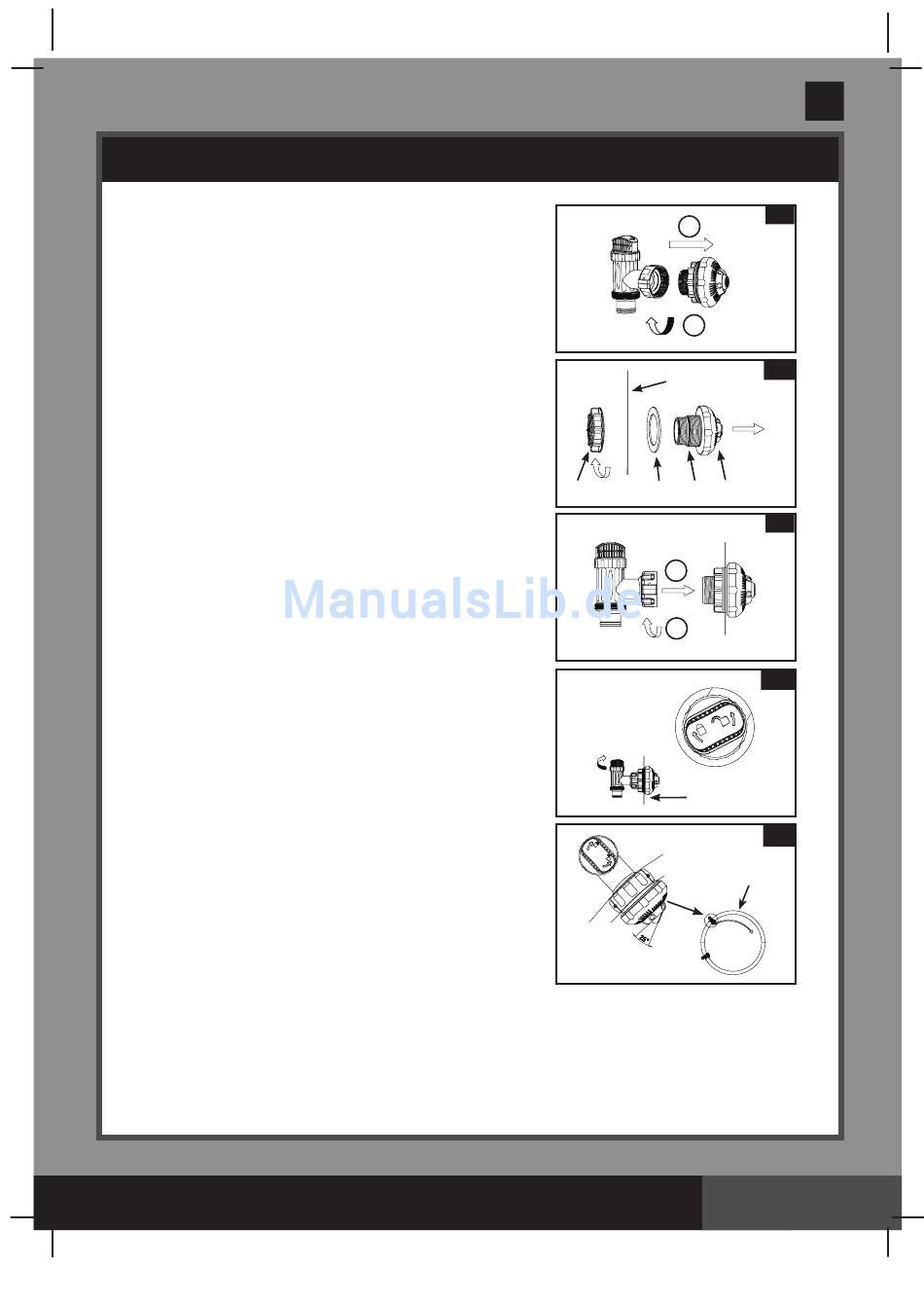

POOL-EINLAUFMUNDSTÜCK & KOLBENVENTIL EINRICHTUNG (optional)
1. Schrauben Sie die Ventilkolbenverbindung
gegen den Uhrzeigersinn auf und lösen Sie
ihn vom Schraubfilterverbinder (26) (siehe
dazu Zeichnung 5). Achten Sie darauf
dass der Stufendichtungsring (23) auf seinem
Platz bleibt. Stellen Sie den Ventilkolben am
Boden auf einen sicheren Platz.
2. Schrauben Sie die Filtermutter (24) gegen
den Uhrzeigersinn von der Schraubverbindung
(26) ab. Stecken Sie die Unterlegscheibe (25)
in die Schraubverbindung (26).
3. Bringen Sie den Stutzen und den
Absperrschieber an der oberen Position vom
Poolwassereinlauf an. Stecken Sie das
Verbindungsstück (26) von der Innenseite der
Beckenwand aus in eines der vorbereiteten
Löcher, wobei die Unterlegscheibe auf der
Verbindung verbleibt und so auf der Innenseite
der Beckenwand platziert wird.
4. Vor dem Zusammenbau die Gewinde mit
Vaseline einfetten. Schrauben Sie die
Filtermutter im Uhrzeigersinn (24) mit der
flachen Seite der Filtermutter (24) in Richtung
zur Außenseite der Beckenwand wieder auf den
Schraubverbinder (26) (siehe dazu Zeichnung 6).
5. Ziehen Sie von Hand das regulierbare
pool-einlaufmundstücke (27) und die Filtermutter
(24) auf dem Schraubverbinder (26) fest.
6. Nehmen Sie den Kolbenventilbausatz. Stellen
Sie sicher dass der Stufendichtungsring an der
richtigen Stelle sitzt.
7. Schrauben Sie die Ventilkolbenverbindung
wieder auf den Schraub-Filterverbinder
(26) (siehe dazu Zeichnung 7).
8. Drehen Sie den Ventilkolben-Griff im
Uhrzeigersinn auf geschlossene Stelle. Stellen
Sie sicher, dass der Ventilkolben sicher bzw.
fest geschlossen ist. Dieser verhindert, dass das
Wasser bei der Befüllung rausfließt (siehe dazu
Zeichnung 8).
9. Für bessere Zirkulationsergebnisse stellen Sie
die Richtung des Mundstückkopfes so ein, dass
sie vom Poolabfluss wegzeigt (siehe dazu
Zeichnung 9).
10. Das Becken kann nun mit Wasser gefüllt
werden. Anweisungen hierfür finden sich im
Benutzerhandbuch für das freistehende Becken.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(195GS) SAND FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 07/30/2014
24
195
Deutsch
GS
5
2
1
6
AUSKLEIDUNG
INNENWAND
25 26 27
7
1
2
8
AUSKLEIDUNG
INNENWAND
9
POOL
FLIESSRICHTUNG
