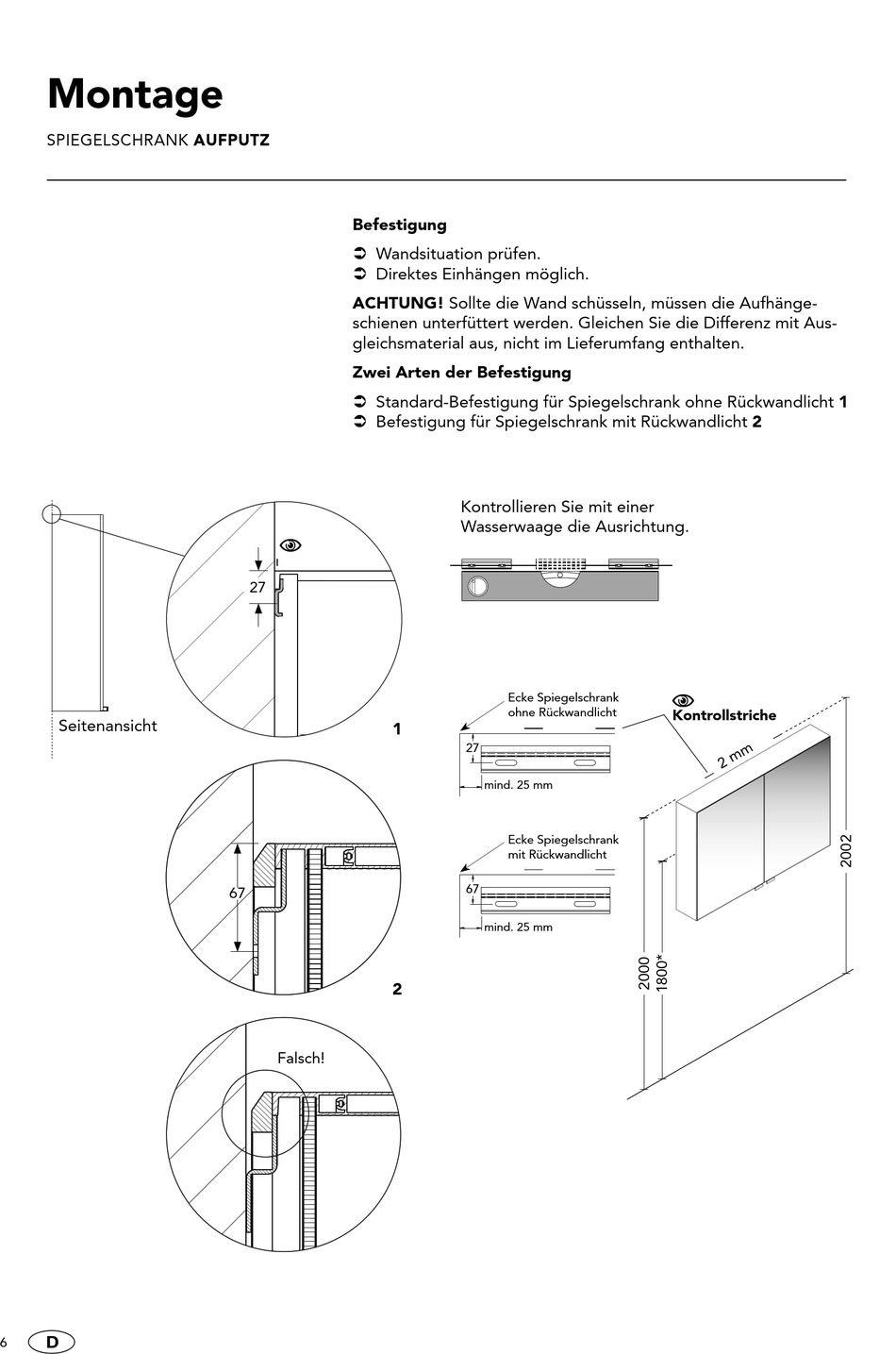

Montage
SPIEGELSCHRANK AUFPUTZ
Seitenansicht
6
Befestigung
Wandsituation prüfen.
Direktes Einhängen möglich.
ACHTUNG! Sollte die Wand schüsseln, müssen die Aufhänge-
schienen unterfüttert werden. Gleichen Sie die Differenz mit Aus-
gleichsmaterial aus, nicht im Lieferumfang enthalten.
Zwei Arten der Befestigung
Standard-Befestigung für Spiegelschrank ohne Rückwandlicht 1
Befestigung für Spiegelschrank mit Rückwandlicht 2
27
1
67
2
Falsch!
DETAIL E
entwurf-nr :
MASSSTAB 1 : 3
DETAIL K
MASSSTAB 1 :3
Kontrollieren Sie mit einer
Wasserwaage die Ausrichtung.
Ecke Spiegelschrank
ohne Rückwandlicht
27
mind. 25 mm
Ecke Spiegelschrank
mit Rückwandlicht
67
mind. 25 mm
gez :
blatt :
ß
ß
Kontrollstriche
maß :
index :
d
