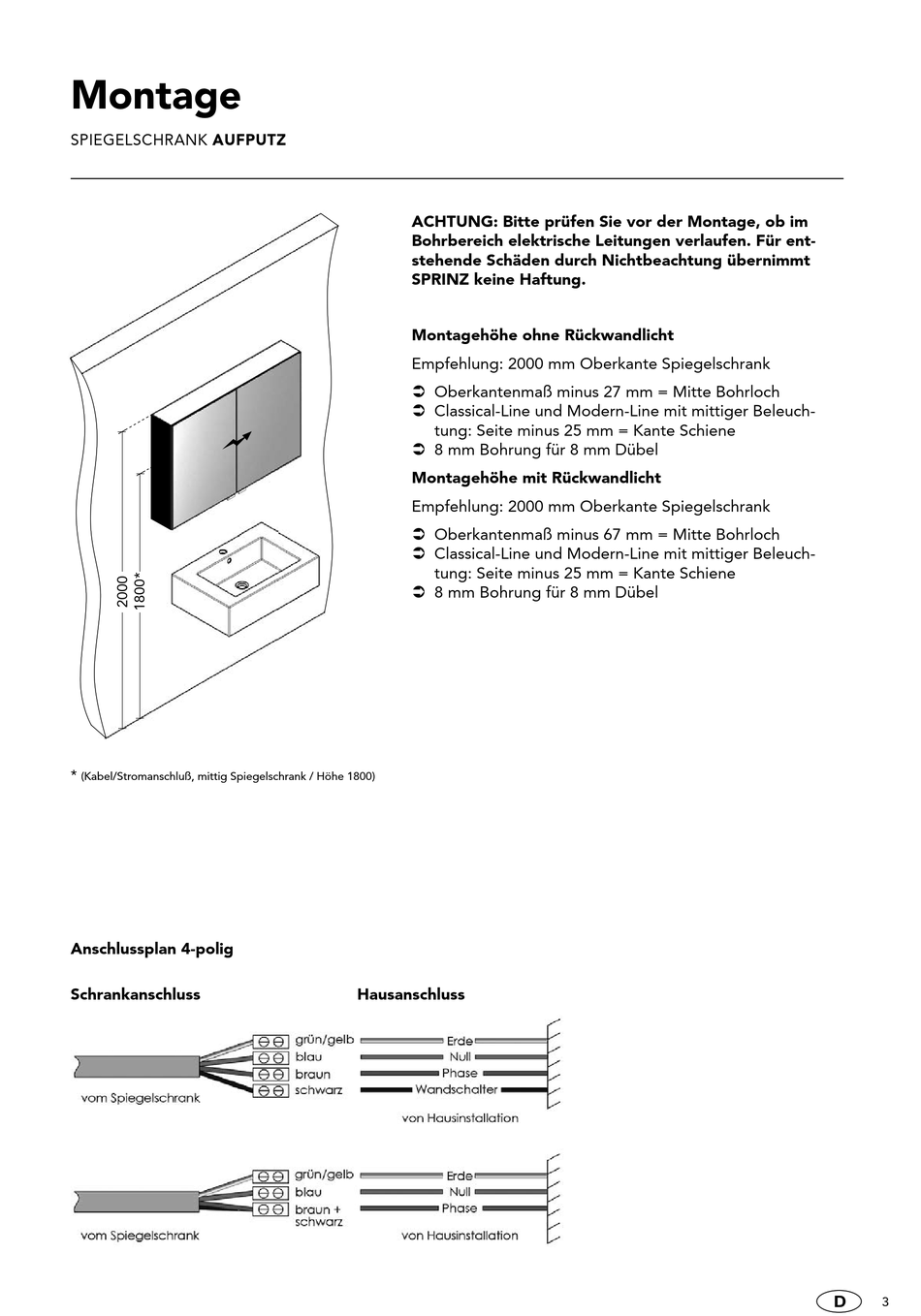

Montage
SPIEGELSCHRANK AUFPUTZ
*
(Kabel/Stromanschluß, mittig Spiegelschrank / Höhe 1800)
Anschlussplan 4-polig
Schrankanschluss
ACHTUNG: Bitte prüfen Sie vor der Montage, ob im
Bohrbereich elektrische Leitungen verlaufen. Für ent-
stehende Schäden durch Nichtbeachtung übernimmt
SPRINZ keine Haftung.
Montagehöhe ohne Rückwandlicht
Empfehlung: 2000 mm Oberkante Spiegelschrank
Oberkantenmaß minus 27 mm = Mitte Bohrloch
Classical-Line und Modern-Line mit mittiger Beleuch-
tung: Seite minus 25 mm = Kante Schiene
8 mm Bohrung für 8 mm Dübel
Montagehöhe mit Rückwandlicht
Empfehlung: 2000 mm Oberkante Spiegelschrank
Oberkantenmaß minus 67 mm = Mitte Bohrloch
Classical-Line und Modern-Line mit mittiger Beleuch-
tung: Seite minus 25 mm = Kante Schiene
8 mm Bohrung für 8 mm Dübel
Hausanschluss
3
