B E D I E N U N G S A N L E I T U N G

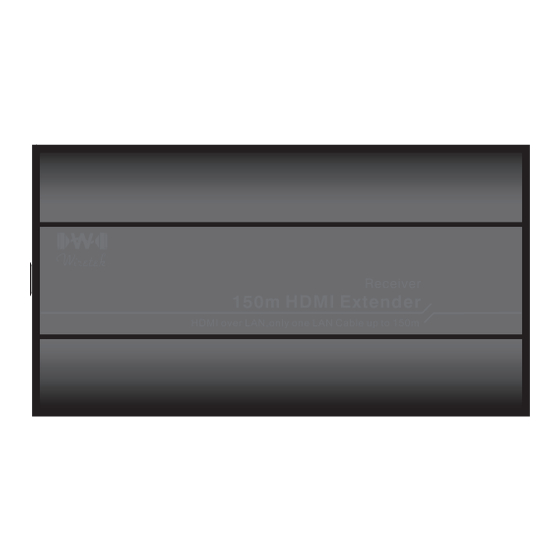

HDMI-Verlängerung über Netzwerk
Best.-Nr. 99 38 36
Bestimmungsgemäße Verwendung
Das Produkt dient dazu, ein HDMI-kompatibles AV-Signal über ein Netzwerkkabel zu übertra-
gen. Dabei ist sowohl eine direkte Übertragung mittels einem herkömmlichen 1:1-verbundenen
Netzwerkkabel möglich als auch die Übertragung in einem bestehenden Gigabit-Netzwerk
über einen oder mehrere Netzwerkswitches.
Zwei mitgelieferte externe Steckernetzteile dienen zur Stromversorgung.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-
haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
HDMI ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• HDMI-Transmitter
• HDMI-Receiver
• 2x Steckernetzteil
• Bedienungsanleitung
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-
sacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden über-
nehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es nicht.
• Das Produkt ist kein Spielzeug. Geräte, die an Netzspannung betrieben werden,
gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern
besondere Vorsicht walten.
Betreiben Sie das Produkt so, dass es von Kindern nicht erreicht werden kann.
• Das Produkt ist nur für den Betrieb in trockenen, geschlossenen Innenräumen
geeignet. Das gesamte Produkt darf nicht feucht oder nass werden, fassen Sie es
niemals mit nassen Händen an!
Bei den Steckernetzteilen besteht Lebensgefahr durch einen elektrischen Schlag!
• Der Aufbau der Steckernetzteile entspricht der Schutzklasse II. Als Spannungs-
quelle für die Steckernetzteile darf nur je eine ordnungsgemäße Netzsteckdose
verwendet werden.
Die Netzsteckdosen, in die die beiden Steckernetzteile eingesteckt werden,
müssen leicht zugänglich sein.
• Verwenden Sie zur Stromversorgung der HDMI-Verlängerung ausschließlich die
beiden mitgelieferten Steckernetzteile.
• Ziehen Sie die Steckernetzteile niemals am Kabel aus der Netzsteckdose. Fassen
Sie das Steckernetzteil seitlich am Gehäuse an und ziehen Sie es dann aus der
Netzsteckdose heraus.
• Wenn ein Steckernetzteil Beschädigungen aufweist, so fassen Sie es nicht an, es
besteht Lebensgefahr durch einen elektrischen Schlag!
Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das
Steckernetzteil angeschlossen ist (zugehörigen Sicherungsautomat abschalten
bzw. Sicherung herausdrehen, anschließend FI-Schutzschalter abschalten, so
dass die Netzsteckdose allpolig von der Netzspannung getrennt ist).
Ziehen Sie erst danach das Steckernetzteil aus der Netzsteckdose. Entsorgen
Sie das beschädigte Steckernetzteil umweltgerecht, verwenden Sie es nicht mehr.
Tauschen Sie es gegen ein baugleiches Steckernetzteil aus.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
Anschluss
www.conrad.com
Version 03/13
a) Direkte Verbindung zwischen „Transmitter" und „Receiver"
• Verbinden Sie den „Transmitter" (1) und den „Receiver" (2) über ein 1:1 verbundenes, voll
beschaltetes RJ45-Netzwerkkabel (10).
Abhängig vom verwendeten Kabeltyp ergibt sich die maximale Übertragungsdistanz:
CAT5e: Bis zu 70 m
CAT6: Bis zu 120 m
CAT7: Bis zu 150 m
• Die restlichen Verbindungen sind im Abschnitt c) erläutert.
b) Anschluss von „Transmitter" und „Receiver" an ein Gigabit-Netzwerk
• Verbinden Sie den „Transmitter" (1) und den „Receiver" (2) über jeweils ein 1:1 verbunde-
nes, voll beschaltetes RJ45-Netzwerkkabel (10) mit Ihrem Gigabit-Switch (12) oder Gigabit-
Router.
• Die restlichen Verbindungen sind im Abschnitt c) erläutert.
c) Für beide Anschlussarten gültige Vorgehensweise beim Anschluss
• Schließen Sie am „Transmitter" (1) das IR-Sendemodul (4) an (mit „IR Blaster" beschriftet).
Platzieren Sie das IR-Sendemodul (4) so, dass es vor bzw. in der Nähe des IR-Empfängers
Ihres Wiedergabegeräts liegt, z.B. einem Bluray-Player, einer Spielekonsole oder auch
einem Multimedia-Computer (8).
• Schließen Sie am „Receiver" (2) den IR-Empfänger (5) an (mit „IR Receiver" beschriftet).
Platzieren Sie den IR-Empfänger (5) so, dass er im Sendebereich der von Ihnen verwende-
ten IR-Fernbedienung (11) liegt.
• Verbinden Sie den „Transmitter" (1) über ein HDMI-kompatibles Kabel (6) mit Ihrem Wieder-
gabegerät (8).
• Verbinden Sie den „Receiver" (2) über ein HDMI-kompatibles Kabel (7) mit Ihrem Monitor/
Fernseher oder Beamer (9).
• Verbinden Sie „Transmitter" (1) und „Receiver" (2) mit je einem Steckernetzteil (3) und
stecken Sie die beiden Steckernetzteile (3) in je eine Netzsteckdose. Die rote Power-LED auf
beiden Geräten leuchtet auf.
• Die LED „Link" auf „Transmitter" (1) und „Receiver" (2) leuchtet, wenn die Datenverbin-
dung zwischen beiden Geräten aktiv ist (dies kann ein paar Sekunden dauern). Auf dem
angeschlossenen Monitor/Fernseher erscheint während dem Suchvorgang eine entspre-
chende Information (z.B. „Searching TX" = Suche nach Transmitter bzw. „Check Connection"
= alle Kabelverbindungen prüfen).
Der „Transmitter" und der „Receiver" kann entweder direkt mittels einem her-
kömmlichen 1:1-verbundenen Netzwerkkabel verbunden werden oder Sie schlie-
ßen beide Geräte an ein bestehendes Gigabit-Netzwerk an (z.B. an einen Gigabit-
Switch oder einen Router mit eingebautem Gigabit-Switch).
