Wahl des besten Aufhängungsortes

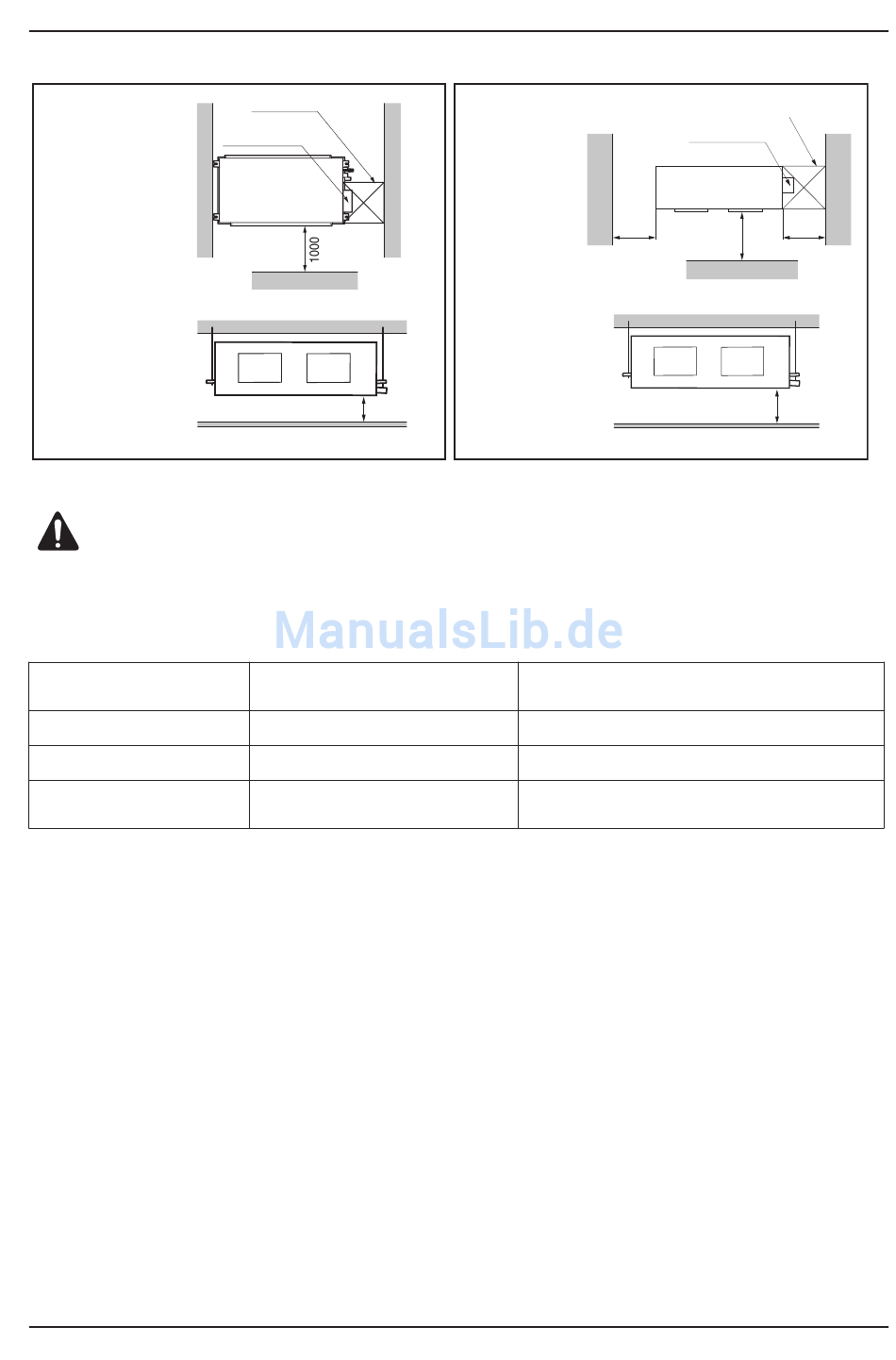

Deckeneinbaukanal - H-INV (Hoher Inverter)
Ansicht von oben
(Einheit: mm)
Vue du front
CAUTION : In case that the unit is installed near the sea, the installation parts
may be corroded by salt, The installation parts (and the unit) should be taken
appropriate anti-corrosion measures.
[Schauloch Standard]
Anzahl der
Schaulöcher
1
2
Die Größe der Öffnung sollte minde-
stens der Größe des IG entsprechen.
12
Schauloch
(600 x 600)
Reglerkasten
Vorderseite
H
Abstand zwischen Zwischendecke
und tatsächlicher Decke
Mehr als 100 cm
20 cm bis 100 cm
Weniger als 20 cm
Deckeneinbaukanal - hoch statisch
Ansicht von oben
(Einheit: mm)
600
Vue du front
Ausreichender Abstand zur Decke für Wartungsarbeiten.
Unzureichender Abstand. Wartungsarbeiten schwierig
Mindesthöhe für Austausch des Motors.
Schauloch (600 x 600)
Reglerkasten
600
Vorderseite
H
