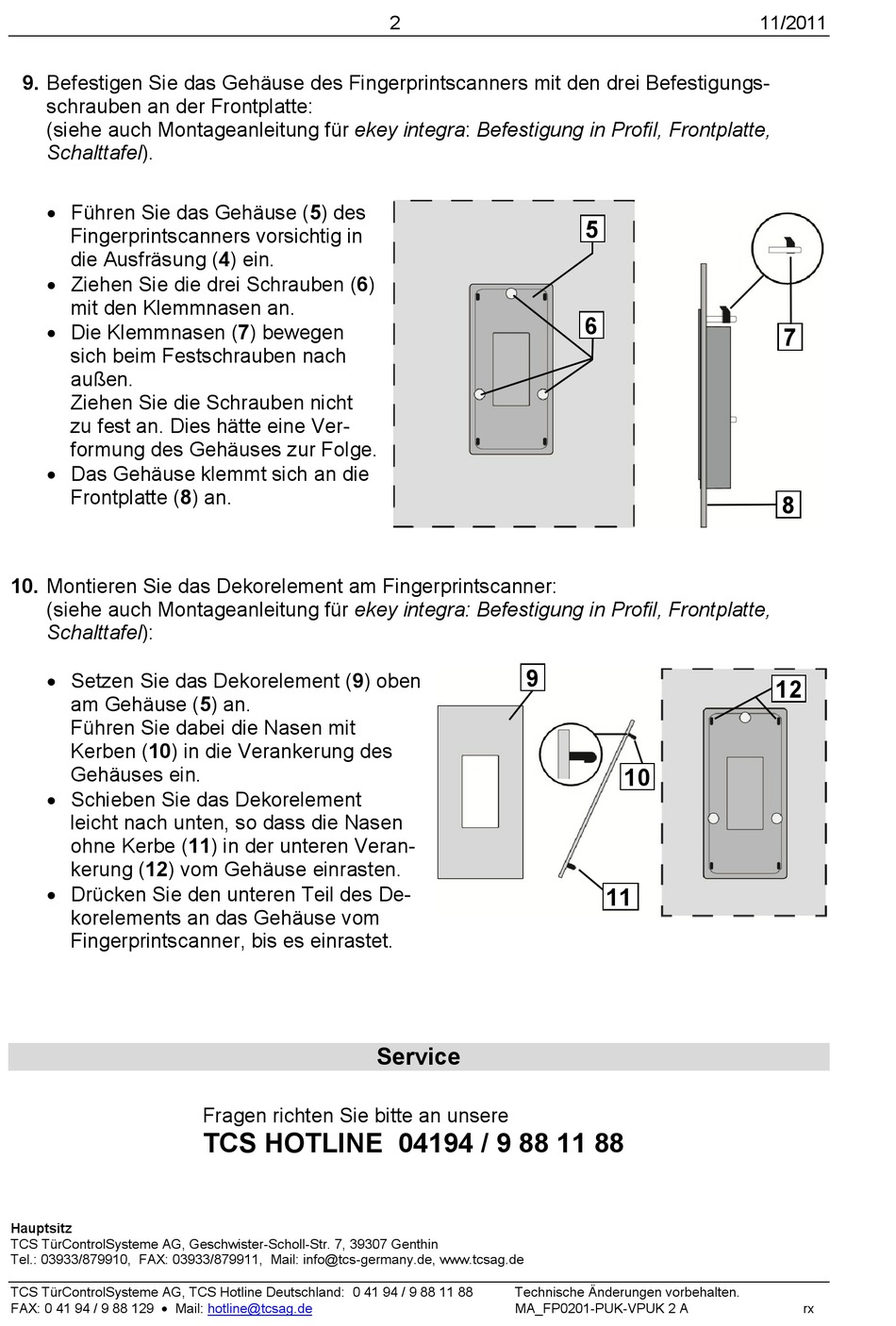

TCS PUK Montageanleitung Seite 2

9. Befestigen Sie das Gehäuse des Fingerprintscanners mit den drei Befestigungs-
schrauben an der Frontplatte:
(siehe auch Montageanleitung für ekey integra: Befestigung in Profil, Frontplatte,
Schalttafel).
 Führen Sie das Gehäuse (5) des
Fingerprintscanners vorsichtig in
die Ausfräsung (4) ein.
 Ziehen Sie die drei Schrauben (6)
mit den Klemmnasen an.
 Die Klemmnasen (7) bewegen
sich beim Festschrauben nach
außen.
Ziehen Sie die Schrauben nicht
zu fest an. Dies hätte eine Ver-
formung des Gehäuses zur Folge.
 Das Gehäuse klemmt sich an die
Frontplatte (8) an.
10. Montieren Sie das Dekorelement am Fingerprintscanner:
(siehe auch Montageanleitung für ekey integra: Befestigung in Profil, Frontplatte,
Schalttafel):
 Setzen Sie das Dekorelement (9) oben
am Gehäuse (5) an.
Führen Sie dabei die Nasen mit
Kerben (10) in die Verankerung des
Gehäuses ein.
 Schieben Sie das Dekorelement
leicht nach unten, so dass die Nasen
ohne Kerbe (11) in der unteren Veran-
kerung (12) vom Gehäuse einrasten.
 Drücken Sie den unteren Teil des De-
korelements an das Gehäuse vom
Fingerprintscanner, bis es einrastet.
Hauptsitz
TCS TürControlSysteme AG, Geschwister-Scholl-Str. 7, 39307 Genthin
Tel.: 03933/879910, FAX: 03933/879911, Mail: info@tcs-germany.de, www.tcsag.de
TCS TürControlSysteme AG, TCS Hotline Deutschland: 0 41 94 / 9 88 11 88
FAX: 0 41 94 / 9 88 129  Mail:
Fragen richten Sie bitte an unsere
TCS HOTLINE 04194 / 9 88 11 88
hotline@tcsag.de
