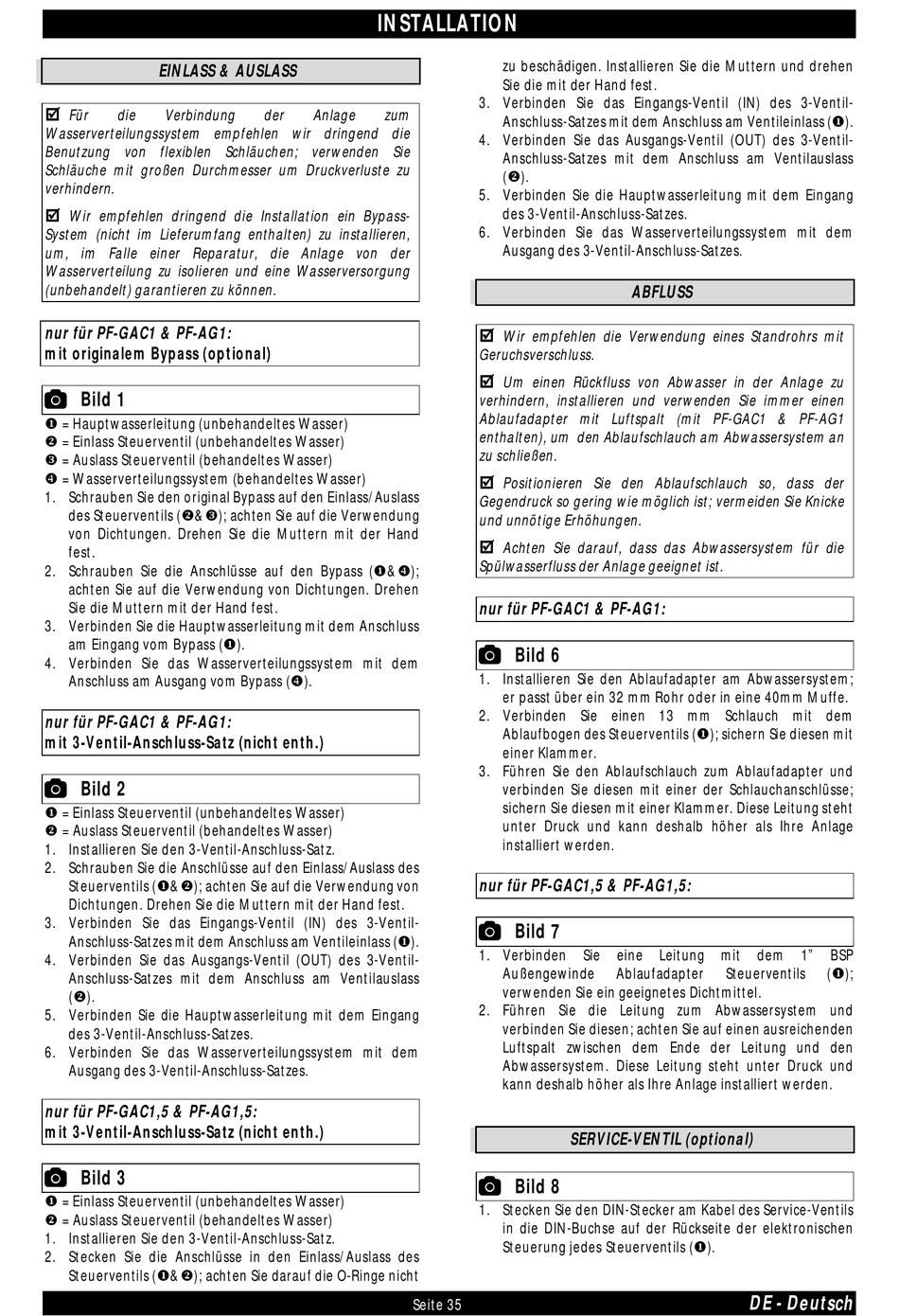

Installation - Proflow Pf-Ag1 Installation- & Gebrauchsanleitung

EINLASS & AUSLASS

Für die Verbindung
Wasserverteilungssystem empfehlen wir dringend die
Benutzung von flexiblen Schläuchen; verwenden Sie
Schläuche mit großen Durchmesser um Druckverluste zu
verhindern.

Wir empfehlen dringend die Installation ein Bypass-
System (nicht im Lieferumfang enthalten) zu installieren,
um, im Falle einer Reparatur, die Anlage von der
Wasserverteilung zu isolieren und eine Wasserversorgung
(unbehandelt) garantieren zu können.
nur für PF-GAC1 & PF-AG1:
mit originalem Bypass (optional)
 Bild 1
 = Hauptwasserleitung (unbehandeltes Wasser)
 = Einlass Steuerventil (unbehandeltes Wasser)
 = Auslass Steuerventil (behandeltes Wasser)
 = Wasserverteilungssystem (behandeltes Wasser)
1. Schrauben Sie den original Bypass auf den Einlass/Auslass
des Steuerventils (&); achten Sie auf die Verwendung
von Dichtungen. Drehen Sie die Muttern mit der Hand
fest.
2. Schrauben Sie die Anschlüsse auf den Bypass (&);
achten Sie auf die Verwendung von Dichtungen. Drehen
Sie die Muttern mit der Hand fest.
3. Verbinden Sie die Hauptwasserleitung mit dem Anschluss
am Eingang vom Bypass ().
4. Verbinden Sie das Wasserverteilungssystem mit dem
Anschluss am Ausgang vom Bypass ().
nur für PF-GAC1 & PF-AG1:
mit 3-Ventil-Anschluss-Satz (nicht enth.)
 Bild 2
 = Einlass Steuerventil (unbehandeltes Wasser)
 = Auslass Steuerventil (behandeltes Wasser)
1. Installieren Sie den 3-Ventil-Anschluss-Satz.
2. Schrauben Sie die Anschlüsse auf den Einlass/Auslass des
Steuerventils (&); achten Sie auf die Verwendung von
Dichtungen. Drehen Sie die Muttern mit der Hand fest.
3. Verbinden Sie das Eingangs-Ventil (IN) des 3-Ventil-
Anschluss-Satzes mit dem Anschluss am Ventileinlass ().
4. Verbinden Sie das Ausgangs-Ventil (OUT) des 3-Ventil-
Anschluss-Satzes mit dem Anschluss am Ventilauslass
().
5. Verbinden Sie die Hauptwasserleitung mit dem Eingang
des 3-Ventil-Anschluss-Satzes.
6. Verbinden Sie das Wasserverteilungssystem mit dem
Ausgang des 3-Ventil-Anschluss-Satzes.
nur für PF-GAC1,5 & PF-AG1,5:
mit 3-Ventil-Anschluss-Satz (nicht enth.)
 Bild 3
 = Einlass Steuerventil (unbehandeltes Wasser)
 = Auslass Steuerventil (behandeltes Wasser)
1. Installieren Sie den 3-Ventil-Anschluss-Satz.
2. Stecken Sie die Anschlüsse in den Einlass/Auslass des
Steuerventils (&); achten Sie darauf die O-Ringe nicht

INSTALLATION

der Anlage zum
Seite 35
zu beschädigen. Installieren Sie die Muttern und drehen
Sie die mit der Hand fest.
3. Verbinden Sie das Eingangs-Ventil (IN) des 3-Ventil-
Anschluss-Satzes mit dem Anschluss am Ventileinlass ().
4. Verbinden Sie das Ausgangs-Ventil (OUT) des 3-Ventil-
Anschluss-Satzes mit dem Anschluss am Ventilauslass
().
5. Verbinden Sie die Hauptwasserleitung mit dem Eingang
des 3-Ventil-Anschluss-Satzes.
6. Verbinden Sie das Wasserverteilungssystem mit dem
Ausgang des 3-Ventil-Anschluss-Satzes.
ABFLUSS

Wir empfehlen die Verwendung eines Standrohrs mit
Geruchsverschluss.

Um einen Rückfluss von Abwasser in der Anlage zu
verhindern, installieren und verwenden Sie immer einen
Ablaufadapter mit Luftspalt (mit PF-GAC1 & PF-AG1
enthalten), um den Ablaufschlauch am Abwassersystem an
zu schließen.

Positionieren Sie den Ablaufschlauch so, dass der
Gegendruck so gering wie möglich ist; vermeiden Sie Knicke
und unnötige Erhöhungen.

Achten Sie darauf, dass das Abwassersystem für die
Spülwasserfluss der Anlage geeignet ist.
nur für PF-GAC1 & PF-AG1:
 Bild 6
1. Installieren Sie den Ablaufadapter am Abwassersystem;
er passt über ein 32 mm Rohr oder in eine 40mm Muffe.
2. Verbinden Sie einen 13 mm Schlauch mit dem
Ablaufbogen des Steuerventils (); sichern Sie diesen mit
einer Klammer.
3. Führen Sie den Ablaufschlauch zum Ablaufadapter und
verbinden Sie diesen mit einer der Schlauchanschlüsse;
sichern Sie diesen mit einer Klammer. Diese Leitung steht
unter Druck und kann deshalb höher als Ihre Anlage
installiert werden.
nur für PF-GAC1,5 & PF-AG1,5:
 Bild 7
1. Verbinden Sie eine Leitung
Außengewinde Ablaufadapter
verwenden Sie ein geeignetes Dichtmittel.
2. Führen Sie die Leitung zum Abwassersystem und
verbinden Sie diesen; achten Sie auf einen ausreichenden
Luftspalt zwischen dem Ende der Leitung und den
Abwassersystem. Diese Leitung steht unter Druck und
kann deshalb höher als Ihre Anlage installiert werden.


SERVICE-VENTIL (optional)
 Bild 8
1. Stecken Sie den DIN-Stecker am Kabel des Service-Ventils
in die DIN-Buchse auf der Rückseite der elektronischen
Steuerung jedes Steuerventils ().
mit dem 1" BSP
Steuerventils ();
